Abstützung - HYGIENIC DESIGN | SM 1403

SCHOLZ MECHANIK GmbH

ab 120,05 €*

120,05 €*

Preise inkl. MwSt. zzgl. Versandkosten

Dieses Produkt ist in 2 Ausführungen erhältlich.

Durchmesser 1

30

40

Um ein Angebot für diesen Artikel erstellen zu können, legen Sie diesen bitte in den Warenkorb. Von dort aus können Sie das Angebot mit allen erforderlichen Angaben erstellen.

Produktnummer: 252632

Beschreibung Datenblatt

Variantentabelle
Durchmesser 1	Artikel	Preis	Bestellen

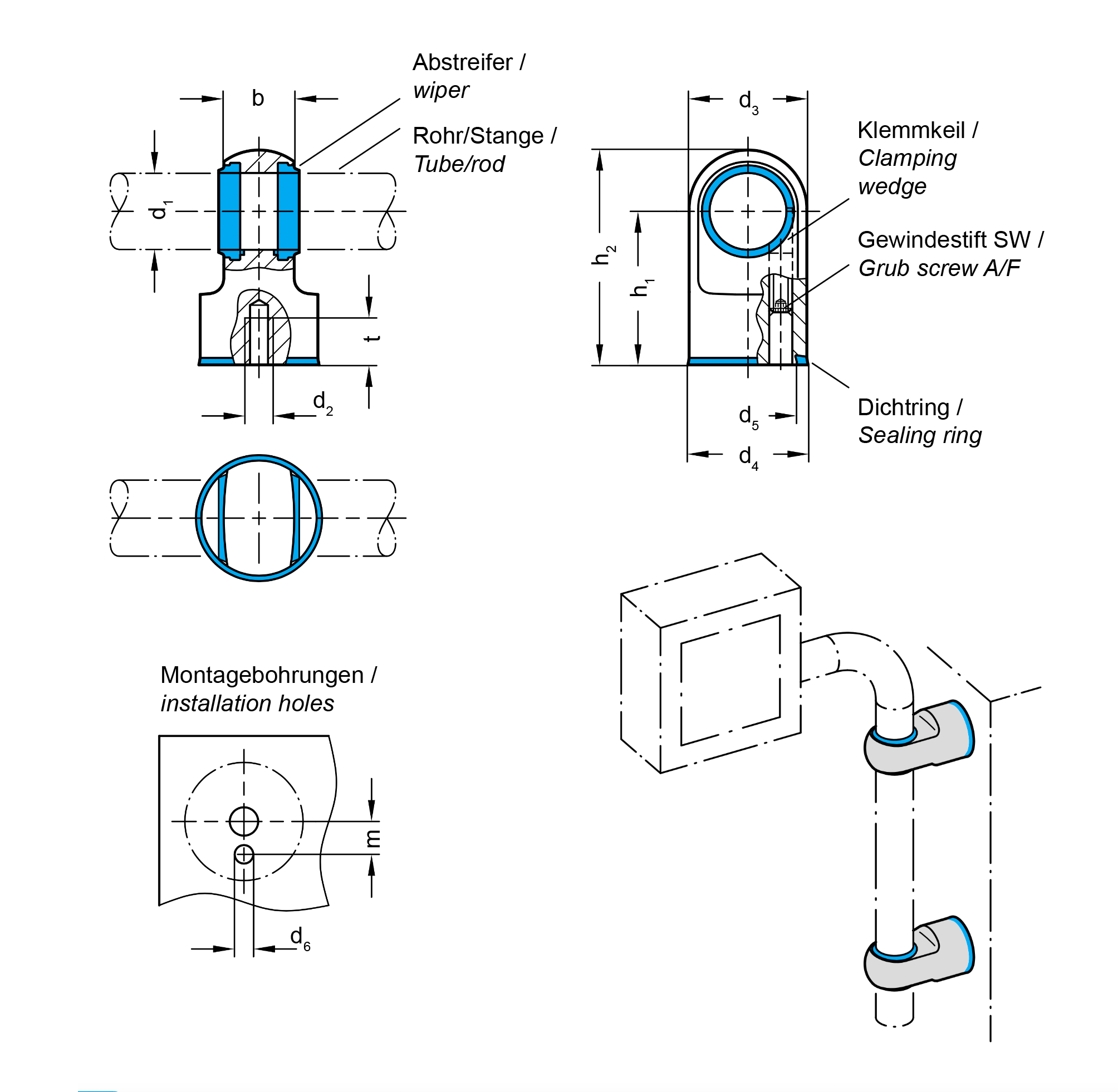

Produktinformationen "Abstützung - HYGIENIC DESIGN | SM 1403"

aus Edelstahl
für Rohrgriffe SM 1402

Material:
Abstützung (Grifffuß): Edelstahl 1.4301
mattiert (Ra < 0,8 μm)
Dichtring + Abstreifer: TPU, blau
temperaturbeständig -20 °C bis +110 °C
Härte 95 ±5 Shore A,
FDA-konformer Werkstoff
Klemmkeil: Messing
Gewindestift: Edelstahl

Hygienic Design - Abstützungen SM 1403 sind mit den DGUV-Prüfgrundsätzen konform und werden in Hygienebereichen eingesetzt.
Die Anschraubfläche mit Dichtung ermöglicht eine totraumfreie Befestigung.
Die hohe Oberflächengüte verhindert das Anhaften von Schmutz und erleichtern die Reinigung.

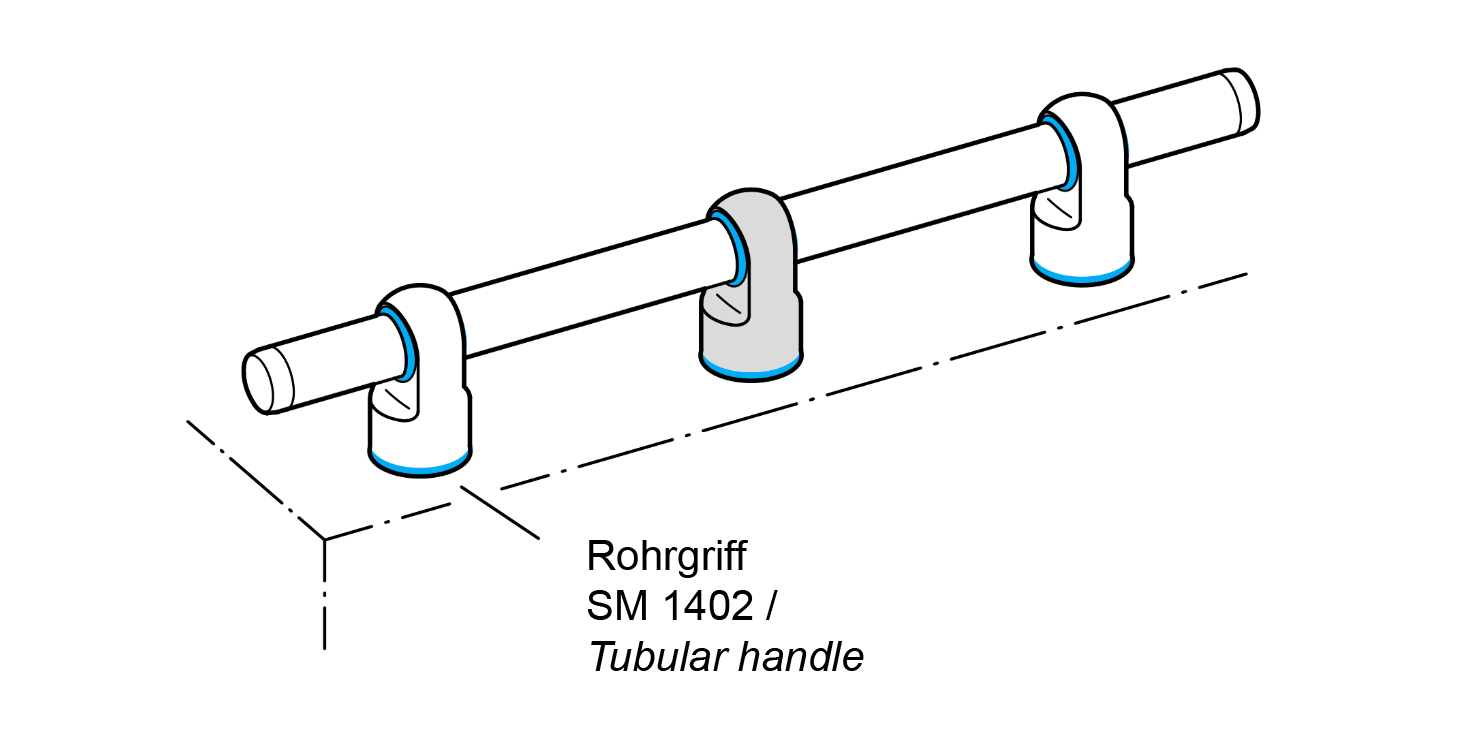

Die Abstützungen sind auf die Verwendung mit Rohrgriffen SM 1402 abgestimmt,
um große Befestigungsabstände bzw. Belastungen der Grifffüße zu reduzieren.

RoHS-konform: ja

Bedientyp:	Griffstangen / Rohrgriffe
Besonderheit:	mit Dichtring
Compliance:	RoHS-konform
Einsatz in sensiblen Bereichen:	Hygienic Design
Material:	Edelstahl
Oberfläche:	geschliffen, mattiert/matte

Zubehör

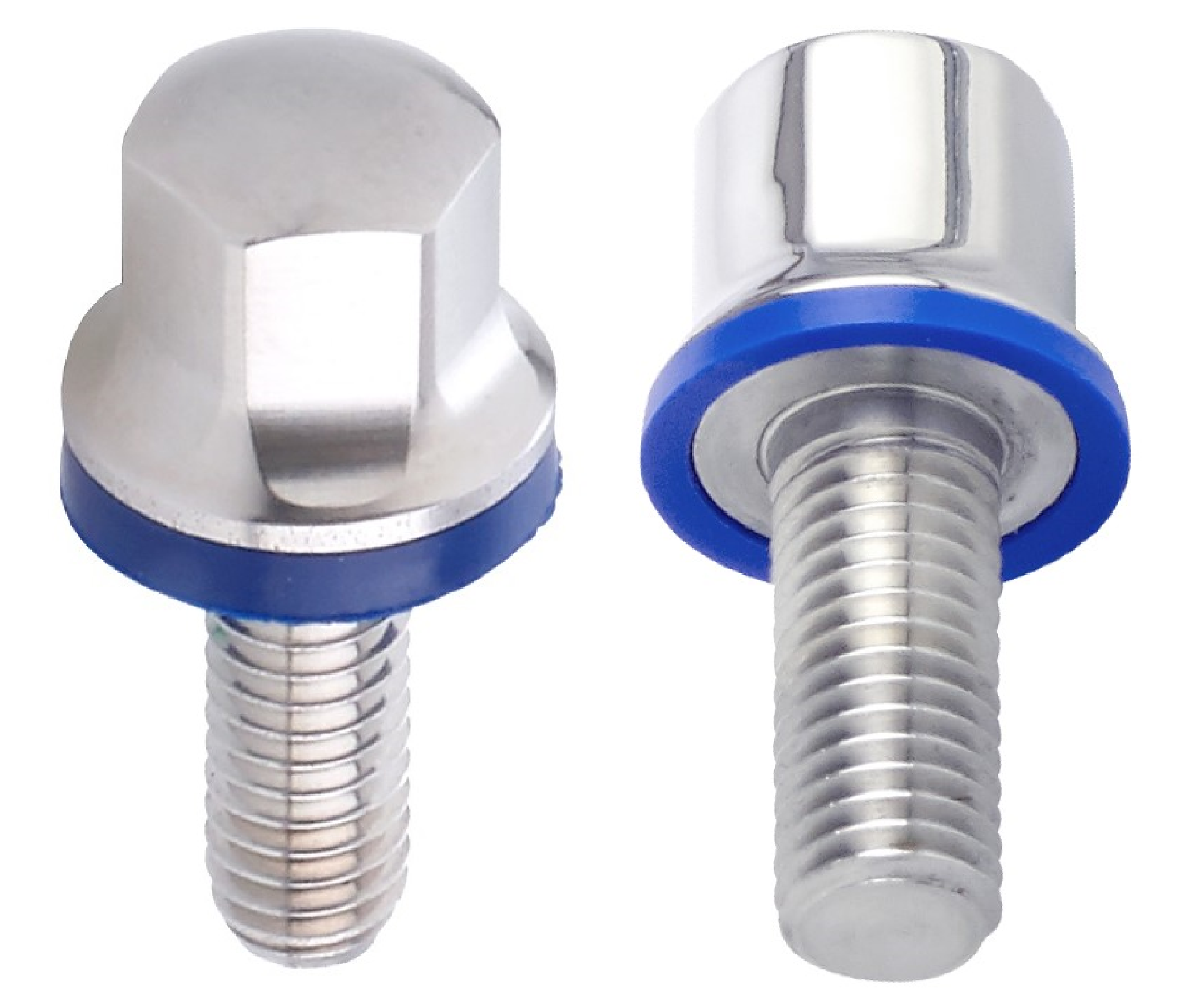

Schraube - HYGIENIC DESIGN | SM 1265-10
