Bügelgriff | SM 1269-21

SCHOLZ MECHANIK GmbH

Variantentabelle
Breite 1	Farbe	Länge	Form	Artikel	Preis	Bestellen

Produktinformationen "Bügelgriff | SM 1269-21"

schräg
aus Aluminium
Montage von der Rück- oder Bedienseite

Material:
Bügel: Aluminium
BL = blank, gleitgeschliffen
EL = eloxiert, naturfarben
kunststoffbeschichtet:
SW = schwarz, RAL 9005, strukturmatt
SR = silber, RAL 9006, strukturmatt

Befestigungsset (Form B)
Stahl, verzinkt, blau passiviert
Linsenschrauben ISO 7380-M6-25
Sechskantmuttern ISO 4032-M6
Unterlegscheiben DIN 125

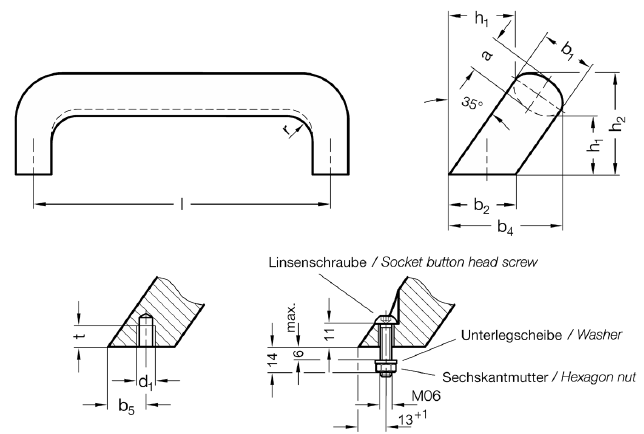

Form A: Montage von der Rückseite (Gewinde-Sackloch)
Form B: Montage von der Bedienseite (nur b1=26)
einschließlich Befestigungsset

Hergestellt aus gebogenem Aluminiumprofil, zeichnen sich die Bügelgriffe durch Stabilität und ergonomische Formgebung aus.
Durch ihre abgeschrägte Auflagefläche ist der Zugriff auch bei beengten Platzverhältnissen möglich.

RoHS-konform: ja

Bedientyp:	Bügelgriffe, Griffe
Besonderheit:	Montage - Bedienseite, Montage - Rückseite
Compliance:	RoHS-konform
Farbe:	schwarz, silber
Material:	Aluminium
Oberfläche:	blank, gleitgeschliffen, eloxiert, kunststoffbeschichtet
