Gelenkstück | SM 1242

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Durchmesser 2	Länge 1	Material	Artikel	Preis	Bestellen

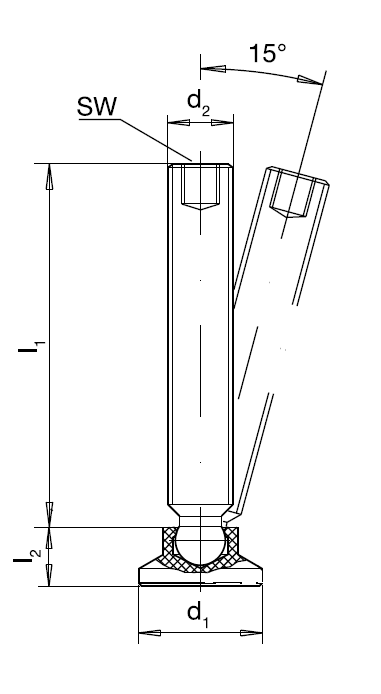

Produktinformationen "Gelenkstück | SM 1242"

mit Druckstück und Verstellspindel

Material:
ST:
Druckstück: Kunststoff (Polyacetal POM)
temperaturbest. bis 80 °C
schwarz, matt
Schraube: Stahl Festigkeitsklasse 5.8, brüniert
NI:
Druckstück: Kunststoff (Polyacetal POM)
temperaturbest. bis 80 °C
schwarz, matt
Schraube: Edelstahl 1.4305
NV:
Druckstück: Edelstahl 1.4305
O-Ring: Fluor-Kautschuk (FKM)
temperaturbeständig bis 200 °C
Schraube: Edelstahl 1.4305

Der Kugeldurchmesser ist kleiner als der Kerndurchmesser der Gewinde,
so auch kugelseitiges Einschrauben möglich.
Edelstahl-Druckstück mit O-Ring.
Die Angaben über die statische Belastbarkeit der Kunststoff-Druckstücke sind Richtwerte
und wurden durch eine Versuchsreihe ermittelt. Dabei wurde das Druckstück über den Gewindestift senkrecht belastet.
Bei der angegebenen Belastung von 3,5 kN wurden weder eine bleibende Deformation noch Brüche festgestellt.

RoHS-konform: ja

Gelenkstücke SM 1242 werden zum Aufstellen und Nivellieren von Geräten und Vorrichtungen oder zum Andrücken und Spannen verwendet.
Das Druckstück aus Kunststoff verhindert Beschädigungen an empfindlichen Oberflächen, die Edelstahlausführung kann durch die verwendeten Werkstoffe auch in aggressiveren Umgebungen eingesetzt werden.

Besonderheit:	mit Innensechskant
Compliance:	RoHS-konform
Elementtyp:	Bolzen, Gelenkstücke, Gewindestifte
Material:	Buchse/Schraube: Edelstahl, Buchse/Schraube: Stahl, Druckstück: Edelstahl, Druckstück: Kunststoff
