Gewindetragbolzen | SM 1273-833
ab 358,52 €*
376,72 €*
Dieses Produkt ist in 12 Ausführungen erhältlich.
Produktinformationen "Gewindetragbolzen | SM 1273-833"
selbstsichernd
aus Stahl oder Edelstahl
mit allseitig drehbarem Schäkel
Material:
Druckknopf: Aluminium, orange eloxiert
Feder: rostfreier Stahl
Druckknopf: Aluminium, orange eloxiert
Feder: rostfreier Stahl
ST:
Bolzen / Schäkel: Vergütungsstahl, vergütet, manganphosphatiert
Gewindeelement: rostfreier Stahl 1.4542, ausscheidungsgehärtet
Temperatureinsatz bis max. +250 °C,
bei M24 ab 150°C lineare Abnahme der Belastbarkeit um 23%.
Der Gewindetragbolzen ist korrosionsgeschützt.
NI:
Bolzen: rostfreier Stahl 1.4542, ausscheidungsgehärtet
Schäkel: rostfreier Stahl 1.4571
Gewindeelement: rostfreier Stahl 1.4542, ausscheidungsgehärtet
Temperatureinsatz bis max. +250 °C,
bei M24 ab 150°C lineare Abnahme der Belastbarkeit um 23%.
Hochfester, ausscheidungsgehärteter Bolzen, daher extrem belastbar,
gute Korrosions- und Witterungsbeständigkeit, somit auch für den Außeneinsatz geeignet.
Drücken = Entriegeln
Gewindeelement: rostfreier Stahl 1.4542, ausscheidungsgehärtet
Temperatureinsatz bis max. +250 °C,
bei M24 ab 150°C lineare Abnahme der Belastbarkeit um 23%.
Der Gewindetragbolzen ist korrosionsgeschützt.
NI:
Bolzen: rostfreier Stahl 1.4542, ausscheidungsgehärtet
Schäkel: rostfreier Stahl 1.4571
Gewindeelement: rostfreier Stahl 1.4542, ausscheidungsgehärtet
Temperatureinsatz bis max. +250 °C,
bei M24 ab 150°C lineare Abnahme der Belastbarkeit um 23%.
Hochfester, ausscheidungsgehärteter Bolzen, daher extrem belastbar,
gute Korrosions- und Witterungsbeständigkeit, somit auch für den Außeneinsatz geeignet.
Drücken = Entriegeln
Die Gewindetragbolzen SM 1273-833 sind schnell und einfach einsetzbare, robuste Tragelemente.
Zum Heben von Lasten wird der Gewindetragbolzen in eine Gewindebohrung gesteckt.

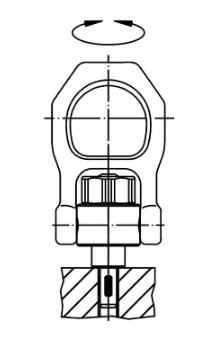

Der Schäkel ist schwenkbar, allseitig drehbar und richtet sich beim Anheben immer in Zugrichtung aus,
ohne dass sich der Bolzen dreht.
Dadurch wird der Gewindetragbolzen nicht aus dem Gewinde gedreht und das Bauteil kann sicher angehoben werden.
Ein Sicherungssteg schützt den Betätigungsknopf vor unbeabsichtigtem Auslösen.
Keine speziellen Tragehilfen am Werkstück erforderlich.
Montage:
Zum Heben von Lasten wird der Gewindetragbolzen in eine Gewindebohrung gesteckt.
Der Schäkel ist schwenkbar, allseitig drehbar und richtet sich beim Anheben immer in Zugrichtung aus,
ohne dass sich der Bolzen dreht.
Dadurch wird der Gewindetragbolzen nicht aus dem Gewinde gedreht und das Bauteil kann sicher angehoben werden.
Ein Sicherungssteg schützt den Betätigungsknopf vor unbeabsichtigtem Auslösen.
Keine speziellen Tragehilfen am Werkstück erforderlich.
Montage:
Gewindetragbolzen müssen in lehrenhaltigen Gewinde eingesetzt werden.
Knopf eindrücken und gedrückt halten | Gewindetragbolzen einstecken | Knopf loslassen
(Der Knopf muss sich wieder in Ausgangsstellung befinden.) | Gewindetragbolzen von Hand andrehen, bis er vollflächig auf der Auflagefläche aufliegt. | Es muss sichergestellt sein,
dass die Gewindesegmente im Aufnahmegewinde eingerastet sind, die Verriegelung der Gewindeelemente muss durch die Federkraft selbstständig erfolgen.
Der Knopf (A) ist arretiert, wenn er durch die Federkraft wieder in die Ausgangsstellung zurück gefedert ist.
Knopf unter Last nicht betätigen!
Knopf eindrücken und gedrückt halten | Gewindetragbolzen einstecken | Knopf loslassen
(Der Knopf muss sich wieder in Ausgangsstellung befinden.) | Gewindetragbolzen von Hand andrehen, bis er vollflächig auf der Auflagefläche aufliegt. | Es muss sichergestellt sein,
dass die Gewindesegmente im Aufnahmegewinde eingerastet sind, die Verriegelung der Gewindeelemente muss durch die Federkraft selbstständig erfolgen.
Der Knopf (A) ist arretiert, wenn er durch die Federkraft wieder in die Ausgangsstellung zurück gefedert ist.
Knopf unter Last nicht betätigen!
Demontage:
Gewindetragbolzen ca. eine viertel Umdrehung entgegen dem Uhrzeigersinn aufdrehen | Knopf eindrücken und gedrückt halten | Gewindetragbolzen herausziehen | Knopf loslassen.
Hinweise:
- Gewindetragbolzen sind gebaut für das Heben und Halten von Einzellasten (keine Personen!!).
- Gewindetragbolzen sind nicht für das ständige Rotieren der Last geeignet.
- Verschmutzungen (z. B. Schleifschlamm, Öl- und Emulsionsablagerungen, Stäube...) können die Funktion von Gewindetragbolzen beeinträchtigen.
- Vor jedem Gebrauch sind Gewindetragbolzen auf sichtbare Mängel (z. B. Verformungen, Brüche, Risse, Beschädigungen, fehlende Kugeln, Korrosion,
Funktion der Entriegelung) zu untersuchen.
- Gewindetragbolzen müssen vollständig in ein lehrenhaltiges Gewinde eingedreht werden und vollflächig auf der Auflagefläche aufliegen.
- Beim Einsetzen von einem Gewindetragbolzen muss das Rotieren der Last verhindert werden.
- Stoß- und Schlagbelastungen auch der nicht im Einsatz befindlichen Gewindetragbolzen sind zu vermeiden.
- Die volle Beweglichkeit des Schäkels muss gewährleistet sein.
- Beschädigte Kugeltragbolzen dürfen nicht weiter benutzt werden.

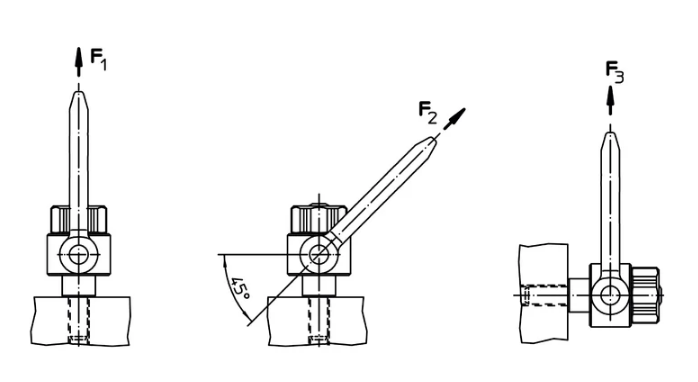

- Die Belastungswerte F1 / F2 / F3 (Tabelle Datenblatt) gelten für das Heben in einer Aufnahme aus Stahl.
Compliance:
RoHS-konform: ja - Enthält Blei – Konform gemäß den Ausnahmen 6a / 6b / 6c.
Enthält SVHC-Stoffe >0,1% w/w – SVHC Liste [REACH] Stand 25.06.2025.
Enthält Proposition 65 Stoffe.
Frei von Konfliktmineralien.
Gewindetragbolzen ca. eine viertel Umdrehung entgegen dem Uhrzeigersinn aufdrehen | Knopf eindrücken und gedrückt halten | Gewindetragbolzen herausziehen | Knopf loslassen.
Hinweise:
- Gewindetragbolzen sind gebaut für das Heben und Halten von Einzellasten (keine Personen!!).
- Gewindetragbolzen sind nicht für das ständige Rotieren der Last geeignet.
- Verschmutzungen (z. B. Schleifschlamm, Öl- und Emulsionsablagerungen, Stäube...) können die Funktion von Gewindetragbolzen beeinträchtigen.
- Vor jedem Gebrauch sind Gewindetragbolzen auf sichtbare Mängel (z. B. Verformungen, Brüche, Risse, Beschädigungen, fehlende Kugeln, Korrosion,
Funktion der Entriegelung) zu untersuchen.
- Gewindetragbolzen müssen vollständig in ein lehrenhaltiges Gewinde eingedreht werden und vollflächig auf der Auflagefläche aufliegen.
- Beim Einsetzen von einem Gewindetragbolzen muss das Rotieren der Last verhindert werden.
- Stoß- und Schlagbelastungen auch der nicht im Einsatz befindlichen Gewindetragbolzen sind zu vermeiden.
- Die volle Beweglichkeit des Schäkels muss gewährleistet sein.
- Beschädigte Kugeltragbolzen dürfen nicht weiter benutzt werden.
- Die Belastungswerte F1 / F2 / F3 (Tabelle Datenblatt) gelten für das Heben in einer Aufnahme aus Stahl.
Compliance:
RoHS-konform: ja - Enthält Blei – Konform gemäß den Ausnahmen 6a / 6b / 6c.
Enthält SVHC-Stoffe >0,1% w/w – SVHC Liste [REACH] Stand 25.06.2025.
Enthält Proposition 65 Stoffe.
Frei von Konfliktmineralien.
