Kugelspannbolzen | SM 1273-84
ab 35,65 €*
35,65 €*
Versandfertig in 5 Tagen
Lieferzeit: 1-3 Arbeitstage
Dieses Produkt ist in 8 Ausführungen erhältlich.

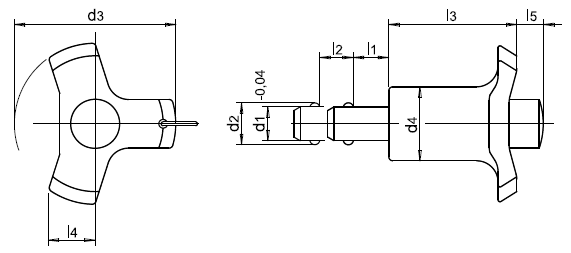

Produktinformationen "Kugelspannbolzen | SM 1273-84"
selbstsichernd
mit Klemmlängenausgleich
Material:
Bolzen: Edelstahl rostfrei 1.4305
Feder und Kugeln: rostfreier Stahl
Griff: Kunststoff (PA 6), schwarzgrau
Druckknopf: Kunststoff, rot
Temperatureinsatzbereich -30 °C bis +80 °C

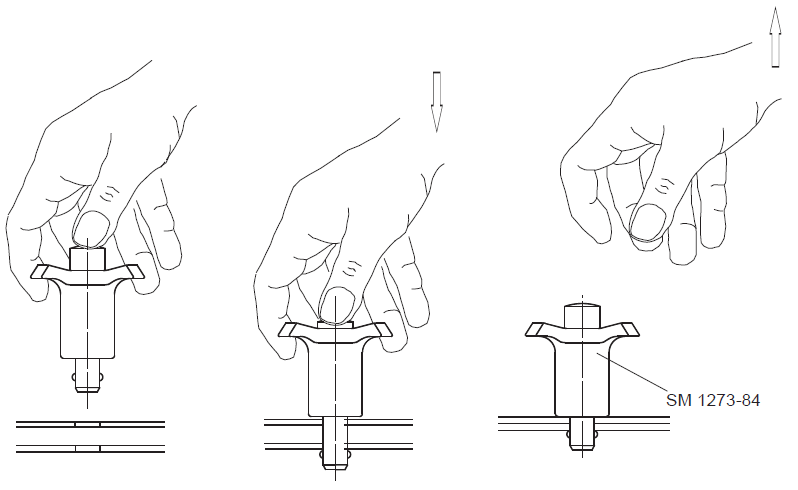

Drücken = Entriegeln
Zum raschen Fixieren und gleichzeitigen spielfreien Verbinden von dünnwandigen Platten.
Spannweg l2 zum Spannen von Blechen zur Schweißbearbeitung,
für Schutzabdeckungen,
zum Verschließen von Türen usw.
korrosionsbeständig,
mit ergonomischer Griff,
mit Befestigungsmöglichkeit für Halteseile SM 1273-86 bzw. Kugelketten SM 1273-87.
RoHS-konform: ja
| Bedientyp: | Bolzen, Kugeltragbolzen / Kugelspannbolzen |
|---|---|
| Besonderheit: | Drücken des Knopfes = Entriegeln, mit Ausrastknopf, selbstsichernd |
| Compliance: | RoHS-konform |
| Farbe: | Ausrastknopf: orange, Knopf / Griff: grau |
| Material: | Bolzen: Edelstahl, Edelstahl, Knopf / Griff: Kunststoff, Thermoplast |
Ähnliche Artikel
Kugelsperrbolzen | SM 1273-70
Ab
35,85 €*
inkl. MwSt.
selbstsicherndmit verstellbarer Klemmlänge / verstellbarem Griff
Material:Feder: Rostfreier StahlStellmutter: Thermoplast, silberKontermutter: Thermoplast, schwarzBolzenteil:Typ A: Rostfreier Stahl 1.4305Typ B: Rostfreier Stahl 1.4542, ausscheidungsgehärtet(Markierung** unterhalb der Kugeln)Alle Ausführungen sind korrosionsbeständig.Typ B aus rostfreiem Stahl 1.4542 mit hochfestem, gehärtetem Bolzen, ist extrem belastbar und bietet hohen Verschleißschutz.Temperatureinsatzbereich von - 30 °C bis + 80 °C.
Drücken = EntriegelnZum Fixieren und Spannen zweier Teile bzw. für spielfreies Anlegen an das Gegenstück. Der Spannbereich ist über Muttern / Kontermuttern von Hand stufenlos einstellbar.Befestigungsmöglichkeit für Halteseil SM 1273-86.
KennzeichnungAusführung Edelstahl rostfrei 1.4542 mit Markierung unterhalb der Kugeln.
RoHS-konform: ja
Die Werte für die Scherfestigkeit (zweischnittig) ähnlich DIN 50141 in der Tabelle (siehe Datenblatt) sind unverbindliche Richtwerte.Die Eignung des Produktes muss vom Anwender für jeden Einsatzfall ermittelt werden.Haftung wird ausgeschlossen.
Kugelsperrbolzen | SM 1273-71
Ab
20,94 €*
inkl. MwSt.
selbstsichernd mit Pilzgriff
Material:Feder: Rostfreier StahlGriff: Aluminium, schwarz, ähnlich RAL 9005Druckknopf: Rostfreier Stahl, schwarzBolzenteil:Typ A: Rostfreier Stahl 1.4305Typ B: Rostfreier Stahl 1.4542, ausscheidungsgehärtet (Markierung** unterhalb der Kugeln)Alle Ausführungen sind korrosionsbeständig.Typ B aus rostfreiem Stahl 1.4542 mit hochfestem, gehärtetem Bolzen, ist extrem belastbar und bietet hohen Verschleißschutz.Temperatureinsatzbereich von - 30 °C bis + 150 °C.
Drücken = EntriegelnZum schnellen Wechsel, Sichern, Arretieren, Fixieren, besonders geeignet für sich häufig wiederholende Verbindungen.Befestigungsmöglichkeit für Halteseil SM 1273-86.
KennzeichnungAusführung Edelstahl rostfrei 1.4542 mit Markierung unterhalb der KugelnRoHS-konform: jaDie Werte für die Scherfestigkeit (zweischnittig) ähnlich DIN 50141 in der Tabelle (siehe Datenblatt) sind unverbindliche Richtwerte.Die Eignung des Produktes muss vom Anwender für jeden Einsatzfall ermittelt werden.Haftung wird ausgeschlossen.
Kugelsperrbolzen | SM 1273-72
Ab
25,72 €*
inkl. MwSt.
selbstsicherndmit Schutzgriff
Material:Feder: Rostfreier StahlGriff: Rostfreier StahlDruckknopf: Rostfreier StahlBolzenteil:Typ A: Rostfreier Stahl 1.4305Typ B: Rostfreier Stahl 1.4542 ausscheidungsgehärtet (Markierung** unterhalb der Kugeln)Alle Ausführungen sind korrosionsbeständig.Typ B aus rostfreiem Stahl 1.4542 mit hochfestem, gehärtetem Bolzen, ist extrem belastbar und bietet hohen Verschleißschutz.Temperatureinsatzbereich bis max. +250 °C.
Drücken = EntriegelnZum schnellen Wechseln, Sichern, Arretieren, Fixieren, besonders geeignet für sich häufig wiederholende Verbindungen.Mit robustem Schutzgriff, Druckknopf steht nicht über.Die Griffform schützt vor unbeabsichtigter Betätigung des Druckknopfes.Befestigungsmöglichkeit für Halteseil SM 1273-86.
KennzeichnungAusführung Edelstahl rostfrei 1.4542 mit Markierung unterhalb der KugelnDie Werte für die Scherfestigkeit (zweischnittig) ähnlich DIN 50141 in der Tabelle (siehe Datenblatt) sind unverbindliche Richtwerte.Die Eignung des Produktes muss vom Anwender für jeden Einsatzfall ermittelt werden.Haftung wird ausgeschlossen.
RoHS-konform: ja
Kugelsperrbolzen | SM 1273-73
Ab
20,94 €*
inkl. MwSt.
selbstsicherndmit T-Griff
Material:Feder: Rostfreier StahlGriff: Aluminium, schwarz ähnlich RAL 9005Druckknopf: Rostfreier Stahl, schwarzBolzenteil:Typ A: Rostfreier Stahl 1.4305Typ B: Rostfreier Stahl 1.4542, ausscheidungsgehärtet (Markierung**)
Alle Ausführungen sind korrosionsbeständig.Typ B aus rostfreiem Stahl 1.4542 mit hochfestem, gehärtetem Bolzen, ist extrem belastbar und bietet hohen Verschleißschutz.Temperatureinsatzbereich von -30 °C bis +150 °C.
Drücken = EntriegelnZum schnellen Wechseln, Sichern, Arretieren, Fixieren, besonders geeignet für sich häufig wiederholende Verbindungen.Ausführung mit ergonomischem Griff.Befestigungsmöglichkeit für Halteseil SM 1273-86.
KennzeichnungAusführung rostfreier Stahl 1.4542 mit Markierung unterhalb der Kugeln.Die Werte für die Scherfestigkeit (zweischnittig) ähnlich DIN 50141 in der Tabelle (siehe Datenblatt) sind unverbindliche Richtwerte.Die Eignung des Produktes muss vom Anwender für jeden Einsatzfall ermittelt werden.Haftung wird ausgeschlossen.
RoHS-konform: ja
Kugelsperrbolzen | SM 1273-74
Ab
20,94 €*
inkl. MwSt.
selbstsicherndmit L-Griff
Material:Feder: Rostfreier StahlGriff: Aluminium, schwarz ähnlich RAL 9005Druckknopf: Rostfreier Stahl, schwarzBolzenteil:Typ A: Rostfreier Stahl 1.4305Typ B: Rostfreier Stahl 1.4542, ausscheidungsgehärtet (Markierung**)
Alle Ausführungen sind korrosionsbeständig.Typ B aus rostfreiem Stahl 1.4542 mit hochfestem, gehärtetem Bolzen, ist extrem belastbar und bietet hohen Verschleißschutz.Temperatureinsatzbereich von -30 °C bis +150 °C.
Drücken = EntriegelnZum schnellen Wechseln, Sichern, Arretieren, Fixieren, besonders geeignet für sich häufig wiederholende Verbindungen.Ausführung mit ergonomischem Griff.Befestigungsmöglichkeit für Halteseil SM 1273-86.
KennzeichnungAusführung Edelstahl rostfrei 1.4542 mit Markierung unterhalb der Kugeln.Die Werte für die Scherfestigkeit (zweischnittig) ähnlich DIN 50141 in der Tabelle (siehe Datenblatt) sind unverbindliche Richtwerte.Die Eignung des Produktes muss vom Anwender für jeden Einsatzfall ermittelt werden.Haftung wird ausgeschlossen.
RoHS-konform: ja
Klemmsperrbolzen | SM 1273-75
Ab
29,68 €*
inkl. MwSt.
mit Pilzgriff
Material:Feder: Rostfreier StahlGriff: Aluminium, schwarz, ähnlich RAL 9005Druckknopf: Einsatzstahl, nitriert, gelb ähnlich RAL 1016Bolzenteil: Typ A: Rostfreier Stahl 1.4305Typ B: Rostfreier Stahl 1.4542, ausscheidungsgehärtet (Markierung**)Alle Ausführungen sind korrosionsbeständig.Typ B aus rostfreiem Stahl 1.4542 mit hochfestem, gehärtetem Bolzen, ist extrem belastbar und bietet hohen Verschleißschutz.Temperatureinsatzbereich von -30 °C bis +150 °C.
Drücken = Entriegelnzum Fixieren, Arretieren, Verstellen, Wechseln und Sichern in Sacklochbohrungen (H11) ohne zusätzliche Aufnahmebuchsen. Schnell und einfach lösbar für sich häufig wiederholende Verbindungen. Flexibler Einsatz durch Verklemmen der Kugeln zwischen Bolzen und Bohrung.Die Haltekräfte, die in einer Bohrung H11 erzielt werden, sind vom Werkstoff des Gegenstücks abhängig:Stahl, gehärtet - min. 30 NStahl, weich - min. 120 Nrostfreier Stahl, weich - min. 120 NAl, Aluminumlegierung - min. 250 N.Darf nicht als Lasthebemittel eingesetzt werden.Befestigungsmöglichkeit für Halteseil SM 1273-86.Kennzeichnung:Ausführung rostfreier Stahl 1.4542 mit Markierung unterhalb der Kugeln.Die Werte für die Scherfestigkeit (zweischnittig) ähnlich DIN 50141 in der Tabelle (siehe Datenblatt) sind unverbindliche Richtwerte.Die Eignung des Produktes muss vom Anwender für jeden Einsatzfall ermittelt werden.Haftung wird ausgeschlossen.
RoHS-konform: nein
Steckbolzen | SM 1273-78
Ab
12,26 €*
inkl. MwSt.
mit Axialsicherung (Sperrklinke)Material:Sperrklinke: Edelstahl-Blech 1.4301Druckfeder: Edelstahl 1.4310Druckknopf / Schieber: Kunststoff, Polyacetal (POM) rotGriffknopf: Kunststoff, Thermoplast (PA) schwarzgrauBolzen:ST: Stahl verzinkt, blau passiviertNI: Edelstahl 1.4305temperaturbeständig bis 80 °CDrücken = EntriegelnDie Steckbolzen mit Axialsicherung werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Angewendet z. B. als Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.Aufnahme hoher axialer Kräfte durch rechteckige Form der Sperrklinken aus Edelstahl-Blech. Werte in der Tabelle (siehe Datenblatt) für Belastbarkeit bei Scherbeanspruchung sind theoretisch ermittelte und unverbindliche Richtwerte ohne Berücksichtigung eines Sicherheitsfaktors. Die Eignung des Produktes muss vom Anwender für jeden Einsatzfall ermittelt werden. Haftung wird ausgeschlossen.Befestigungsmöglichkeit für Haltekette SM 1273-87.RoHS-konform: ja
Steckbolzen | SM 1273-79
Ab
26,81 €*
inkl. MwSt.
aus Edelstahlmit Axialsicherung (Sperrklinke)
Material:Bolzen: Edelstahl 1.4305Sperrklinke: Edelstahl-Blech 1.4301Griffknopf: Edelstahl 1.4305
Druckknopf, Schieber: Edelstahl 1.4305Druckfeder: Edelstahl 1.4310
Drücken = EntriegelnDie Steckbolzen mit Axialsicherung werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt.Eine typische Anwendung Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.Aufnahme hoher axialer Kräfte durch rechteckige Form der Sperrklinken aus Edelstahl-Blech.Werte in der Tabelle (siehe Datenblatt) für Belastbarkeit bei Scherbeanspruchungsind theoretisch ermittelte und unverbindliche Richtwerte ohne Berücksichtigung eines Sicherheitsfaktors.Die Eignung des Produktes muss vom Anwender für jeden Einsatzfall ermittelt werden.Haftung wird ausgeschlossen.Befestigungsmöglichkeit für Haltekette SM 1273-87.
RoHS-konform: ja
Kugelsperrbolzen | SM 1273-8
Ab
23,97 €*
inkl. MwSt.
selbstsichernd aus Edelstahl
1.4542
Material:Bolzenteil: rostfreier Edelstahl 1.4542, ausscheidungsgehärtet (Markierung**)Griff: Kunststoff (PA 6)Feder: rostfreier StahlTemperatureinsatzbereich von -30 °C bis +80 °Ckorrosionsbeständighochfester, gehärteter Bolzen, daher extrem belastbar und verschleißfest
Farbkombinationen Griff:BL = grau / blauOR = grau / orangeGR = grau / grauSW = schwarz / schwarz
Drücken = EntriegelnZum raschen Fixieren und Sichern von Teilen und Werkstücken. Schnell und einfach lösbar für häufig wiederholende Verbindungen. Griffgestaltung verhindert unbeabsichtigtes Entriegeln.Befestigungsmöglichkeit für Halteseil SM 1273-86.
KennzeichnungAusführung rostfreier Edelstahl 1.4542 mit Markierung unterhalb der Kugeln.Die Werte für die Scherfestigkeit (zweischnittig) ähnlich DIN 50141 in der Tabelle (siehe Datenblatt) sind unverbindliche Richtwerte. Die Eignung des Produktes muss vom Anwender für jeden Einsatzfall ermittelt werden. Haftung wird ausgeschlossen.
RoHS-konform: ja
Kugelsperrbolzen | SM 1273-81
Ab
15,71 €*
inkl. MwSt.
selbstsicherndeinfache Ausführung mit Standardgriffaus Edelstahl oder Titan
Material / Eigenschaften:Typ A:Bolzen: rostfreier Stahl 1.4305, nicht gehärtetFeder: rostfreier StahlTemperatureinsatzbereich max.: 250 °CkorrosionsbeständigTyp B:Bolzen: rostfreier Stahl 1.4542, ausscheidungsgehärtet (Markierung** unterhalb der Kugeln) Feder: rostfreier StahlTemperatureinsatzbereich max.: 250 °Ckorrosionsbeständighochfester, gehärteter Bolzen, daher extrem belastbar und verschleißfestTyp C:Bolzen: TitanKugel: KeramikFeder: korrosionsbeständige LegierungTemperatureinsatzbereich max.: 400 °C.Ein Kugelsperrbolzen SM 1273-81 aus Titan ist über als 40 % leichter als diese Variante aus Stahl,absolut korrosionsbeständig,wird z. B. im Leichtbau, im maritimen Umfeld und in der chemischen Fertigung verwendet.
Drücken = EntriegelnZum raschen Fixieren, Arretieren, Verstellen, Wechseln und Sichern von Teilen und Werkstücken. Schnell und einfach lösbar für häufig sich wiederholende Verbindungen, z. B. als auswechselbare Lagerbolzen. Die Vorteile dieses Kugelsperrbolzens sind die Korrosionsbeständigkeit, die kompakte Bauweise mit Griffmulde sowie die Befestigungsmöglichkeit des Halteseiles SM 1273-86.Es wird eine Aufnahmebohrung H11 empfohlen. Die Werte für die Scherfestigkeit (zweischnittig) ähnlich DIN 50141 in der Tabelle (siehe Datenblatt) sind unverbindliche Richtwerte. Die Eignung des Produktes muss vom Anwender für jeden Einsatzfall ermittelt werden. Haftung wird ausgeschlossen.
RoHS-konform: ja
Kugelsperrbolzen | SM 1273-82
Ab
19,06 €*
inkl. MwSt.
selbstsicherndaus Edelstahl 1.4305
Material:Bolzenteil: rostfreier Edelstahl 1.4305,Griff: Kunststoff (PA 6)Feder: rostfreier StahlTemperatureinsatzbereich von -30 °C bis +80 °Ckorrosionsbeständig
Farbkombinationen Griff:BL = grau / blauOR = grau / orangeGR = grau / grauSW = schwarz / schwarz
Drücken = EntriegelnZum raschen Fixieren und Sichern von Teilen und Werkstücken. Schnell und einfach lösbar für häufig wiederholende Verbindungen. Griffgestaltung verhindert unbeabsichtigtes Entriegeln.Befestigungsmöglichkeit für Halteseil SM 1273-86.Die Werte für die Scherfestigkeit (zweischnittig) ähnlich DIN 50141 in der Tabelle (siehe Datenblatt) sind unverbindliche Richtwerte. Die Eignung des Produktes muss vom Anwender für jeden Einsatzfall ermittelt werden. Haftung wird ausgeschlossen.
RoHS-konform: ja
Kugeltragbolzen | SM 1273-83
Ab
82,92 €*
inkl. MwSt.
selbstsicherndaus Stahl oder Edelstahlmit Schäkel
Material:Druckknopf: Aluminium, rot eloxiertFeder: Rostfreier StahlST: Bolzen: Vergütungsstahl, vergütet, manganphosphatiertSchäkel: Vergütungsstahl, vergütet, manganphosphatiertTemperatureinsatzbereich max.: 250 °CDer Kugeltragbolzen ist korrosionsgeschützt.NI: Bolzen: Rostfreier Stahl 1.4542, ausscheidungsgehärtetSchäkel: Rostfreier Stahl 1.4571Temperatureinsatzbereich max.: 250 °C,hochfester, ausscheidungsgehärteter Bolzen, daher extrem belastbar,korrosions- und witterungsbeständig, somit auch für den Außeneinsatz geeignet.
Drücken = EntriegelnSchnell und einfach einsetzbares, robustes Tragelement mit beweglichem Schäkel und Sicherungssteg gegen unbeabsichtigtes Lösen.Keine speziellen Tragehilfen am Werkstück erforderlich.Für den Einsatz sind Bohrungen H11 geeignet.
Montage:Knopf eindrücken und gedrückt halten | Kugeltragbolzen einstecken | Knopf loslassen (Der Knopf muss sich wieder in Ausgangsstellung befinden.)Der Knopf (A) ist arretiert, wenn er durch die Federkraft wieder in die Ausgangsstellung zurück gefedert ist.Knopf unter Last nicht betätigen!Demontage:Knopf eindrücken und gedrückt halten | Kugeltragbolzen herausziehen | Knopf loslassen.Hinweise:- Kugeltragbolzen sind gebaut für das Heben und Halten von Einzellasten (keine Personen!!).- Kugeltragbolzen sind nicht für das ständige Rotieren der Last geeignet.- Verschmutzungen (z. B. Schleifschlamm, Öl- und Emulsionsablagerungen, Stäube...) können die Funktion von Kugeltragbolzen beeinträchtigen.- Vor jedem Gebrauch sind Kugeltragbolzen auf sichtbare Mängel
(z. B. Verformungen, Brüche, Risse, Beschädigungen, fehlende Kugeln, Korrosion, Funktion der Entriegelung) zu untersuchen.- Verriegelung der Kugeln muss durch die Federkraft selbstständig erfolgen- Die volle Beweglichkeit des Schäkels muss gewährleistet sein.- Beschädigte Kugeltragbolzen dürfen nicht weiter benutzt werden.- Die Belastungswerte F1
/ F2
/ F3
(Tabelle Datenblatt) gelten für das Heben in einer Aufnahme aus Stahl und x min. = 1,5 mm.
RoHS-konform: jaEnthält Blei – Konform gemäß den Ausnahmen 6a / 6b / 6c.
Steckbolzen | SM 1273-85
Ab
14,84 €*
inkl. MwSt.
mit gefederten Kugeln
Material:Bolzen: Edelstahl rostfrei 1.4305Feder: Edelstahl rostfrei Griff : Thermoplast (PA 6), grau
Temperatureinsatzbereich von -30 °C bis +80 °C.
Zur schnellen und einfachen Arretierung und Sicherung von Achsen und Bolzen.Der Steckbolzen ist korrosionsbeständig,mit ergonomischem Griff,mit Befestigungsmöglichkeit für Halteseil SM 1273-86 oder Kugelkette SM 1273-87.
Sicherheitshinweis:Kugeln sind angefedert und nicht verriegelt wie bei SM 1273-82, SM 1273-83 und SM 1273-84.
RoHS-konform: ja
Zubehör
Halteseil | SM 1273-86
Ab
4,81 €*
inkl. MwSt.
mit Ringen oder Öse
Material:Halteseil: Edelstahl rostfrei mit Ummantelung: Thermoplast PA 6 (klar)Ring + Öse: Edelstahl rostfrei
Form A: mit zwei RingenForm B: mit Ring und AnschrauböseTemperatureinsatz bis +80 °C.
Zur Befestigung an den Kugelsperrbolzen SM 1273-8 und SM 1273-82, an den Kugelspannbolzen SM 1273-84 sowie an den Steckbolzen SM 1273-78/79 und SM 1273-85 vorgesehen, dient als Verliersicherung. Befestigung des Halteseiles mit Schraube M05.
RoHS-konform: ja
Kugelkette | SM 1273-87
Ab
2,23 €*
inkl. MwSt.
mit zwei Schlüsselringen
Material:Schlüsselring: Edelstahl 1.4310Kugelkette:MS: Messing vernickeltNI: Edelstahl 1.4301
Typ A: Schlüsselringe unmontiert, beide Ringe mit gleichem Durchmesser d1.
Zur Befestigung an Kugelsperrbolzen SM 1273-8 und SM 1273-82, an Kugelspannbolzen SM 1273-84 sowie an Steckbolzen SM 1273-78/79 und SM 1273-85.
Ø 14 geeignet für: Kugelsperr- und Steckbolzen Ø 6, 8, 10, 12 ,16, 20Ø 18 geeignet für: Kugelsperr- und Steckbolzen Ø 10, 12 ,16
RoHS-konform: ja
