Spannhebel | SM 1177

SCHOLZ MECHANIK GmbH

Variantentabelle
Druchmesser 2	Durchmesser 1	Länge 1	Material	Form	Artikel	Preis	Bestellen

Produktinformationen "Spannhebel | SM 1177"

aus Stahl oder Edelstahl
verstellbar
mit Schraube

Material:
Kugelknopf DIN 319: Kunststoff, Phenolharz (PF)
schwarz, glänzend
Sicherungsring: Kunststoff, (Polyacetal POM)

Nabe / Schaft:
ST: Stahl, brüniert
Einsatz: Stahl, brüniert
Festigkeitsklasse 5.8
NI: Edelstahl 1.4305
matt gestrahlt
Einsatz: Edelstahl 1.4305

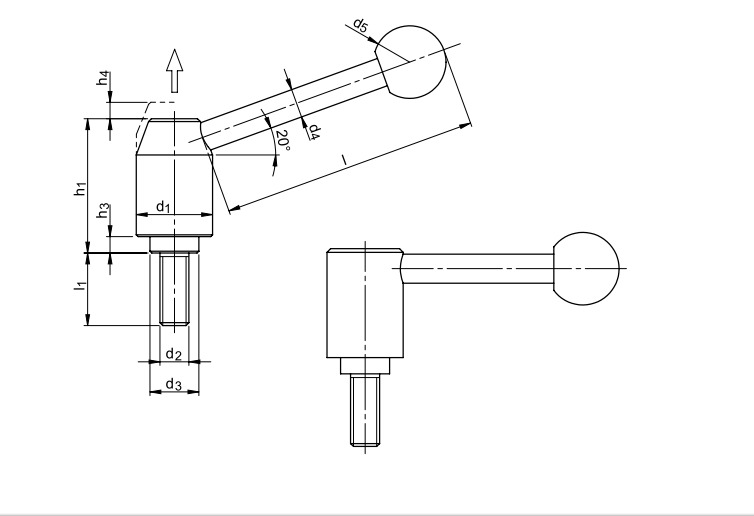

Form E: Hebel schräg, 20° angewinkelt
Form D: Hebel gerade

Einsatz bei begrenztem Spannbereich oder bestimmter Spannstellung.
Der Gewindeeinsatz ist mit der Nabe durch eine Kerbverzahnung lösbar verbunden.
Hebelverstellung erfolgt durch Ziehen bzw. Anheben des Hebels.
Es löst sich die Kerbverzahnung und der Hebel kann geschwenkt werden.
Beim Loslassen selbsttätiges Einrasten.

RoHS-konform: ja

Bedientyp:	Hebel, Spannhebel
Besonderheit:	Feststellen durch selbstständiges Einrasten, Hebel gerade, Hebel schräg, mit Gewindestift
Compliance:	RoHS-konform
Material:	Edelstahl, Hebel: Edelstahl, Hebel: Stahl, Knopf / Griff: Kunststoff, Stahl
Oberfläche:	Edelstahl - matt gestrahlt, Stahl - brüniert
