Druckstück federnd | SM 1275-4

SCHOLZ MECHANIK GmbH

ab 6,09 €*

6,09 €*

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 5 Tagen

Lieferzeit: 1-3 Arbeitstage

Dieses Produkt ist in 8 Ausführungen erhältlich.

Durchmesser 1

06,00

08,00

10,00

12,00

Material

Edelstahl/stainless_steel

Stahl/steel

Um ein Angebot für diesen Artikel erstellen zu können, legen Sie diesen bitte in den Warenkorb. Von dort aus können Sie das Angebot mit allen erforderlichen Angaben erstellen.

Produktnummer: 51747

Beschreibung Datenblatt

Variantentabelle
Durchmesser 1	Material	Artikel	Preis	Bestellen

Produktinformationen "Druckstück federnd | SM 1275-4"

Material:
ST:
Hülse: Automatenstahl, brüniert
Bolzen: Stahl, einsatzgehärtet, brüniert
Feder: rostfreier Stahl
NI:
Hülse: rostfreier Stahl 1.4305
Bolzen: rostfreier Stahl 1.4305, nitriert
Feder: rostfreier Stahl

Standard-Federkraft

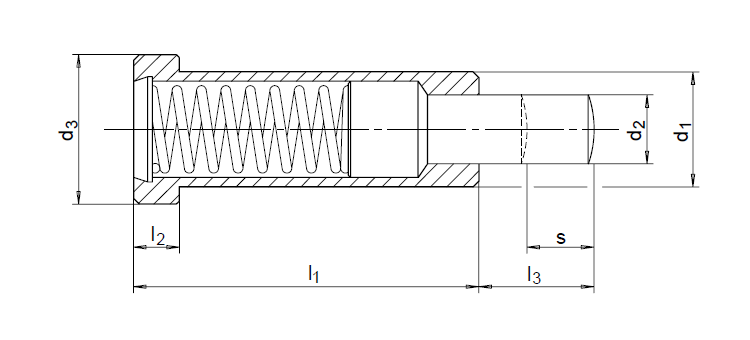

Glatte Ausführung zum Einpressen
Montage:
Für die Aufnahmebohrung von d₁wird eine Toleranz von H7 empfohlen.

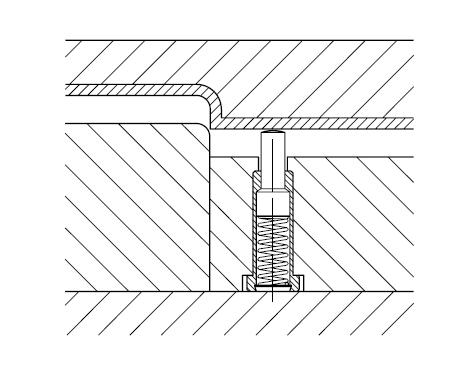

Verwendung z. B. als Abdrückstift oder als gefederter Anschlag im Werkzeugbau.
Weder Druckstück noch Einzelteile können sich aus der Halterung lösen.
Temperatureinsatz bis max. 250° C.

RoHS-konform: ja

Besonderheit:	Standard-Federkraft
Compliance:	RoHS-konform
Elementtyp:	Druckstücke, federnde Drucktücke
Material:	Bolzen: Edelstahl, Bolzen: Stahl, Edelstahl, Stahl
Oberfläche:	Stahl - brüniert
