Gewindestift - DIN 6332 | SM 1240

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Material	Länge	Artikel	Preis	Bestellen

Produktinformationen "Gewindestift - DIN 6332 | SM 1240"

mit Druckzapfen

Material:
STH: Druckzapfen gehärtet,
Stahl, Festigkeitsklasse 5.8,
brüniert
STU: Druckzapfen ungehärtet,
Stahl, Festigkeitsklasse 5.8,
brüniert
STZ: Druckzapfen ungehärtet,
Stahl, Festigkeitsklasse 5.8,
verzinkt, blau passiviert
NI: Druckzapfen ungehärtet
Edelstahl 1.4301

mit Innensechskant

Der Druckzapfen der Gewindestifte DIN 6332 - SM 1240 kann direkt
oder in Verbindung mit einem Druckstück SM 1270 oder SM 1270-1 zum Spannen verwendet werden kann.
Durch den Sprengring des Druckstückes wird eine sehr einfache und schnelle Verbindung zwischen Schraube und Druckstück erzielt.
Die Kombination von Gewindestiften mit Griffelementen ergibt auf einfache Weise Spannschrauben verschiedenster Art.

Montage:
Das Druckstück sollte so gehalten werden, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt.
Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt.

RoHS-konform: ja

Besonderheit:	Druckzapfen gehärtet, Druckzapfen ungehärtet, mit Innensechskant
Compliance:	RoHS-konform
DIN / ISO:	DIN 6332
Elementtyp:	Bolzen, Gewindestifte, Positionier- und Auflagestifte
Material:	Edelstahl, Stahl
Oberfläche:	Stahl - brüniert, Stahl - verzinkt

Zubehör

Druckstück - DIN 6311 | SM 1270

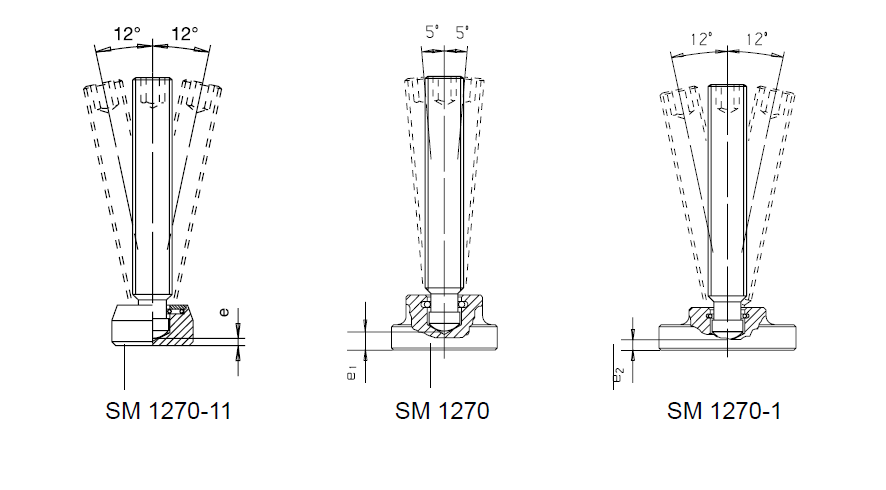

mit Sprengring Material: ST: Stahl, einsatzgehärtet, brüniertNI: Edelstahl rostfreiSprengring ist eingelegt Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236, mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße. Die schwenkbare Verbindung von Druckzapfen und Druckstück ermöglicht das Anpassen an unebene oder nicht rechtwinklig zur Schraubenachse liegende Spannflächen und verhindert beim Spannen das Übertragen der Drehbewegung der Schraube auf die Spannfläche. Montage: Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt. RoHS-konform: ja

Ab 1,87 €* inkl. MwSt.

Details

Druckstück, flach - DIN 6311 | SM 1270-1

mit Sprengring Material: ST: Stahl, einsatzgehärtet, brüniert NI: Edelstahl rostfrei Sprengring eingelegt,niedrige Bauart mit größerer Druckfläche. Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236, mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße.Die schwenkbare Verbindung von Druckzapfen und Druckstück ermöglicht das Anpassen an unebene oder nicht rechtwinklig zur Schraubenachse liegende Spannflächen und verhindert beim Spannen das Übertragen der Drehbewegung der Schraube auf die Spannfläche. Montage: Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt. RoHS-konform: ja

Ab 3,97 €* inkl. MwSt.

Details

Druckstück | SM 1270-11

mit oder ohne Kunststoffkappe Material: ST: Stahl, einsatzgehärtet, brüniert NI: Edelstahl rostfrei Haltering: Edelstahl rostfrei 1.4310 Kunststoffkappe: naturfarben, (Polyacetal POM), temperaturbeständig bis100 °C Form A: ohne Kunststoffkappe Form K: mit Kunststoffkappe Die Druckstücke passen sich an unebene bzw. zylindrische Flächen an und verhindern eine Übertragung der Drehbewegung der Schraube auf das Werkstück. Die Kunststoffkappen verhindern Beschädigungen an empfindlichen Werkstücken. Durch die besondere Form der Haltefeder lässt sich das Druckstück leicht und problemlos auf den Druckzapfen aufstecken und wieder abnehmen. Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236, mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße. RoHS-konform: ja

Ab 3,30 €* inkl. MwSt.

Details
