Druckstück | SM 1270-11

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Material	Form	Artikel	Preis	Bestellen

Produktinformationen "Druckstück | SM 1270-11"

für Schrauben mit Druckzapfen DIN 6332 | SM 1240,
für Knebelschrauben DIN 6304 | SM 1235 und DIN 6306 | SM 1236,
mit oder ohne Kunststoffkappe

Material:
Druckstück
ST: Stahl, brüniert
NI: Edelstahl 1.4301

Haltering: Edelstahl 1.4310
Kunststoffkappe:
naturfarben, (Polyacetal POM),
temperaturbeständig bis 100 °C

Form A: ohne Kunststoffkappe
Form K: mit Kunststoffkappe

Die Druckstücke passen sich an unebene bzw. zylindrische Flächen an und verhindern eine Übertragung der Drehbewegung der Schraube auf das Werkstück.
Die Kunststoffkappen verhindern Beschädigungen an empfindlichen Werkstücken.
Durch die besondere Form der Haltefeder lässt sich das Druckstück leicht und problemlos auf den Druckzapfen aufstecken und wieder abnehmen.

Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236,
mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße.

RoHS-konform: ja

Besonderheit:	mit Kunststoffkappe, ohne Kunststoffkappe
Compliance:	RoHS-konform
Elementtyp:	Druckstücke, Füße / Räder
Material:	Edelstahl, Kappe: Kunststoff, Stahl
Oberfläche:	Stahl - brüniert

Zubehör

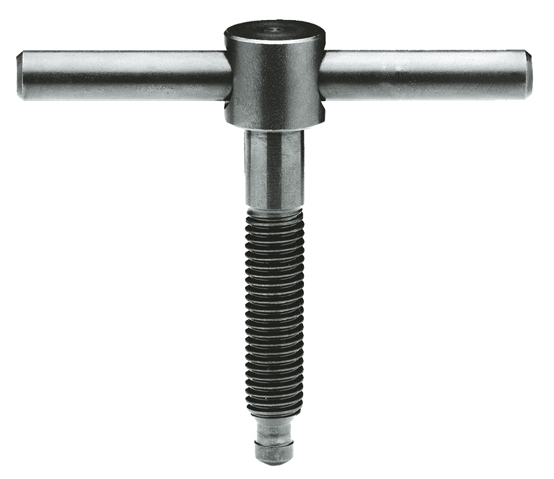

Knebelschraube - DIN 6304 | SM 1235

mit festem Knebelmit und ohne Druckstück Material:Stahl, Festigkeitsklasse 5.8, brüniertDruckzapfen gehärtetKnebel eingepresst -: ohne DruckstückTyp D: komplett mit Druckstück DIN 6311 Der Druckzapfen der Knebelschrauben SM 1235 kann direkt oder in Verbindung mit Druckstück zum Spannen verwendet werden. Der Sprengring ermöglicht eine einfache und schnelle Verbindung zwischen Schraube und Druckstück. RoHS-konform: ja

Ab 9,14 €* inkl. MwSt.

Details

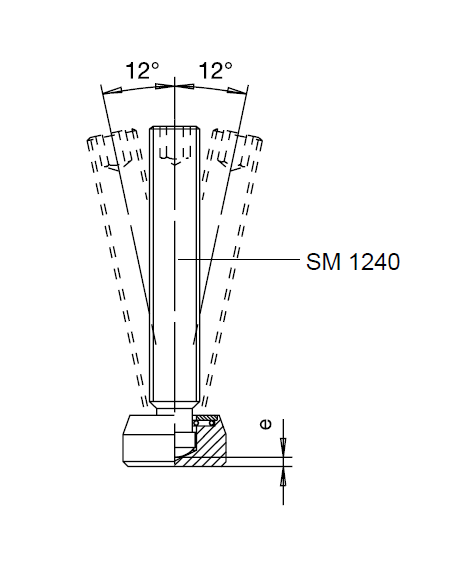

Gewindestift - DIN 6332 | SM 1240

mit Druckzapfen Material: STH: Druckzapfen gehärtet, Stahl, Festigkeitsklasse 5.8, brüniertSTU: Druckzapfen ungehärtet, Stahl, Festigkeitsklasse 5.8, brüniert STZ: Druckzapfen ungehärtet, Stahl, Festigkeitsklasse 5.8, verzinkt, blau passiviert NI: Druckzapfen ungehärtetEdelstahl 1.4301mit Innensechskant Der Druckzapfen der Gewindestifte DIN 6332 - SM 1240 kann direkt oder in Verbindung mit einem Druckstück SM 1270 oder SM 1270-1 zum Spannen verwendet werden kann. Durch den Sprengring des Druckstückes wird eine sehr einfache und schnelle Verbindung zwischen Schraube und Druckstück erzielt. Die Kombination von Gewindestiften mit Griffelementen ergibt auf einfache Weise Spannschrauben verschiedenster Art. Montage: Das Druckstück sollte so gehalten werden, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt. RoHS-konform: ja

Ab 0,82 €* inkl. MwSt.

Details

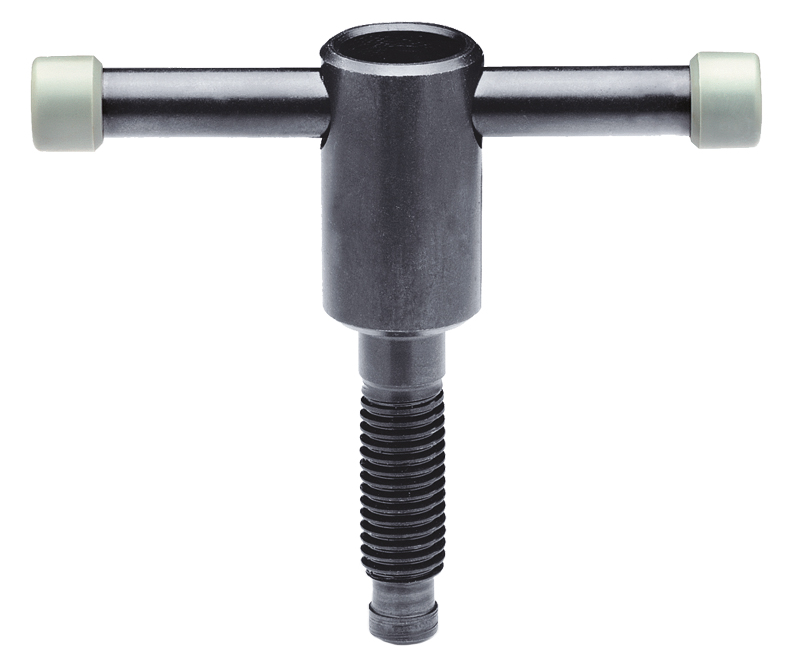

Knebelschraube - DIN 6306 | SM 1236
