Klemmhebel | SM 1181

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Farbe	Länge 1	Länge 2	Material	Artikel	Preis	Bestellen

Produktinformationen "Klemmhebel | SM 1181"

aus Kunststoff
verstellbar
mit Schraube

Material:

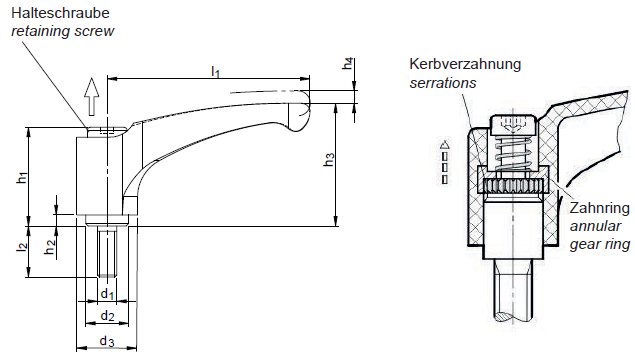

Einsatz / Halteschraube:
ST: Stahl Festigkeitsklasse 5.8
brüniert
NI: Edelstahl 1.4305
Zahnring: Zink-Druckguss
Griffkörper: Kunststoff, Polyamid (PA)
glasfaserverstärkt
temperaturbeständig -30°C bis +130 °C

Farbe / Oberfläche:
SG = schwarzgrau, RAL 7021, matt
OR = orange, RAL 2004, matt

Gute Handhabung des Hebels durch leichte Wölbung und eine Verstärkung am Ende.
Hebelverstellung durch Anheben des Griffes.
Beim Loslassen rastet Griff selbstständig wieder ein.
Gewindeeinsatz durch Kerbverzahnung mit Griff lösbar verbunden.

RoHS-konform: ja

Bedientyp:	Hebel, Klemmhebel
Besonderheit:	Feststellen durch selbstständiges Einrasten, mit Gewindestift
Compliance:	RoHS-konform
Farbe:	orange, schwarzgrau
Material:	Buchse/Schraube: Edelstahl, Buchse/Schraube: Stahl, Hebel: Kunststoff, Kunststoff, Thermoplast
Oberfläche:	Edelstahl - blank, Stahl - brüniert
