Klemmhebel | SM 1189-2

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Farbe	Länge 1	Länge 2	Artikel	Preis	Bestellen

Produktinformationen "Klemmhebel | SM 1189-2"

mit Auflagescheibe
verstellbar
mit Schraube

Material:
Einsatz / Halteschraube:
ST: Stahl, Festigkeitsklasse 5.8, brüniert
Auflagescheibe: Stahl, einsatzgehärtet, brüniert
Griffkörper: Zink-Druckguss, kunststoffbeschichtet

Farbe / Oberfläche des Griffes:
kunststoffbeschichtet
OR = orange strukturmatt RAL 2004
RS = rot strukturmatt RAL 3000
SB = silber strukturmatt RAL 9006

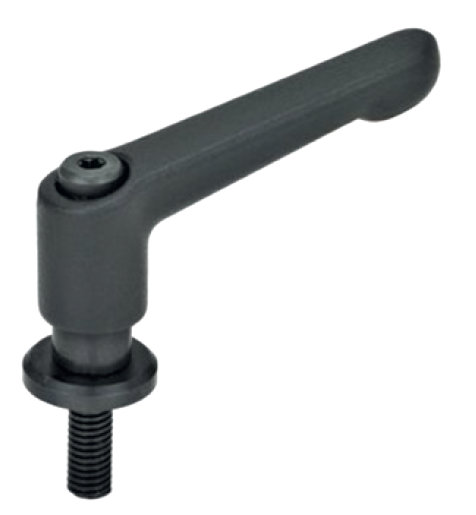

SW = schwarz strukturmatt RAL 9005

Gute Handhabung durch Verdickung am Griffende.
Hebelverstellung durch Ziehen.
Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel
kann in die günstigste Spannposition geschwenkt werden.
Beim „Loslassen“ rastet der Griff selbsttätig wieder ein.
Die Auflagescheibe ist unverlierbar angebracht, dreht sich beim Anziehen nicht
mit und schützt die Spannfläche vor Beschädigung.
Eine typische Anwendung ist der Einsatz der Klemmhebel bei Langlöchern.

RoHS-konform: ja

Bedientyp:	Hebel, Klemmhebel
Besonderheit:	Feststellen durch selbstständiges Einrasten, mit Auflagescheibe, mit Gewindestift, mit Innensechskant
Compliance:	RoHS-konform
Farbe:	ROT, orange, schwarz, silber
Material:	Buchse/Schraube: Stahl, Hebel: Zink-Druckguss
Oberfläche:	Stahl - brüniert, kunststoffbeschichtet

Ähnliche Artikel

Klemmhebel - HYGIENIC DESIGN | SM 1179-2

aus Edelstahlverstellbarmit Schraube Material:Griffkörper: Edelstahl-Feinguss 1.4408 (A4)poliert (Ra < 0,8 μm)Gewindestift / Einsatz: Edelstahl 1.4301Dichtring / Abstreifer: Hydrierter Acrylnitril-Butadien-Kautschuk (H-NBR) temperaturbeständig -25 °C bis +150 °CHärte 85 ±5 Shore AFDA-konformblau Diese rostfreien Klemmhebel mit massivem Edelstahl-Griffkörper sind DGUV-zertifiziert und für den Einsatz in Hygienebereichen vorgesehen. Die dichtende Anschraubfläche ermöglicht eine totraumfreie Befestigung. Die polierte Oberfläche verhindert das Anhaften von Schmutz und erleichtert die Reinigung. Einsatz vorzugsweise bei begrenztem Spannbereich oder wenn eine bestimmte Spannstellung erwünscht ist. Hebelverstellung durch Ziehen. Beim Loslassen rastet der Griff selbstständig wieder ein. Gewindeeinsatz durch Kerbverzahnung mit Griff lösbar verbunden. RoHS-konform: ja

Ab 57,50 €* inkl. MwSt.

Details

Klemmhebel | SM 1181

aus Kunststoffverstellbarmit Schraube Material: Einsatz / Halteschraube:ST: Stahl Festigkeitsklasse 5.8brüniertNI: Edelstahl 1.4305 Zahnring: Zink-Druckguss Griffkörper: Kunststoff, Polyamid (PA)glasfaserverstärkttemperaturbeständig -30°C bis +130 °CFarbe / Oberfläche:SG = schwarzgrau, RAL 7021, mattOR = orange, RAL 2004, mattGute Handhabung des Hebels durch leichte Wölbung und eine Verstärkung am Ende.Hebelverstellung durch Anheben des Griffes.Beim Loslassen rastet Griff selbstständig wieder ein.Gewindeeinsatz durch Kerbverzahnung mit Griff lösbar verbunden.RoHS-konform: ja

Ab 4,20 €* inkl. MwSt.

Details

Mini-Klemmhebel | SM 1183

verstellbarEinsatz aus Stahl oder Edelstahlmit Schraube Material: Einsatz und Halteschraube: ST: Stahl, Festigkeitsklasse 5.8, brüniertNI: Edelstahl 1.4305Griffkörper: Zink-Druckguss Farben / Oberflächen:RH = unlackiert, gleitgeschliffenCR = Griffkörper verchromt kunststoffbeschichtetOR = orange, RAL 2004, strukturmattRS = rot, RAL 3000, strukturmattSB = silber, RAL 9006, strukturmattSW = schwarz, RAL 9005, strukturmattSZ = schwarz, RAL 9005, seidenglanzGute Handhabung durch Verstärkung am Hebelende.Hebelverstellung durch Anheben des Griffes.Beim Loslassen rastet der Griff selbstständig wieder ein.Gewindeeinsatz mit Griff durch Kerbverzahnung lösbar verbunden. RoHS-konform: ja

Ab 4,71 €* inkl. MwSt.

Details

Klemmhebel | SM 1185

verstellbar, mit Ausrastknopfmit Gewindestift Material:Halteschraube und Schraubeneinsatz:ST: Stahl, verzinkt, blau passiviertNI: Edelstahl 1.4305Schraubeneinsatz: eingebettet in schwarzem glasfaserverstärktem Kunststoff. Griffkörper: Kunststoff Thermoplast (Polyamid PA) glasfaserverstärkt Einsatztemperatur -30°C bis +130 °C schwarzgrau, matt, ähnlich RAL 7021Ausrastknopf: Kunststoff, glänzend Farbe des Ausrastknopfes:BL = blau, RAL 5024 OR = orange, RAL 2004 GR = grau, RAL 7035 GB = gelb, RAL 1021 GN = grün, RAL 6017 RT = rot, RAL 3000 SG = schwarzgrau, RAL 7021 Gute Handhabung durch gewölbte Form und Verstärkung am Hebelende.Änderung der Spannposition durch Anheben des Griffes bzw. Drücken des Ausrastknopfes. Beim Loslassen rastet der Griff selbstständig wieder ein. Gewindeeinsatz ist mit Griff durch eine Kerbverzahnung lösbar verbunden. Bei ausgerastetem Hebel kann der Gewindeeinsatz auch mit Hilfe der Randrierung eingeschraubt werden.RoHS-konform: ja

Ab 2,52 €* inkl. MwSt.

Details

Klemmhebel | SM 1187

verstellbarEinsatz aus Stahl oder Edelstahlmit Gewindestift Material: Einsatz und Halteschraube: ST: Stahl, brüniertNI: Edelstahl rostfrei 1.4305Griffkörper: Zink-DruckgussFarbe / Oberfläche des Griffes:kunststoffbeschichtetSW = schwarz, RAL 9005, strukturmattOR = orange, RAL 2004, strukturmatt Durch Anheben des Hebels wird die Verzahnung freigegeben. Der Griff wird über die Verzahnung positioniert, der Gewindeeinsatz kann ausgetauscht werden. Nach dem Loslassen rastet die Verzahnung ein. Einsatz vor allem dort, wo der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. RoHS-konform: ja

Ab 6,01 €* inkl. MwSt.

Details

Klemmhebel | SM 1188

verstellbarEinsatz aus Stahlmit Schraube Material: Einsatz und Halteschraube: ST: Stahl Festigkeitsklasse 5.8, brüniert Griffkörper: Zink-Druckguss Farben / Oberflächen des Griffes: CR = verchromt RH = unlackiert, gleitgschliffen kunststoffbeschichtet OR = orange, RAL 2004, strukturmatt RS = rot, RAL 3000, strukturmatt SB = silber, RAL 9006, strukturmatt SW = schwarz, RAL 9005, strukturmatt SZ = schwarz, RAL 9005, seidenglanz Gute Handhabung durch Verdickung am Griffende.Hebelverstellung durch Ziehen. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden. Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim Loslassen rastet der Griff selbsttätig wieder ein.Einsatz bei begrenztem Spannbereich oder bei bestimmter festgelegter Spannstellung. Schraubeneinsatz und Halteschraube aus Edelstahl rostfrei (SM 1197). RoHS-konform: ja

Ab 4,90 €* inkl. MwSt.

Details

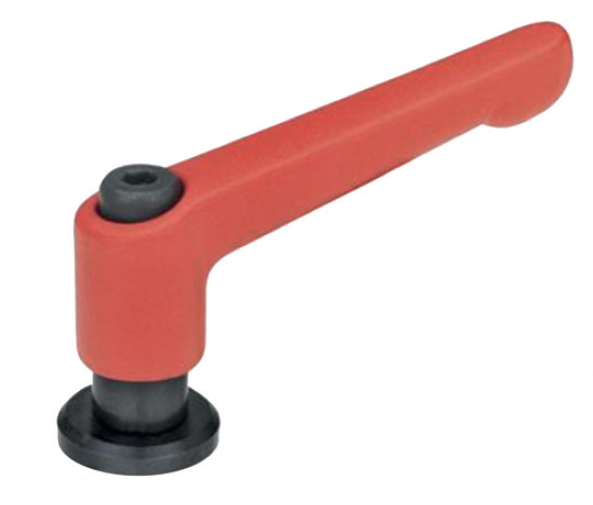

Klemmhebel | SM 1189-1
