Sechskantmutter mit Kegelpfanne

ähnliche Artikel

Druckstück - DIN 6311 | SM 1270

mit Sprengring Material: ST: Stahl, einsatzgehärtet, brüniertNI: Edelstahl rostfreiSprengring ist eingelegt Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236, mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße. Die schwenkbare Verbindung von Druckzapfen und Druckstück ermöglicht das Anpassen an unebene oder nicht rechtwinklig zur Schraubenachse liegende Spannflächen und verhindert beim Spannen das Übertragen der Drehbewegung der Schraube auf die Spannfläche. Montage: Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt. RoHS-konform: ja

Ab 1,87 €* inkl. MwSt.

Details

Druckstück, flach - DIN 6311 | SM 1270-1

mit Sprengring Material: ST: Stahl, einsatzgehärtet, brüniert NI: Edelstahl rostfrei Sprengring eingelegt,niedrige Bauart mit größerer Druckfläche. Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236, mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße.Die schwenkbare Verbindung von Druckzapfen und Druckstück ermöglicht das Anpassen an unebene oder nicht rechtwinklig zur Schraubenachse liegende Spannflächen und verhindert beim Spannen das Übertragen der Drehbewegung der Schraube auf die Spannfläche. Montage: Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt. RoHS-konform: ja

Ab 3,97 €* inkl. MwSt.

Details

Gelenkteller, rutschgesichert | SM 1270-2 AC

mit Teller, Kugelelement und GummikappeMaterial:Gummikappe: Gummi, schwarzKugelelement / Teller:Form AC: Kugelelement: Automatenstahl, induktivgehärtet, brüniertTeller: Vergütungsstahl vergütet, brüniertForm CDN: Kugelelement: Rostfreier Stahl 1.4305Teller: Thermoplast (POM), weißForm CNI:Kugelelement: Rostfreier Stahl 1.4305Teller: Rostfreier Stahl 1.4305Form C: mit Gummikappe als RutschsicherungVerwendung als Stellfuß und Druckstück.Es können nicht parallele Auflageflächen bis max. 15° Grad ausgeglichen werden.Die Kunststoffkappe am Gelenkteller verhindert ein Verrutschen.Die statische Belastbarkeit ist begrenzt durch die zulässige Belastbarkeit der Gelenkkugel.Die Werte in den Tabellen gehen von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus.Biege-/Knickbeanspruchungen führen zur Minderung der Belastbarkeit und müssen entsprechend berücksichtigt werden.RoHS-konform: ja

Ab 11,89 €* inkl. MwSt.

Details

Gelenkteller, Bolzen | SM 1270-2 BC

mit Bolzen, Kugelelement und Gummikappeals RutschsicherungMaterial:Gummikappe: Gummi, schwarzKugelelement mit Bolzen / Teller / Kontermutter:Form BC: Kugelelement mit Bolzen: Vergütungsstahl, brüniertTeller: Vergütungsstahl vergütet, brüniertKontermutter: Stahl, brüniert, ISO 4032 (bei M10 und M12 ist die Kontermutter gemäß DIN 934)Form BCDN: Kugelelement mit Bolzen: Rostfreier Stahl 1.4305Teller: Thermoplast (POM), weißKontermutter: rostfreier Stahl A2, ISO 4032 (bei M10 und M12 ist die Kontermutter gemäß DIN 934)Form BCNI: Kugelelement mit Bolzen: Rostfreier Stahl 1.4305Teller: Rostfreier Stahl 1.4305Kontermutter: rostfreier Stahl A2, ISO 4032 (bei M10 und M12 ist die Kontermutter gemäß DIN 934)Form C: mit Gummikappe als RutschsicherungVerwendung als Stellfuß und Druckstück.Es können nicht parallele Auflageflächen bis max. 15° Grad ausgeglichen werden.Die Kunststoffkappe am Gelenkteller verhindert ein Verrutschen.Die statische Belastbarkeit ist begrenzt durch die zulässige Belastbarkeit der Gelenkkugel.Die Werte in den Tabellen gehen von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus.Biege-/Knickbeanspruchungen führen zur Minderung der Belastbarkeit und müssen entsprechend berücksichtigt werden.RoHS-konform: ja

Ab 20,08 €* inkl. MwSt.

Details

Sechskantmutter, Kegelpfanne | SM 1270-3

mit kleiner AuflageflächeMaterial: Kegelpfanne / Mutter:Vergütungsstahl, vergütetbrüniertDie Sechskantmutter mit Kegelpfanne ist eine fest verbundene Einheit aus Sechskantmutter und Kegelpfanne,mit der nicht parallele Spannflächen mit einem Schwenkbereich bis max. 3° ausgeglichen werden können. Mutter und Kugelpfanne sind unverlierbar miteinander verbunden. RoHS-konform: ja

Ab 9,33 €* inkl. MwSt.

Details

Variantentabelle
Durchmesser 1	Artikel	Preis	Bestellen

Produktinformationen "Sechskantmutter, Kegelpfanne | SM 1270-31"

mit großer Auflagefläche

Material:
Kegelpfanne / Mutter:
Vergütungsstahl, vergütet
brüniert

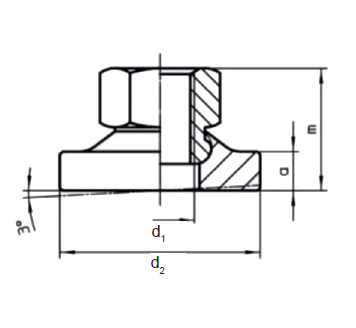

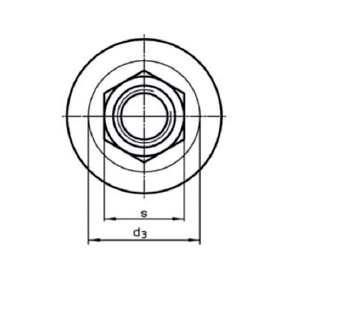

Die Sechskantmutter mit Kegelpfanne ist eine fest verbundene Einheit aus Sechskantmutter und Kegelpfanne
mit der nicht parallele Spannflächen mit einem Schwenkbereich bis max. 3° ausgeglichen werden können.
Mutter und Kugelpfanne sind unverlierbar miteinander verbunden.

RoHS-konform: ja

Compliance:	RoHS-konform
Elementtyp:	Druckstücke, Füße / Räder, Gelenkstücke, Schrauben / Muttern
Material:	Vergütungsstahl
Oberfläche:	Stahl - brüniert
