aus rostfreiem Edelstahl Material:Edelstahl rostfrei 1.4301 Dichtring: blauHydrierter Acrylnitril-Butadien-Kautschuk (HNBR)temperaturbeständig -25 °C bis +150 °C FDA-konformHärte: Härte 85 ±5 Shore A  Hygienic DesignDie Abdeckhülsen sind zertifiziert nach- den Richtlinien der EHEDG,- 3-A Sanitary Standards, Inc. und- DGUV konformund daher besonders für den Einsatz in Hygienebereichen geeignet.Mit ihnen werden vorstehende Außengewinde abgedeckt und gleichzeitig Kontermuttern ersetzt. Die gedichteten Anschraubflächen ermöglichen eine totraumfreie Befestigung. Die hohe Oberflächengüte verhindert das Anhaften von Schmutz bzw. erleichtert die Reinigung. RoHS-konform: ja

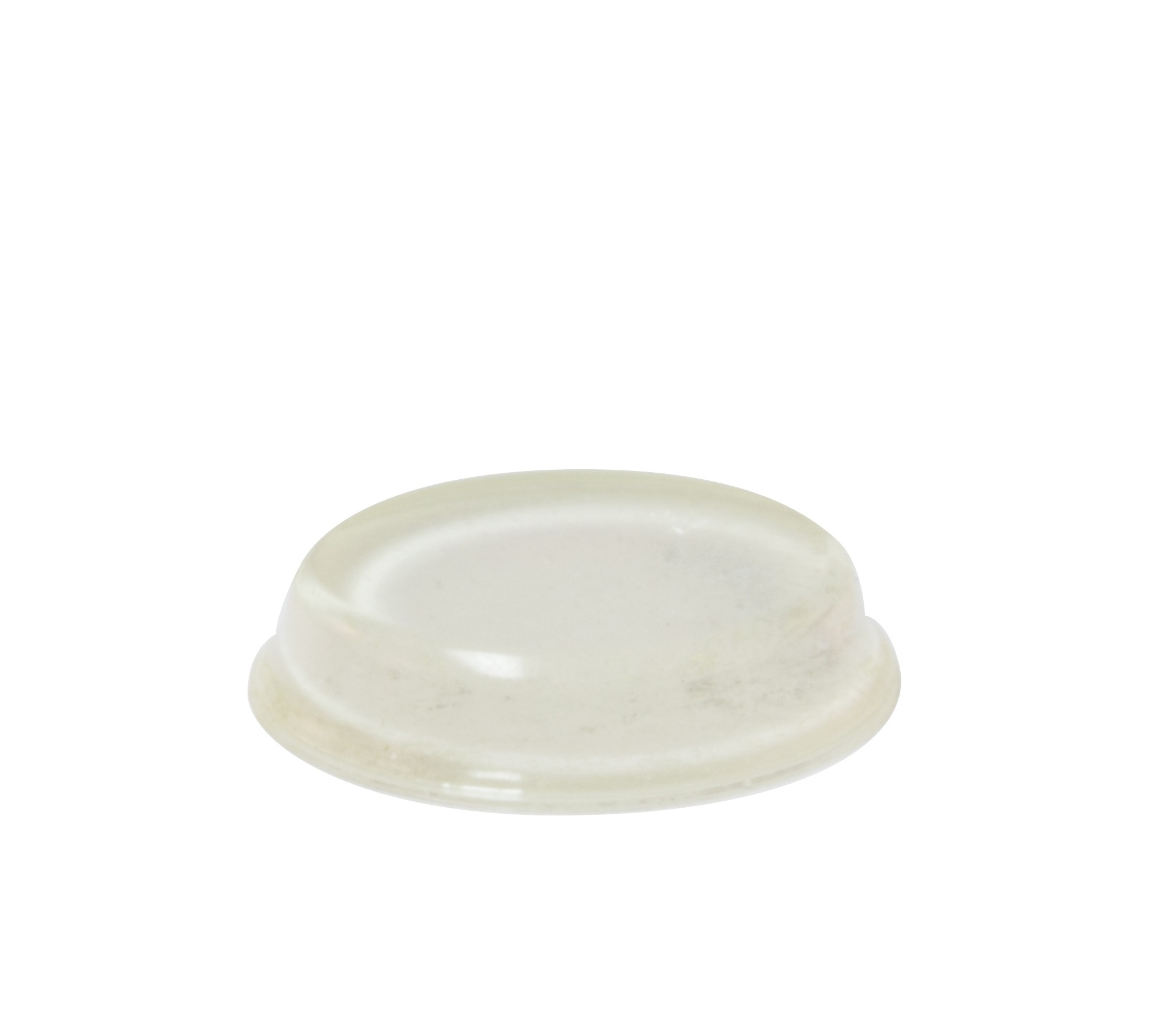

selbstklebend, transparent Material: PolyurethanKlebstoff: AcrylatHärte: Shore Härte A 70-80Farbe: transparent Die Elastikfüße verhindern Verrutschen, Zerkratzen, Vibrationen. Als Fuß für Geräte, Anschlagpuffer für Türen, Schiebetüren, Deckel, Klappen, Schubladen, als Dämpfer akustischer Schwingungen einsetzbar.

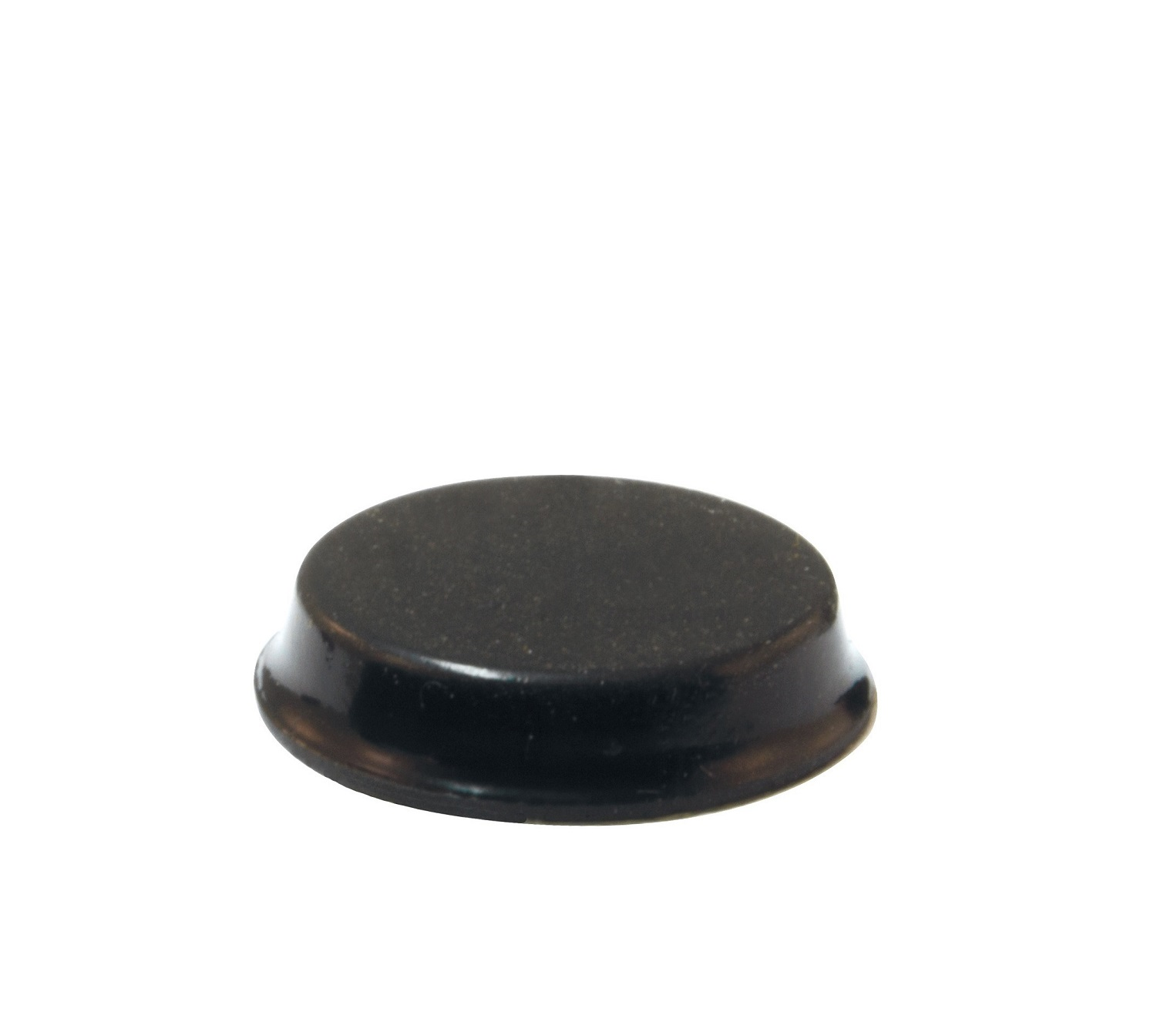

selbstklebend, schwarz Material: PolyurethanKlebstoff: AcrylatHärte: Shore Härte A 65-75Farbe: schwarz Die Elastikfüße verhindern Verrutschen, Zerkratzen, Vibrationen. Als Fuß für Geräte, Anschlagpuffer für Türen, Schiebetüren, Deckel, Klappen, Schubladen, als Dämpfer akustischer Schwingungen einsetzbar.

mit Verstellspindel aus Stahl und KunststofffußMaterial:Fußteller: Kunststoff (Polyamid PA)glasfaserverstärkttemperaturbeständig -30 °C bis +100 °Cschwarz, mattVerstellspindel: Stahl, Festigkeitsklasse 5.8verzinkt, blau passiviertSechskantmutter: ISO 4032, Stahlverzinkt, blau passiviertGummiauflage (Form C+D): Acrylnitril-Butadien-Kautschuk (NBR)Härte 70 Shore A,schwarzForm A: ohne Mutter, ohne GummiauflageForm B: mit Mutter, ohne GummiauflageForm C: ohne Mutter, mit GummiauflageForm D: mit Mutter, mit Gummiauflagehohe statische Belastbarkeit durch hochwertigen Kunststoffund leicht stufenförmige Form,Lastverteilung durch Verrippung auf einen großen Bereich.Gelenkfüße werden montiert geliefert, sind aber demontierbar.Angaben zur statischen Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftungfür mögliche Folgeschäden beim Einsatz der Gelenkfüße.Bei Überschreitung der Werte ist bleibende Verformung bzw. der Bruch des Kunststofftellers möglich.Die Wertermittlung erfolgte durch eine Versuchsreihe, bei der eine begrenzte Anzahl von Gelenkfüßeneine begrenzte Zeit mit einer senkrecht zum Teller wirkenden statischen Kraft belastet wurde.Die Eignung der Stellfüße für den jeweiligen Einsatz muss der Anwender ermitteln.RoHS-konform: ja

mit Stahlspindel und Kunststofffuß Material:Fuß: Kunststoff (Polyamid PA)glasfaserverstärktschwarz, matttemperaturbeständig bis 100° CVerstellspindel: Stahl Festigkeitsklasse 5.8 verzinkt, blau passiviertSechskantmutter: Stahl ISO 4032verzinkt, blau passiviertGummiauflage: (NBR) 70 Shore Aschwarz Form B: mit Mutter, ohne GummiauflageForm D: mit Mutter, mit Gummiauflage Die Gelenkfüße erzielen ihre hohe statische Belastbarkeit durch die Verwendung eines hochwertigen Kunststoffes und einer Formgebung, welche die Last auf einen großen Bereich verteilt.Gelenkfüße werden montiert geliefert, sind aber demontierbar. Hinweis:Bei Überschreitung der in der Tabelle angegebenen Werte der statischenBelastbarkeit kann es zum Bruch des Kunststofftellers kommen.Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzteAnzahl von Gelenkfüssen eine begrenzte Zeit durch eine senkrecht zum Tellerwirkende, statische Kraft beaufschlagt wurden. Abhängig vom Einsatz- undBelastungsfall muss jedoch mit einem Sicherheitsfaktor gerechnet werden, sodass die zulässige Belastbarkeit unter der in der Tabelle angegebenen Wert liegt. RoHS-konform: ja

mit Gewindebuchse aus Stahl und Kunststofffuß Material:Fuß: Kunststoff (Polyamid PA)glasfaserverstärktschwarz, matttemperaturbeständig bis 100° CGewindebuchse: Stahl Festigkeitsklasse 5.8 verzinkt, blau passiviertSechskantmutter: Stahl ISO 4032verzinkt, blau passiviertGummiauflage: (NBR) 70 Shore A, schwarz Form A: mit Mutter, ohne GummiauflageForm C: mit Mutter, mit Gummiauflage Die Gelenkfüße erzielen ihre hohe statische Belastbarkeit durch die Verwendung eines hochwertigenKunststoffes und einer Formgebung, welche die Last auf einen großen Bereich verteilt.Gelenkfüße werden montiert geliefert, sind aber demontierbar. Hinweis:Bei Überschreitung der in der Tabelle angegebenen Werte der statischenBelastbarkeit kann es zum Bruch des Kunststofftellers kommen.Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzteAnzahl von Gelenkfüssen eine begrenzte Zeit durch eine senkrecht zum Tellerwirkende, statische Kraft beaufschlagt wurden. Abhängig vom Einsatz- undBelastungsfall muss jedoch mit einem Sicherheitsfaktor gerechnet werden, sodass die zulässige Belastbarkeit unter der in der Tabelle angegebenen Wert liegt. RoHS-konform: ja

mit Gewindebuchse aus rostfreiem Edelstahl und Kunststofffuß Material:Fuß: Kunststoff (Polyamid PA)glasfaserverstärktschwarz, matttemperaturbeständig bis 100° CGewindebuchse: Edelstahl rostfrei 1.4305Sechskantmutter: Stahl ISO 4032, Edelstahl rostfrei 1.4301Gummiauflage: (NBR) 70 Shore Aschwarz Form A: mit Mutter, ohne GummiauflageForm C: mit Mutter, mit Gummiauflage Die Gelenkfüße erzielen ihre hohe statische Belastbarkeit durch die Verwendung eines hochwertigenKunststoffes und einer Formgebung, welche die Last auf einen großen Bereich verteilt.Gelenkfüße werden montiert geliefert, sind aber demontierbar. Hinweis:Bei Überschreitung der in der Tabelle angegebenen Werte der statischenBelastbarkeit kann es zum Bruch des Kunststofftellers kommen.Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzteAnzahl von Gelenkfüssen eine begrenzte Zeit durch eine senkrecht zum Tellerwirkende, statische Kraft beaufschlagt wurden. Abhängig vom Einsatz- undBelastungsfall muss jedoch mit einem Sicherheitsfaktor gerechnet werden, sodass die zulässige Belastbarkeit unter der in der Tabelle angegebenen Wert liegt. RoHS-konform: ja

mit Verstellspindel aus Edelstahlund KunststofffußMaterial:Fußteller: Kunststoff, Polyamid (PA)glasfaserverstärkttemperaturbeständig -30 °C bis +100 °Cschwarz, mattVerstellspindel: Edelstahl 1.4305Sechskantmutter: ISO 4032, Edelstahl A2Gummiauflage (Form C+D): Acrylnitril-Butadien-Kautschuk (NBR)Härte 70 Shore A, schwarzForm A: ohne Mutter, ohne GummiauflageForm B: mit Mutter, ohne GummiauflageForm C: ohne Mutter, mit GummiauflageForm D: mit Mutter, mit Gummiauflagehohe statische Belastbarkeit durch hochwertigen Kunststoffund leicht stufenförmige Form,Lastverteilung durch Verrippung auf einen großen Bereich.Gelenkfüße werden montiert geliefert, sind aber demontierbar.Angaben zur statischen Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftungfür mögliche Folgeschäden beim Einsatz der Gelenkfüße.Bei Überschreitung der Werte ist bleibende Verformung bzw. der Bruch des Kunststofftellers möglich.Die Wertermittlung erfolgte durch eine Versuchsreihe, bei der eine begrenzte Anzahl von Gelenkfüßeneine begrenzte Zeit mit einer senkrecht zum Teller wirkenden statischen Kraft belastet wurde.Die Eignung der Stellfüße für den jeweiligen Einsatz muss der Anwender ermitteln.RoHS-konform: ja

mit Verstellspindel aus Edelstahl und Kunststofffuß Material:Fuß: Kunststoff (Polyamid PA)  glasfaserverstärktschwarz, matttemperaturbeständig bis 100° CVerstellspindel: Edelstahl rostfrei 1.4305Sechskantmutter: Stahl ISO 4032, Edelstahl rostfrei 1.4301Gummiauflage: (NBR) 70 Shore A, schwarz Form B: mit Mutter, ohne GummiauflageForm D: mit Mutter, mit Gummiauflage Die Gelenkfüße erzielen ihre hohe statische Belastbarkeit durch die Verwendung eines hochwertigenKunststoffes und einer Formgebung, welche die Last auf einen großen Bereich verteilt.Gelenkfüße werden montiert geliefert, sind aber demontierbar. Hinweis:Bei Überschreitung der in der Tabelle angegebenen Werte der statischenBelastbarkeit kann es zum Bruch des Kunststofftellers kommen.Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzteAnzahl von Gelenkfüssen eine begrenzte Zeit durch eine senkrecht zum Tellerwirkende, statische Kraft beaufschlagt wurden. Abhängig vom Einsatz- undBelastungsfall muss jedoch mit einem Sicherheitsfaktor gerechnet werden, sodass die zulässige Belastbarkeit unter der in der Tabelle angegebenen Wert liegt. RoHS-konform: ja

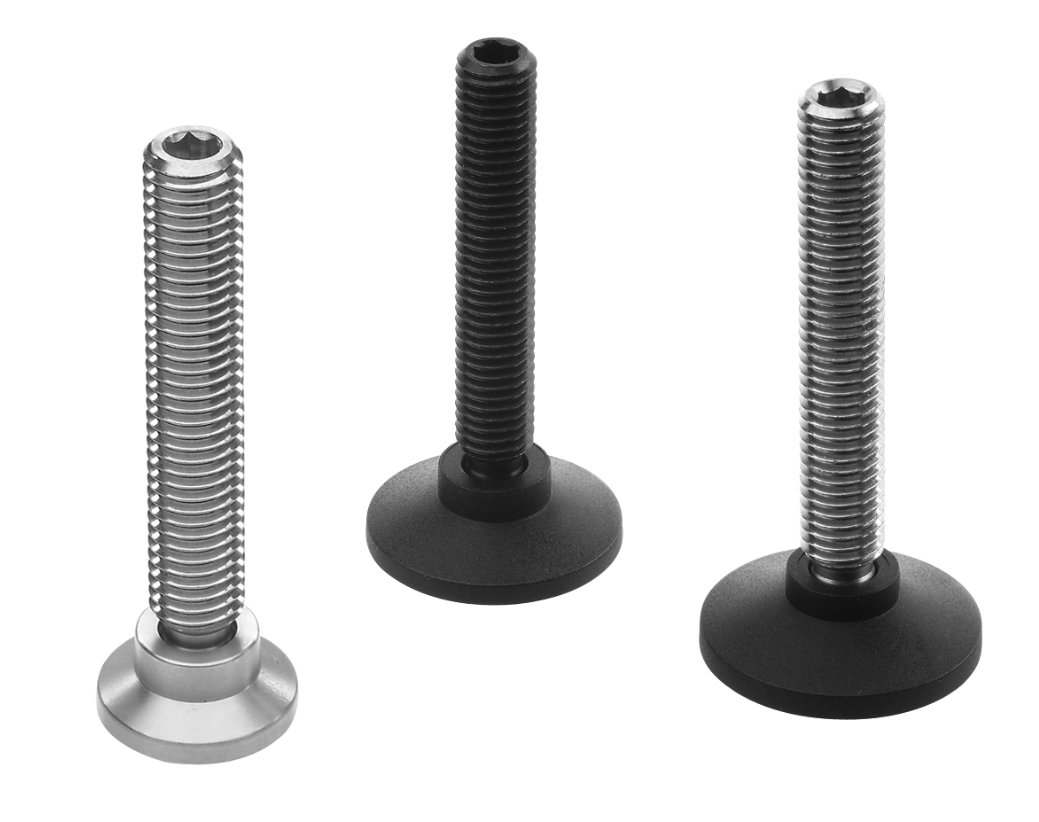

mit Druckstück und Verstellspindel Material: ST: Druckstück: Kunststoff (Polyacetal POM) temperaturbest. bis 80 °C schwarz, matt  Schraube: Stahl Festigkeitsklasse 5.8, brüniert NI: Druckstück: Kunststoff (Polyacetal POM) temperaturbest. bis 80 °C schwarz, matt Schraube: Edelstahl 1.4305 NV: Druckstück: Edelstahl 1.4305 O-Ring: Fluor-Kautschuk (FKM) temperaturbeständig bis 200 °C Schraube: Edelstahl 1.4305Der Kugeldurchmesser ist kleiner als der Kerndurchmesser der Gewinde, so auch kugelseitiges Einschrauben möglich.Edelstahl-Druckstück mit O-Ring. Die Angaben über die statische Belastbarkeit der Kunststoff-Druckstücke sind Richtwerte und wurden durch eine Versuchsreihe ermittelt. Dabei wurde das Druckstück über den Gewindestift senkrecht belastet. Bei der angegebenen Belastung von 3,5 kN wurden weder eine bleibende Deformation noch Brüche festgestellt. RoHS-konform: jaGelenkstücke SM 1242 werden zum Aufstellen und Nivellieren von Geräten und Vorrichtungen oder zum Andrücken und Spannen verwendet. Das Druckstück aus Kunststoff verhindert Beschädigungen an empfindlichen Oberflächen, die Edelstahlausführung kann durch die verwendeten Werkstoffe auch in aggressiveren Umgebungen eingesetzt werden.

mit Kugelelement und Teller Material:Form A: Kugelelement: Automatenstahl, induktivgehärtet, brüniert Teller: Stahl vergütet, brüniertForm DN: Kugelelement: Edelstahl 1.4305 Teller: Thermoplast, weißForm NI: Kugelelement: Edelstahl 1.4305 Teller: Edelstahl 1.4305 Verwendung als Füße und Druckstücke.Sie können mit den meisten Schraubensorten verbunden werden. Es können nicht parallele Auflageflächen bis max. 15° Grad ausgeglichen werden.Temperatureinsatzbereich für Ausführung in Thermoplast von - 30 °C bis + 80 °C. RoHS-konform: ja

mit Bolzen und Kugelelement Material:Form B: Kugelelement, Bolzen: Automatenstahl, induktivgehärtet, brüniertTeller: Stahl vergütet, brüniertForm BDN: Kugelelement, Bolzen: Edelstahl 1.4305Teller: Thermoplast, weißForm BNI: Kugelelement, Bolzen: Edelstahl 1.4305Teller: Edelstahl 1.4305 Verwendung als Füße und Druckstücke. Sie können mit den meisten Schraubensorten verbunden werden. Es können nicht parallele Auflageflächen bis max. 15° Grad ausgeglichen werden.Temperatureinsatzbereich Thermoplastausführung von - 30 °C bis + 80 °C. RoHS-konform: ja

mit Bolzen, Kugelelement und Gummikappeals RutschsicherungMaterial:Form BC: Kugelelement mit Bolzen: Stahl, gehärtet, brüniertTeller: Vergütungsstahl vergütet, brüniertForm BCDN: Kugelelement mit Bolzen: Edelstahl rostfrei 1.4305Teller: Thermoplast (POM), weißForm BCNI: Kugelelement mit Bolzen: Edelstahl rostfrei 1.4305Teller: Edelstahl rostfrei 1.4305Form C: mit Gummikappe als RutschsicherungVerwendung als Stellfuß und Druckstück.Es können nicht parallele Auflageflächen bis max. 15° Grad ausgeglichen werden.Die Kunststoffkappe am Gelenkteller verhindert ein Verrutschen.Die statische Belastbarkeit ist begrenzt durch die zulässige Belastbarkeit der Gelenkkugel.Die Werte in den Tabellen gehen von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus.Biege-/Knickbeanspruchungen führen zur Minderung der Belastbarkeit und müssen entsprechend berücksichtigt werden.

mit Teller, Kugelelement und GummikappeMaterial:Form AC: Kugelelement: Stahl, gehärtet, brüniertTeller: Vergütungsstahl vergütet, brüniertForm CDN: Kugelelement: Edelstahl rostfrei 1.4305Teller: Thermoplast (POM), weißForm CNI:Kugelelement: Edelstahl rostfrei 1.4305Teller: Edelstahl rostfrei 1.4305Form C: mit Gummikappe als RutschsicherungRoHS-konform: jaVerwendung als Stellfuß und Druckstück.Es können nicht parallele Auflageflächen bis max. 15° Grad ausgeglichen werden.Die Kunststoffkappe am Gelenkteller verhindert ein Verrutschen. Die statische Belastbarkeit ist begrenzt durch die zulässige Belastbarkeit der Gelenkkugel.Die Werte in den Tabellen gehen von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus.Biege-/Knickbeanspruchungen führen zur Minderung der Belastbarkeit und müssen entsprechend berücksichtigt werden.

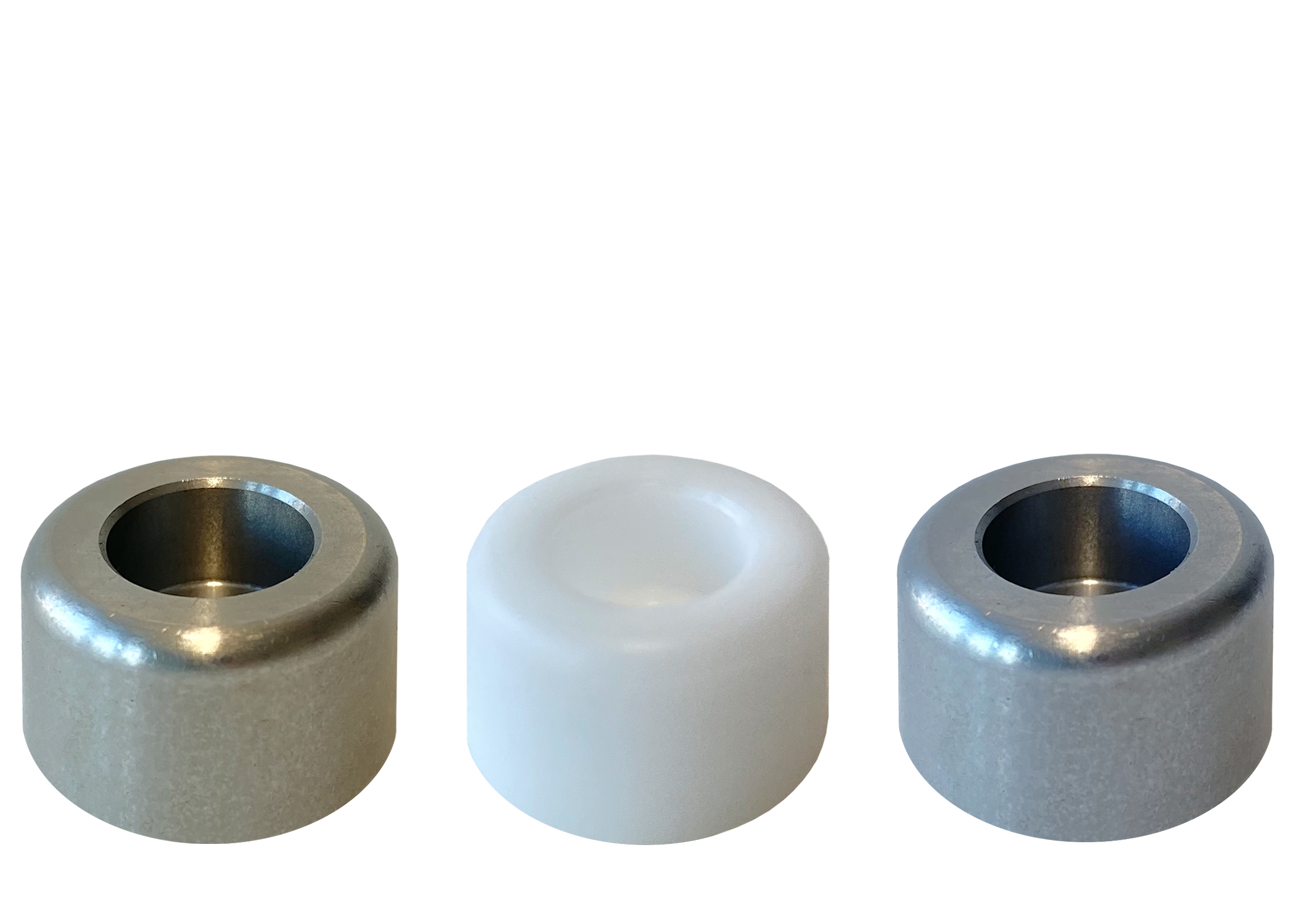

Material:NI: Edelstahl rostfrei 1.4305KU: KunststoffST: Stahl, verzinkt - Restbestände auf Anfrage:STB: Stahl, gehärtet und brüniertMaße d / d2 / h1 leicht abweichend RoHS-konform: ja Maschinenfüße werden eingesetzt für die Lastabtragung und die elastische Lagerung von Maschinen jeder Art.

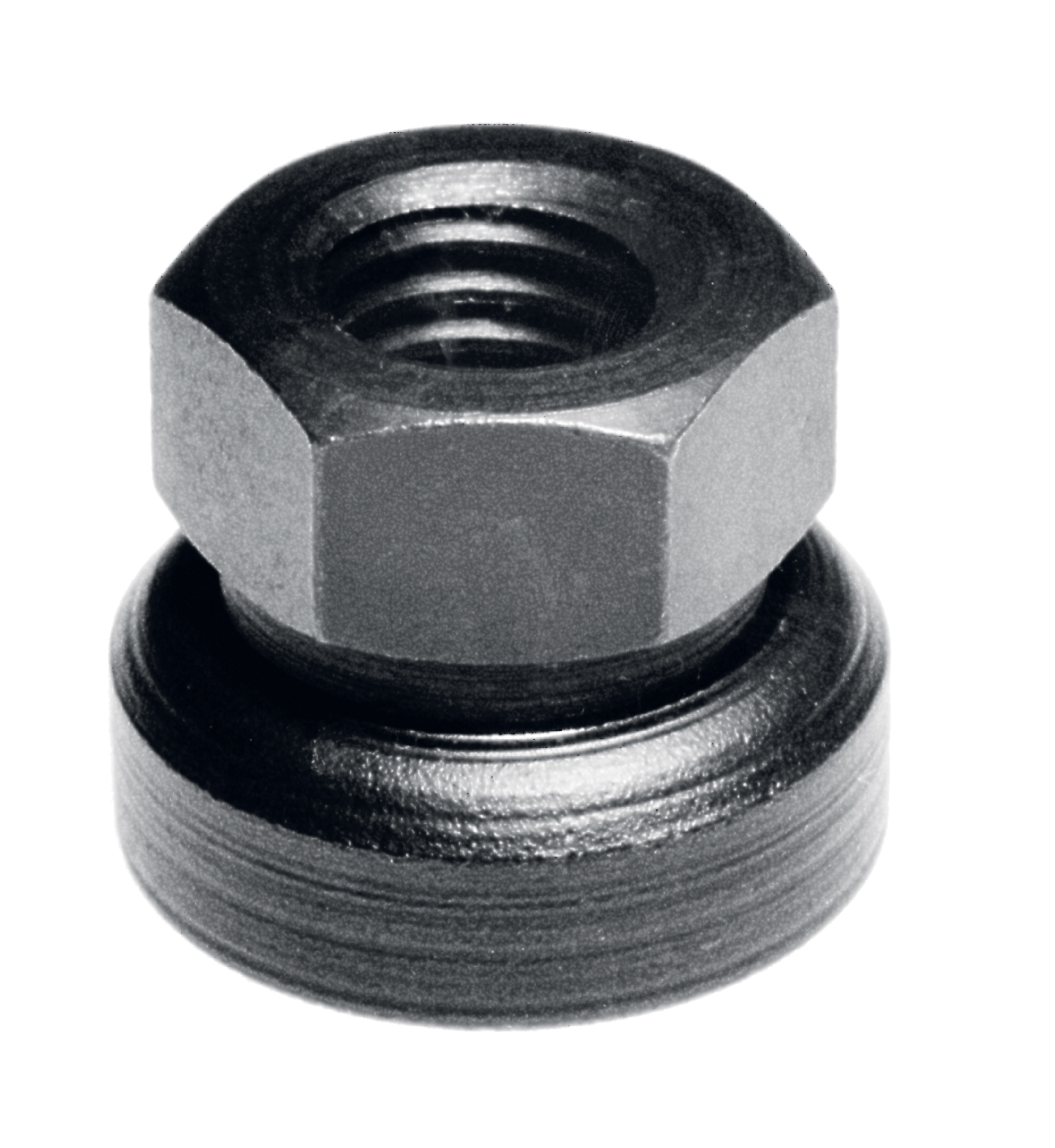

mit kleiner AuflageflächeMaterial: Vergütungsstahl, vergütetbrüniert RoHS-konform: ja Die Sechskantmutter mit Kegelpfanne ist eine fest verbundene Einheit aus Sechskantmutter und Kegelpfanne, mit der nicht parallele Spannflächen mit einem Schwenkbereich bis max. 3° ausgeglichen werden können. Mutter und Kugelpfanne sind unverlierbar miteinander verbunden.

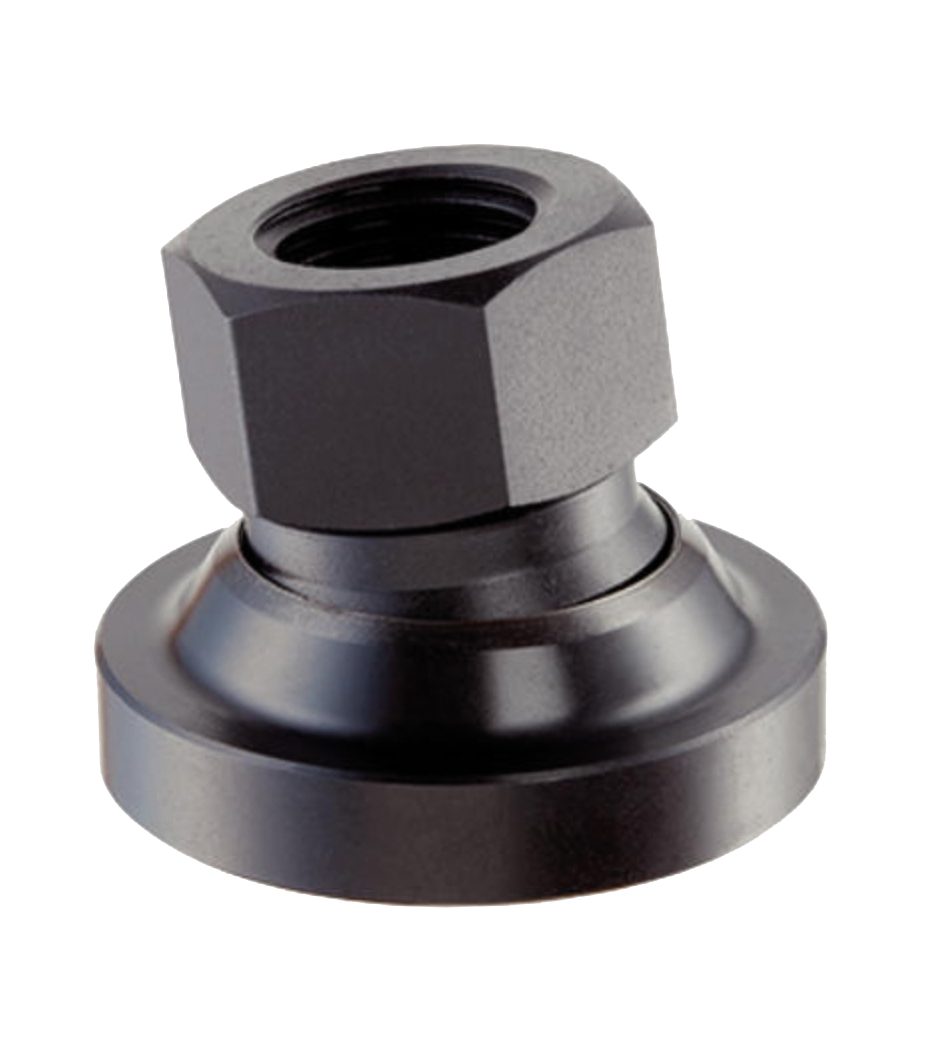

mit großer AuflageflächeMaterial: Vergütungsstahl, vergütetbrüniert RoHS-konform: jaDie Sechskantmutter mit Kegelpfanne ist eine fest verbundene Einheit aus Sechskantmutter und Kegelpfanne mit der nicht parallele Spannflächen mit einem Schwenkbereich bis max. 3° ausgeglichen werden können. Mutter und Kugelpfanne sind unverlierbar miteinander verbunden.

Stellfuß aus Edelstahlmit Verstellhülse Material: Fußteller: Edelstahl 1.4301, gedrehtSpindel: Edelstahl 1.4301, gedrehtVerstellhülse: Edelstahl 1.4301, gedrehtDichtungen: blau, FDA-konform Härte:- Dichtring: NBR, Härte 70 ±5 Shore A- Abstreifer: TPU, Härte 95 ±5 Shore A- Gelenkdichtring: HNBR, Härte 85 ±5 Shore A- Bodendichtung: Silikon, Härte 85 ±5 Shore AEinsatztemperatur: -20 °C bis +100 °C Form A: ohne Befestigungsbohrungen Form B: mit Befestigungsbohrungen Hygienic Design Diese Stellfüße sind nach den Richtlinien der 3-A Sanitary Standards, Inc. und DGUV Test und die Stellfüße Form B mit Befestigungsbohrungen auch nach EHEDG zertifiziert und daher besonders für den Einsatz in Hygienebereichen geeignet.Die Bodendichtung schützt den Raum unter dem Fußteller vor Verschmutzung.Dazu muss der Fuß mittels der Befestigungsbohrungen angeschraubt und durch das Gewicht des zu tragenden Bauteils angepresst sein. Der Dichtring oberhalb der Verstellhülse ermöglicht eine totraumfreie Befestigung. Hygienegerechte Befestigungsmittel wie Schrauben und Muttern SM 1265-9 und 1265-10 und eine lagerichtige Einbringung der Montagebohrungen sind dabei zwingend erforderlich. Bewegliche Teile sind durch den Abstreifer bzw. die Kugeldichtung gegenüber der Umgebung abgedichtet. Die hohe Oberflächengüte verhindert das Anhaften von Schmutz bzw. erleichtert die Reinigung.Die Werte für die statische Belastbarkeit in der Tabelle gelten bei einer reinen Druckbelastung senkrecht zum Gelenkfuß. Häufig auftretende zusätzliche Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit. RoHS-konform: jaDGUV-zertifiziert3-A Sanitary Standard 88-01-konform

mit Spindel und Fußteller aus StahlMaterial:Fußteller: Stahlverzinkt, blau passiviertVerstellspindel: Stahlverzinkt, blau passiviertSechskantmutter: ISO 4032 Stahlverzinkt, blau passiviertGummiauflage (Form KR): Elastomer (TPE) ≈ Härte 80 Shore A, schwarz, aufgeklipstGummiauflage (Form GV): Acrylnitril-Butadien-Kautschuk (NBR) Härte 70±5 Shore A, schwarzaufvulkanisiertForm OS: ohne Kappe/Gummiauflage, mit MutterForm KR: mit aufgeklipster Gummiauflage, mit MutterForm GV: mit aufvulkanisierter Gummiauflage, mit MutterDie Stellfüße können in unterschiedlichen Kombinationen von Fußteller- und Spindelvarianten universell eingesetzt werden.Die Fußteller mit Gummiauflage schützen empfindliche Oberflächen und vermindern ein seitliches Verrutschen.Ausführung Schrauben M08/M10/M12 mit Außensechskant SW1. Ausführung Schrauben M16/M20/M24 mit Innensechskant oben und Schlüsselfläche SW2 unten. Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.RoHS-konform: ja

mit Spindel und Fußteller aus Edelstahl Material:Fußteller: Edelstahl 1.4301blank, geschliffenVerstellspindel: Edelstahl 1.4305Sechskantmutter: ISO 4032, Edelstahl A2Gummiauflage (Form KR): Thermoplastisches Elastomer (TPE) ≈ Härte 80 Shore A, schwarzaufgeklipstGummiauflage (Form GV): Acrylnitril-Butadien-Kautschuk (NBR) Härte 70±5 Shore A, schwarzaufvulkanisiertForm OS: ohne Kappe/Gummiauflage, mit MutterForm KR: mit aufgeklipster Gummiauflage, mit MutterForm GV: mit aufvulkanisierter Gummiauflage, mit MutterDie Stellfüße können in unterschiedlichen Kombinationen von Fußteller- und Spindelvarianten universell eingesetzt werden.Die Fußteller mit Gummiauflage schützen empfindliche Oberflächen und vermindern ein seitliches Verrutschen.Ausführung Schrauben M08/M10/M12 mit Außensechskant SW1.Ausführung Schrauben M16/M20/M24 mit Innensechskant oben und Schlüsselfläche SW2 unten.Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.RoHS-konform: ja
