AuflagebolzenMaterial: ST: Einsatzstahl, gehärtet brüniert, geschliffenVerwendung als Abstützung, Druckstücke und Auflage für Vorrichtungen und Werkstücke im Maschinenbau, Vorrichtungsbau, Werkzeugbau
RoHS-konform: ja
Auflagebolzenanschraubbar
Material: Einsatzstahl, einsatzgehärtetbrüniert und geschliffen
Form B: zylindrischForm C: abgeflachtDie zylindrischen Aufnahmebolzen (Form B) zum Positionieren in Bohrungen mit Passmaß
und auch als Anschläge und Füße verwendbar.Abgeflachte Aufnahmebolzen (Form C) werden zum Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen
oder zur Festlegung von zu positionierenden Teilen in nur eine Richtung verwendet.Zusätzliche Sicherheit durch Befestigungsmöglichkeit von oben und unten (kann auch zur Demontage genutzt werden).Größe 6 nur von oben anschraubbar.Äußere Baumaße sind ähnlich DIN 6321. RoHS-konform: ja
Auflagebolzenzylindrisch
Material: ST: Werkzeugstahl, gehärtetgeschliffenNI: Edelstahl rostfrei 1.4112, gehärtet
Form A: zylindrisch (DIN 6321 Form A)mit Auflagefläche ohne Zentrum.Als Auflage, Anschläge und Füße einsetzbar.Form B: zylindrisch
(DIN 6321 Form B)
um Positionieren in Bohrungen mit Passmaß, Auch als Anschläge und Füße verwendbar.Gemäß DIN 6321 Auflagefläche mit Zentrum zulässig.Form C: zylindrisch, abgeflacht
(DIN 6321 Form C)
Zur Überbrückung von Toleranzen im Abstandsmaß zweier Bohrungen oder zur Festlegung von zu positionierenden Teilen in nur eine Richtung.Gemäß DIN 6321 Auflagefläche mit Zentrum zulässig.
RoHS-konform: ja
abziehbarzylindrischForm A und C
Material: Werkzeugstahlgehärtet und geschliffen
Form A: zylindrischForm C: zylindrisch, abgeflacht
siehe auch Aufnahmebolzen | SM 1280-5 B/DForm B: zylindrisch, abgesetztForm D: zylindrisch, abgesetzt, abgeflacht
RoHS-konform: ja
abziehbarzylindrisch, abgesetztForm B und D
Material: Werkzeugstahlgehärtet und geschliffen
Form B: zylindrisch, abgesetztForm D: zylindrisch, abgesetzt, abgeflacht
siehe auchAufnahmebolzen | SM 1280-5 A/CForm A: zylindrischForm C: zylindrisch, abgeflacht
RoHS-konform: ja

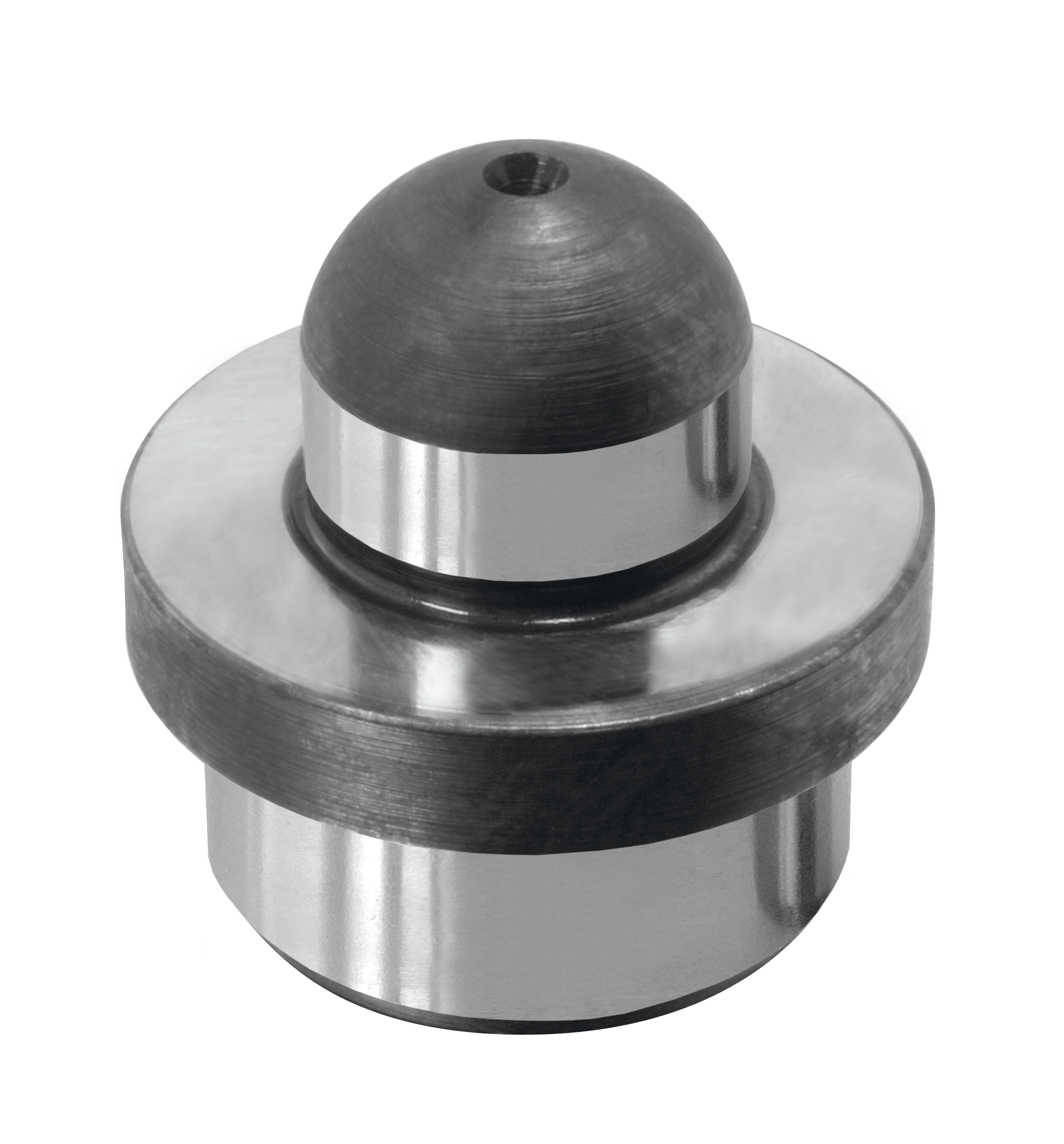

mit KugelansatzForm A - nicht abgesetzteinseitiges Innengewindenicht abgeflacht, zylindrisch
Material:ST: Werkzeugstahlgehärtet und geschliffenNI: Edelstahl rostfreigehärtet und geschliffen
Durch den Kugelansatz wird das Einlegen der Werkstücke erleichtert und verhindert ein Verkanten.
RoHS-konform: ja
mit KugelansatzForm B - abgesetzteinseitiges Innengewindezylindrisch, nicht abgeflacht
Material:ST: Werkzeugstahlgehärtet und geschliffenNI: Edelstahl 1.4305gehärtet und geschliffen
Der Kugelansatz erleichtert das Einlegen der Werkstücke und verhindert das Verkanten.
RoHS-konform: ja
mit KugelansatzForm C - nicht abgesetztabgeflacht
Material:ST: Werkzeugstahlgehärtet und geschliffenNI: Edelstahl 1.4305gehärtet und geschliffen
Durch den Kugelansatz wird das Einlegen der Werkstücke erleichtert und verhindert ein Verkanten.
RoHS-konform: ja
mit KugelansatzForm D - abgeflachtabgesetzt
Material:ST: Werkzeugstahlgehärtet und geschliffenNI: Edelstahl 1.4305gehärtet und geschliffen
Durch den Kugelansatz wird das Einlegen der Werkstücke erleichtert und verhindert ein Verkanten.
RoHS-konform: ja

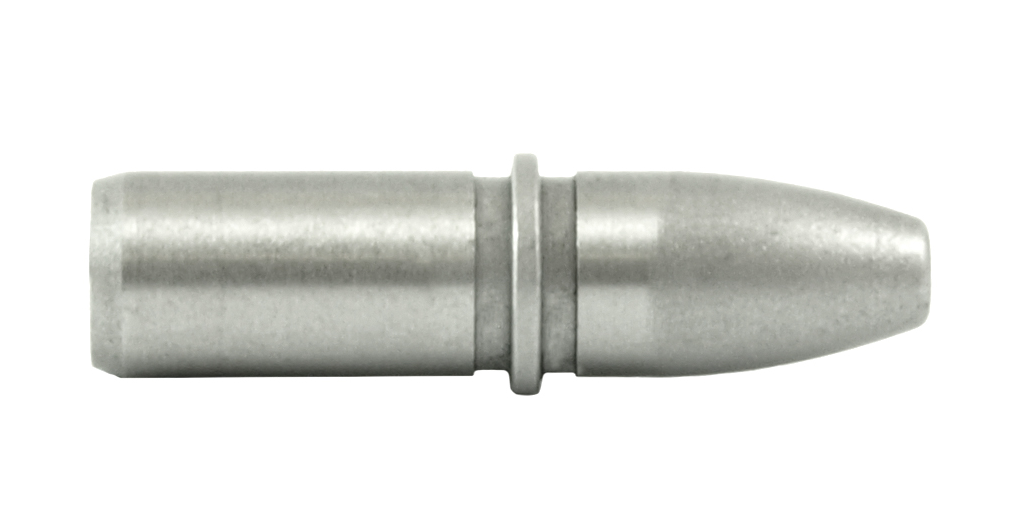

Material: Stahl, gehärtetgeschliffenFührungsbolzen werden in Verbindung mit Buchsen zum exakten Positionieren von Bauteilen eingesetzt.
RoHS-konform: ja

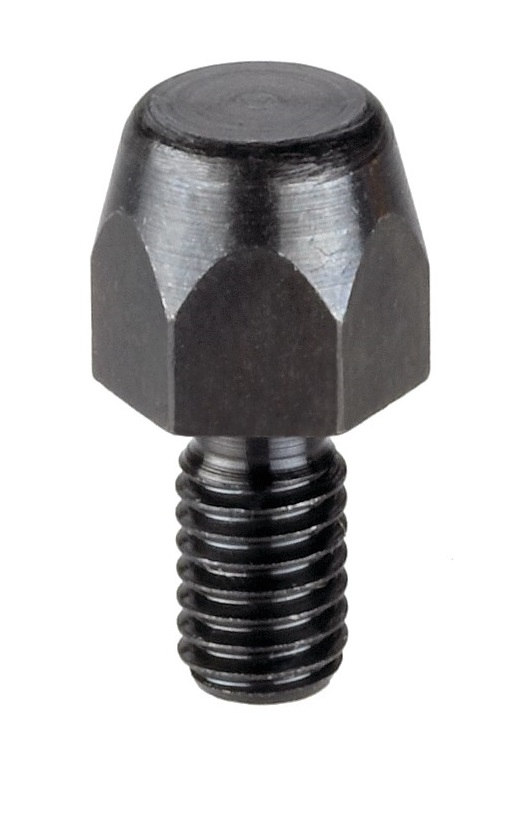

mit Gewindezapfen
Material: Vergütungsstahlungehärtetbrüniert
Auflagefläche ohne Zentrum.Verwendung im Vorrichtungsbau als Fuß, oder auch als Auflageelement und Anschlag.
RoHS-konform: ja
zylindrisch
Material: WerkzeugstahlgehärtetGrundkörper brüniert
Form A: geschliffen auf Passung g6Form B: ungeschliffen, 0,5 mm Aufmaß zu Form A
Planseiten mit ZentrierungHohe RundlaufgenauigkeitPassmaß zur genauen PositionierungEinsatz zum Positionieren, auch als Anschläge oder Füße.
RoHS-konform: ja
freigefräst
Material: WerkzeugstahlgehärtetGrundkörper brüniert
Form A: geschliffen auf Passung g6Form B: ungeschliffen, 0,5 mm Aufmaß
Planseiten mit Zentrierunghohe RundlaufgenauigkeitPassmaß zur genauen PositionierungEinsatz zum Positionieren, auch als Anschläge oder Füße.
RoHS-konform: ja

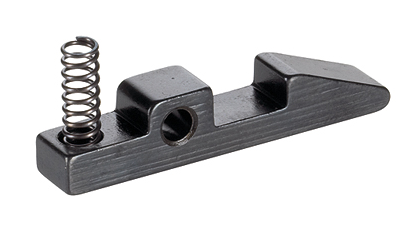

Schnapper mit Feder
Material: Vergütungsstahlbrüniertim Bereich _ _ _ gehärtetDie Schnapper mit Feder, gefertigt nach DIN 6310, werden beispielsweise als Verriegelungselement eingesetzt.
RoHS-konform: ja

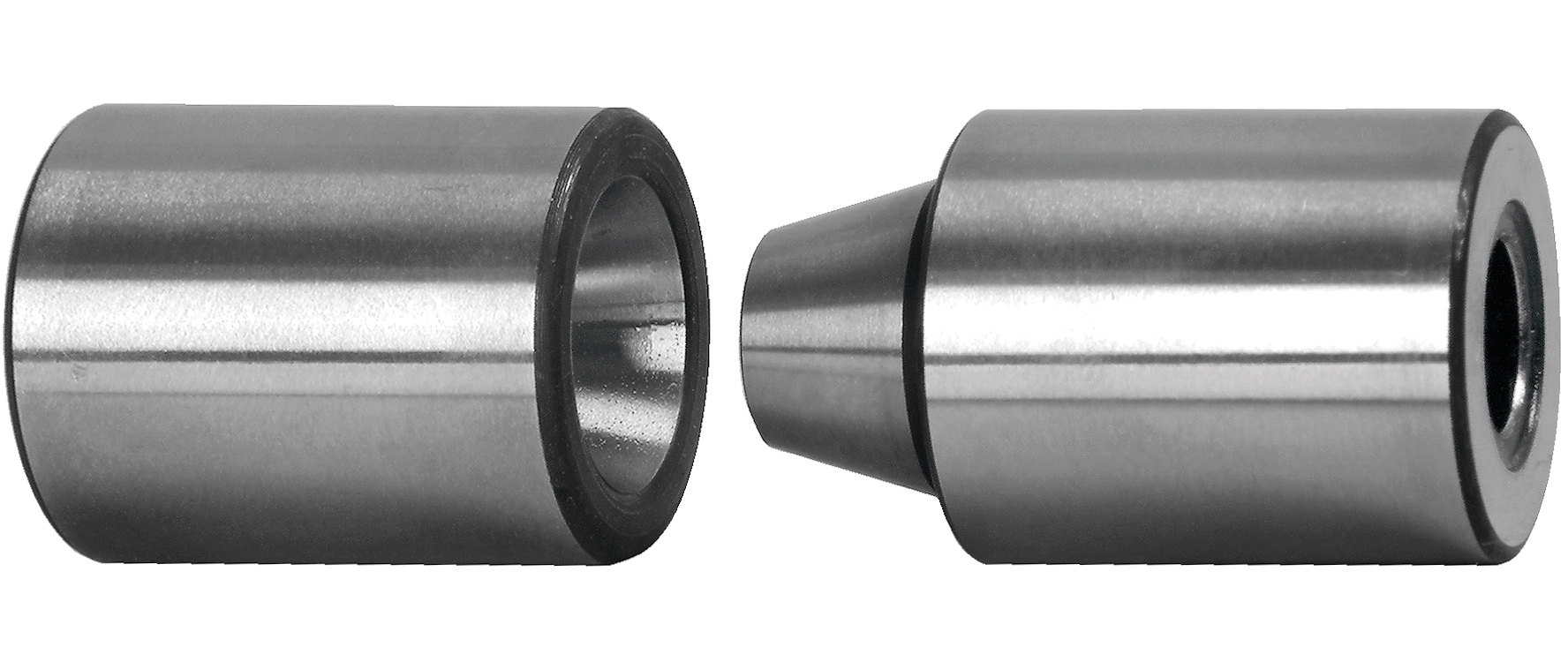

Einzelteile A + B
Zentrierbuchse und ZentrierkegelMaterial: Spezialstahlgehärtet und geschliffenbestehend ausZentrierbuchse Teil A undZentrierkegel Teil BDie Zentrierbuchse, das Einzelteil A, wird mit einer zylindrischen Senkung für eine Zylinderschraube SM 1291-01 gefertigt.
Hierdurch ist eine Verschraubung des Einzelteils A von vorne möglich, ohne das Werkzeug zu zerlegen.
Sondermaße auf Anfrage.
RoHS-konform: ja
Einzelteile A + BZentrierbuchse und Zentrierkegel
Material:Spezialstahlgehärtet und geschliffenbestehend ausZentrierbuchse Teil A undZentrierkegel Teil BDie Zentrierbuchse, das Einzelteil A, wird mit einer zylindrischen Senkung für eine Zylinderschraube SM 1291-01 gefertigt.Hierdurch ist eine Verschraubung des Einzelteils A von vorne möglich, ohne das Werkzeug zu zerlegen.
RoHS-konform: ja

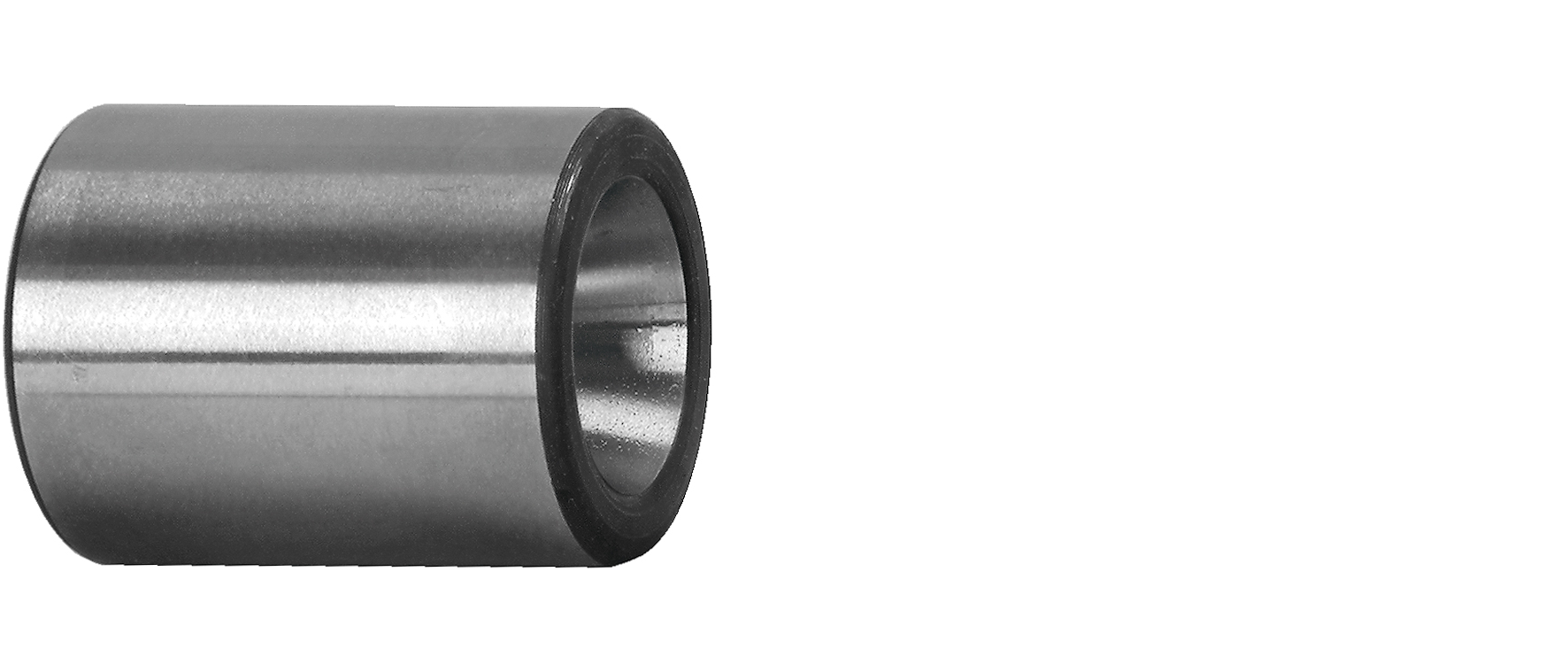

Einzelteil A Zentrierbuchse
Material: Spezialstahlgehärtet und geschliffen
Das Einzelteil A wird mit einer zylindrischen Senkung für Zylinderschraube SM 1291-01 gefertigt. Hierdurch ist eine Verschraubung des Einzelteils A von vorne möglich, ohne das Werkzeug zu zerlegen.Sondermaße auf Anfrage.
RoHS-konform: ja
Einzelteil AZentrierbuchse
Material: Spezialstahlgehärtet und geschliffenDie Zentrierbuchse, das Einzelteil A, wird mit
einer zylindrischen Senkung
für eine Zylinderschraube SM
1291-01 gefertigt. Hierdurch
ist eine Verschraubung des
Einzelteils A von vorne möglich,
ohne das Werkzeug zu
zerlegen.
Sondermaße auf Anfrage.
RoHS-konform: ja

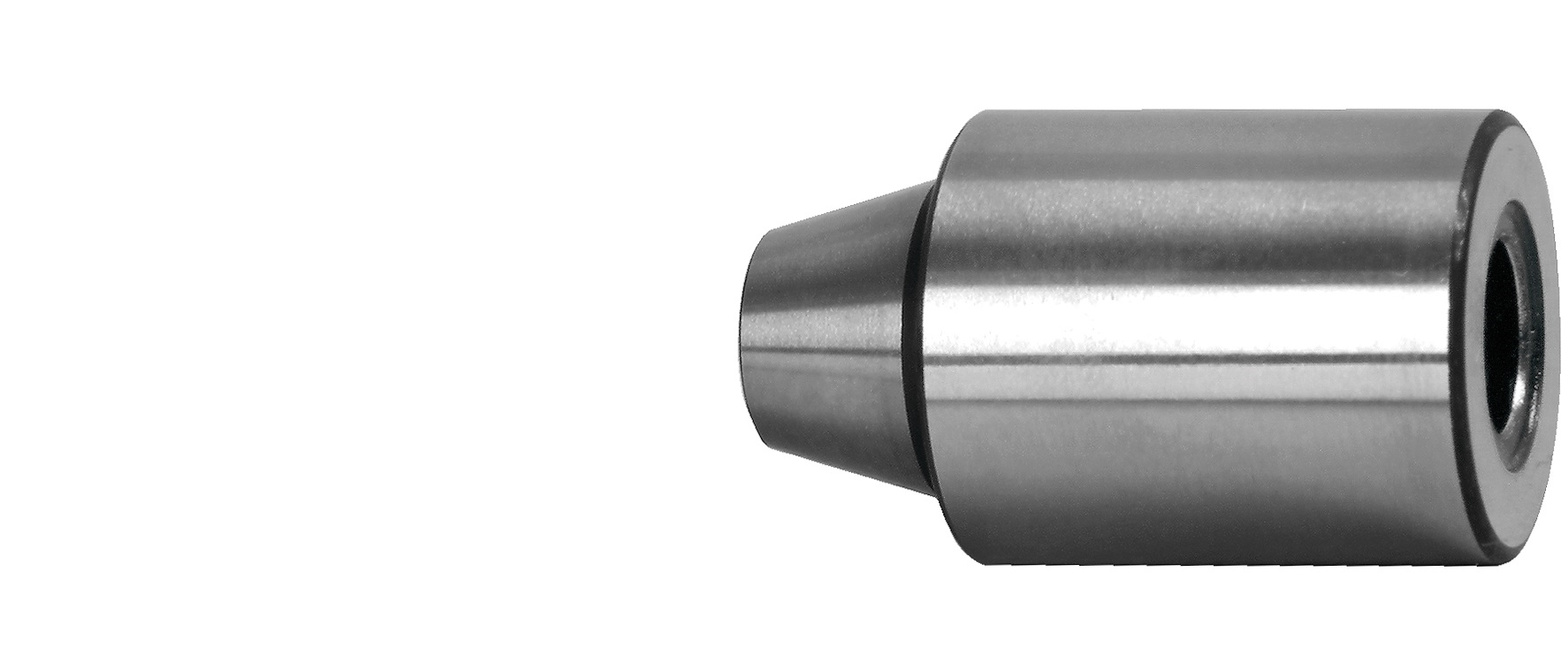

Einzelteil BZentrierkegel
Material: Spezialstahlgehärtet und geschliffenDie Zentrierbuchse, das Einzelteil A, wird mit einer zylindrischen Senkung für eine Zylinderschraube SM 1291-01 gefertigt.Hierdurch ist eine Verschraubung des Einzelteils A von vorne möglich, ohne das Werkzeug zu zerlegen.
Sondermaße auf Anfrage.
RoHS-konform: ja
Einzelteil B Zentrierkegel
Material: Spezialstahlgehärtet und geschliffenDie Zentrierbuchse, das Einzelteil A, wird mit einer zylindrischen Senkung für eine Zylinderschraube SM 1291-01 gefertigt.Hierdurch ist eine Verschraubung des Einzelteils A von vorne möglich, ohne das Werkzeug zu zerlegen.Sondermaße auf Anfrage.
RoHS-konform: ja
