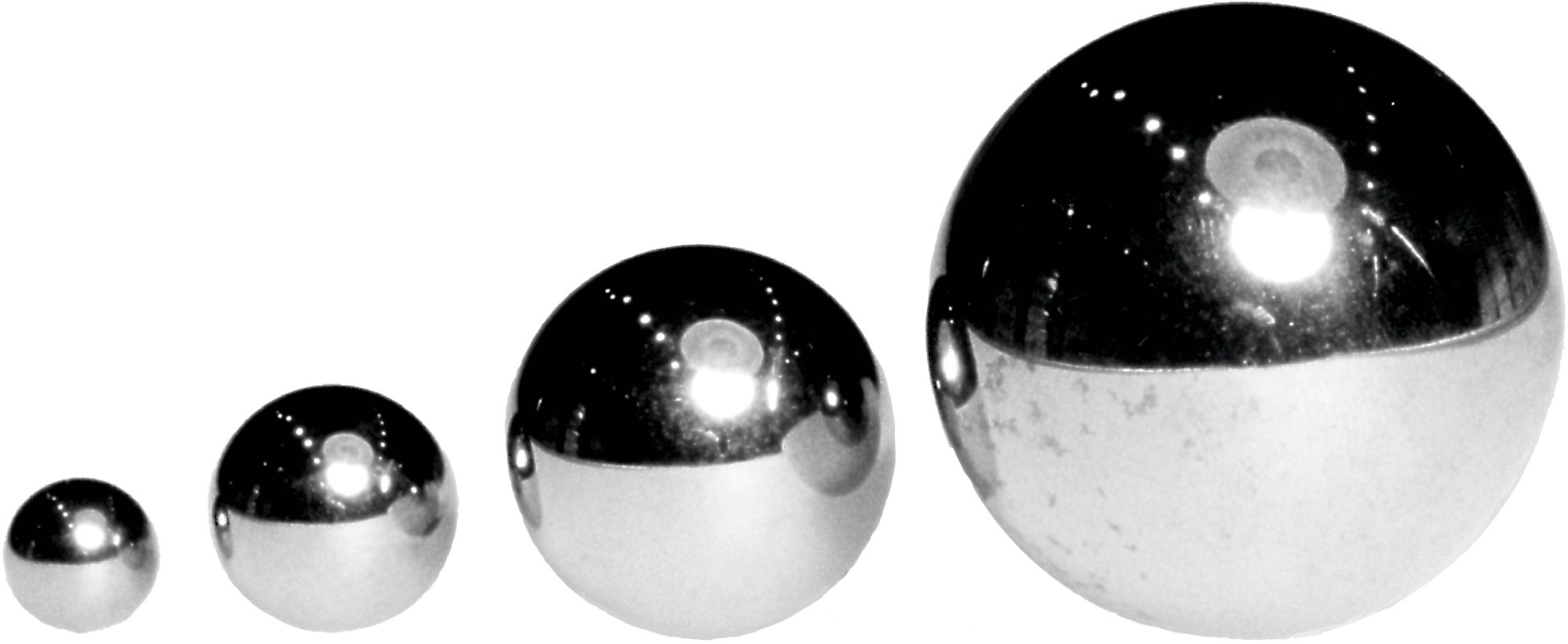

in Zoll und mmnach DIN 5401 Material:01: 1.3505gehärtet HRc 63und poliert Toleranz der einzelnen Sorten bis ∅ 25,0 = 2 μm,Zulässige Formabweichung 1 μm Auf Anfrage:02: 1.001005: 1.4034, Edelstahl rostfrei gehärtet HRc 5506: 1.4301, Edelstahl rostfrei ungehärtet 07: 1.4401, Edelstahl rostfrei 08: 1.354120: Hartmetall K20KeramikRubin

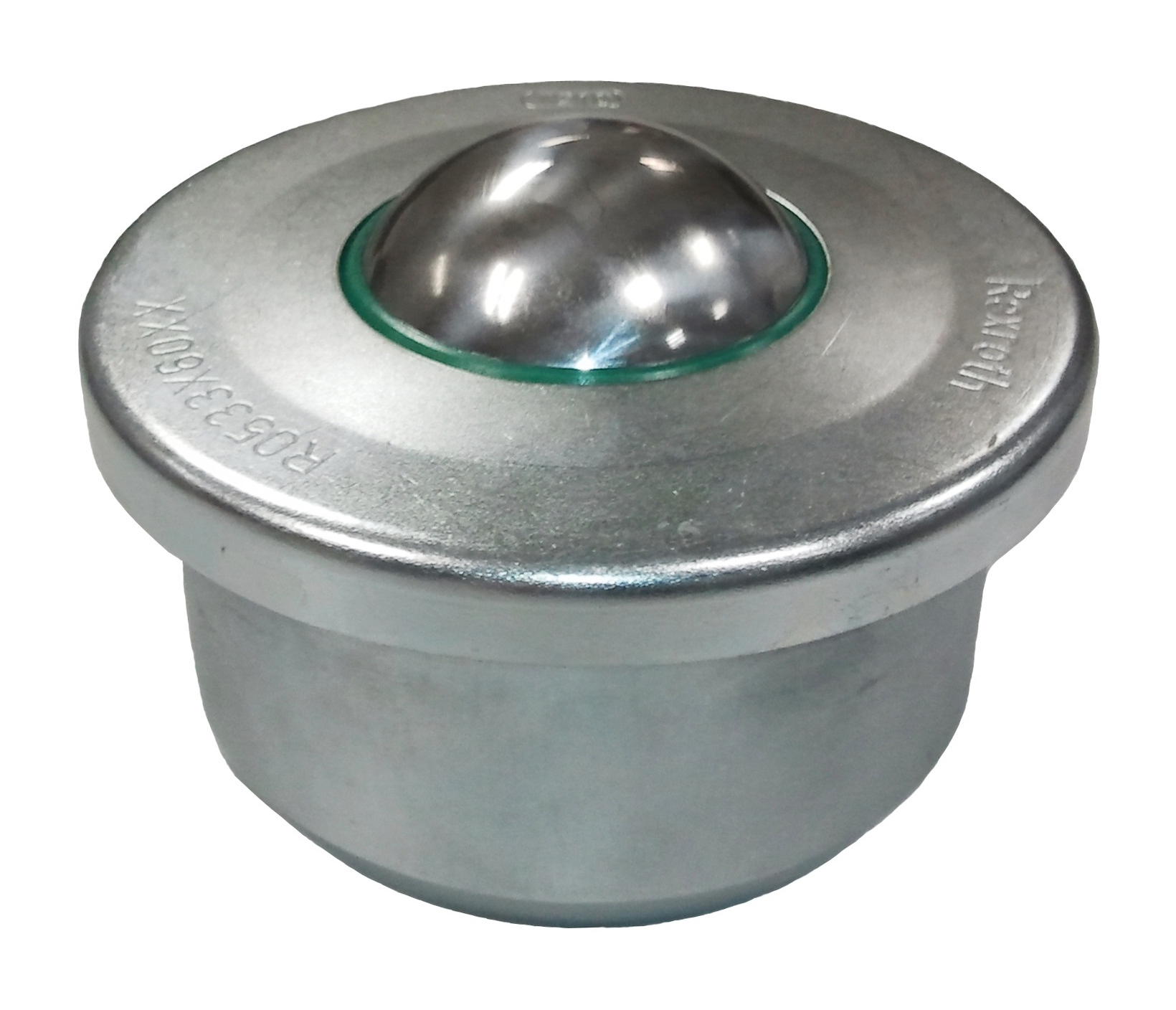

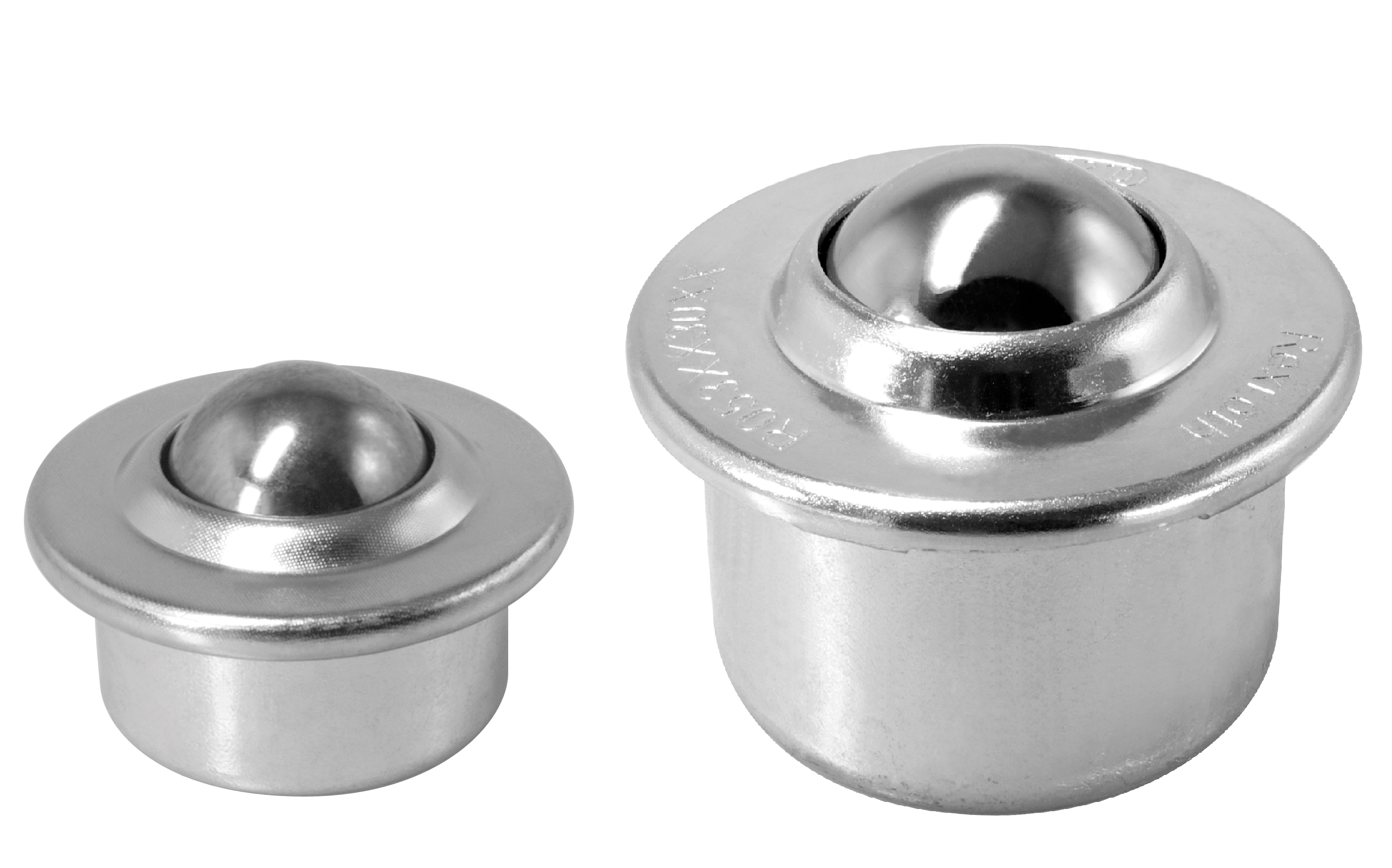

mit Stahlgehäusegroße Größen mit FilzdichtringMaterial:Form A: Deckel und Gehäuse: Stahlblech, verzinktKugeln: Wälzlagerstahl 1.3505Form B: alle Teile: verzinktKugeln: korrosionsbeständiger Stahl 1.3541 / 1.4034Form C: alle Teile: korrosionsbeständiger StahlKugeln: korrosionsbeständiger Stahl 1.3541 / 1.4034Form A + B + C: Größen 022 /  030 / 045 mit FilzdichtringKleinste Kugelrolle.Für allgemeine Anwendungen.Temperatureinsatzbereich: - 30 °C bis + 100 °CBei längerem Einsatz mit Geschwindigkeiten über 1 m/s muss, abhängig von der Belastung, mit Temperaturerhöhung sowie Lebensdauerminderung gerechnet werden. Bei Temperaturen über 100 °C sollten nur metallblanke Kugelrollen ohne Filzdichtung eingesetzt werden.Tragzahlminderung beachten. Hochtemperatur-Schmierstoff verwenden! Hinweise der Hersteller beachten!Möglicherweise muss das vorhandene Schmieröl ausgewaschen werden.Fester Sitz wird erreicht durch Einbau mit Presssitz oder Montage mit Toleranzringen (siehe SM 1275-80) oder Einkleben.

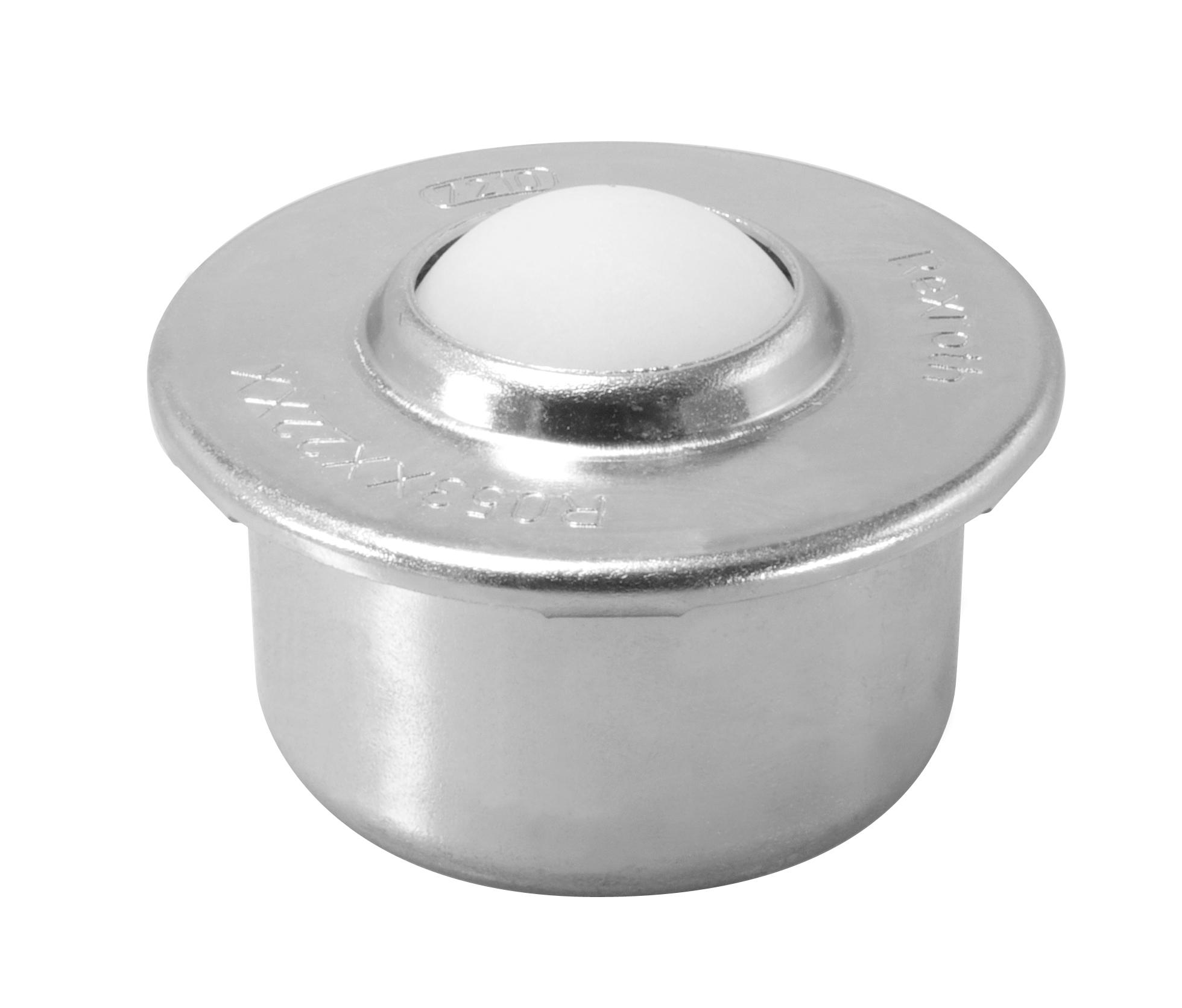

mit Kunststofflaufkugel große Größen mit Filzdichtring Material:Form A: Deckel und Gehäuse: Stahlblech, verzinktTragkugeln: Wälzlagerstahl 1.3505Laufkugel: Kunststoff PA66Form B: alle Teile: Stahlblech, verzinkt Tragkugeln: korrosionsbeständiger Stahl 1.3541 / 1.4034Laufkugel: Kunststoff PA66Form C: alle Teile: korrosionsbeständiger StahlTragkugeln: korrosionsbeständiger Stahl 1.3541 / 1.4034 Laufkugel: Kunststoff PA66. Form A + B + C: Größen 022 / 030 / 045 mit Filzdichtring trocken.Temperatureinsatzbereich: bis + 30 °C,darüber Tragzahlminderung.Bei längerem Einsatz mit Geschwindigkeiten über 1 m/s muss, abhängig von der Belastung, mit Temperaturerhöhung sowie Lebensdauerminderung gerechnet werden. Für empfindliche Fördergüter wie Glas oder polierte Aluminium-, Messing- und Stahlbleche geeignet.Ein fester Sitz wird erreicht durch eine Presspassung oder eine Montage mit Toleranzringen (siehe SM 1275-80) oder eine Verklebung.

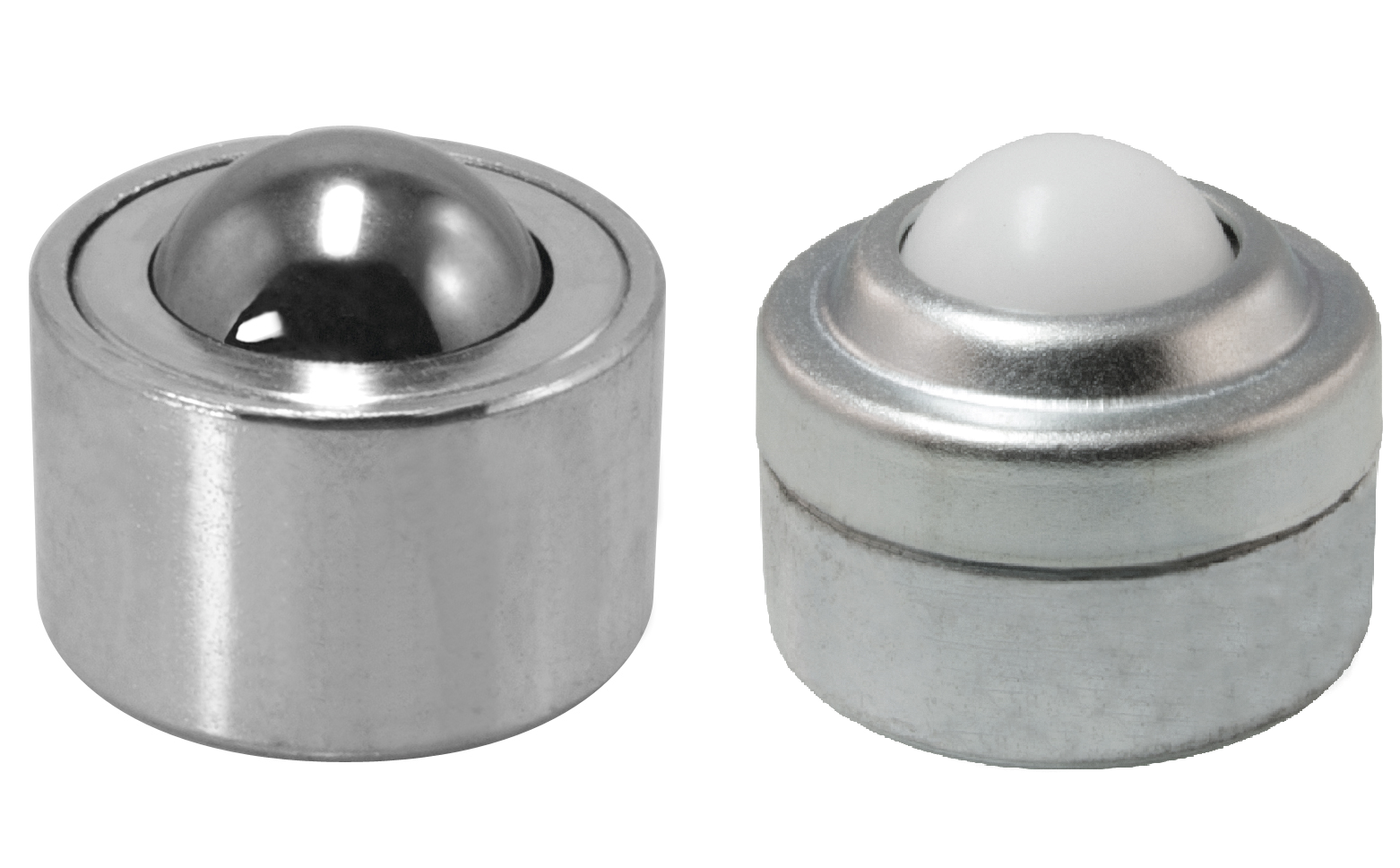

mit massivem Stahlgehäuse Material:Form A: Gehäuse. Stahl, massiv, blankDeckel: Stahlblech, metallblankKugeln: Wälzlagerstahl 1.3505Filzdichtring: geöltForm B:Gehäuse: Stahl, massiv, verzinktKugeln: Stahl metallblankForm C: Gehäuse: Stahl, massiv, verzinkt Kugeln: Stahl metallblankLaufrolle: Kunststofffür Form A:Temperatureinsatzbereich: - 30 °C bis + 100 °CBei Temperaturen über 100 °C sollten nur metallblanke Kugelrollen ohne Filzdichtung eingesetzt werden.Tragzahlminderung beachten.Hochtemperatur-Schmierstoff verwenden! Hinweise der Hersteller beachten!Bei längerem Einsatz mit Geschwindigkeiten über 1 m/s muss, abhängig von der Belastung,mit Temperaturerhöhung sowie Lebensdauerminderung gerechnet werden.Für sehr hohe Belastungen und empfindliche Fördergüter geeignet. Toleranzringe siehe SM 1275-80.

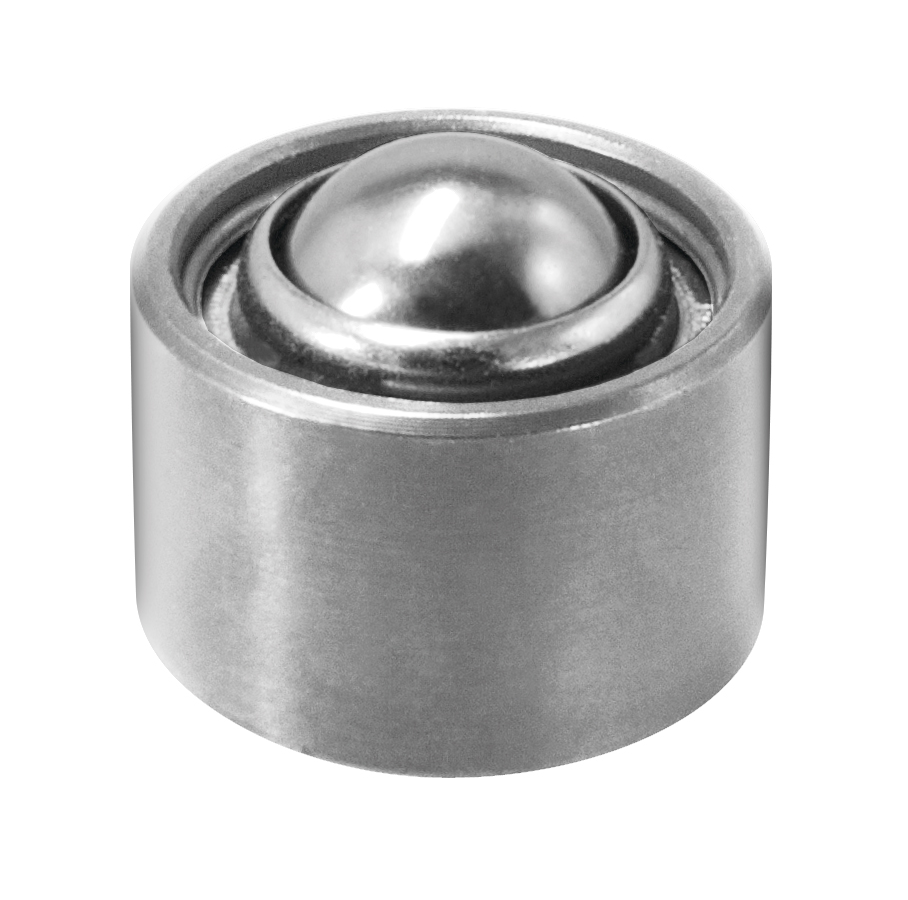

mit massivem Stahlgehäuse Material: Form A: ohne BundGehäuse: Stahl, massiv, metallblankDeckel: verzinktKugeln: Wälzlagerstahl 1.3505ohne FilzdichtringForm B: ohne Bund, mit FilzdichtungGehäuse: Stahl, massiv, metallblankKugeln: Wälzlagerstahl 1.3505mit Filzdichtungfür Form A: Sehr leichter Lauf.Temperatureinsatzbereich: - 30 °C bis + 100 °C Bei Temperaturen über 100 °C sollten nur metallblanke Kugelrollen ohne Filzdichtung eingesetzt werden.Tragzahlminderung beachten.Hochtemperatur-Schmierstoff verwenden! Hinweise der Hersteller beachten.Möglicherweise muss das vorhandene Schmieröl ausgewaschen werden.Bei längerem Einsatz mit Geschwindigkeiten über 1 m/s muss, abhängig von der Belastung,mit Temperaturerhöhung sowie Lebensdauerminderung gerechnet werden.Ein fester Sitz wird erreicht durch Montage mit Toleranzringen (siehe SM 1275-80) oder Einkleben.

für hohe Belastungmit massivem Stahlgehäusemit Bund Material:Form A: Deckel und Gehäuse: Stahl, massiv, metallblankKugeln: Wälzlagerstahl 1.3505mit Filzdichtringauf Anfrage: alternativ mit Kunststoffabstreifer und Filzdichtring.Form B: Deckel und Gehäuse: Stahl, massiv, verzinktKugeln: Wälzlagerstahl 1.3505Laufkugel: Stahl, blankmit FilzdichtringForm C: alle Teile sind verzinktKugeln: korrosionsbeständiger Stahl 1.3541 / 1.4034mit FilzdichtringTemperatureinsatzbereich: - 30 °C bis + 100 °C.Bei Temperaturen über 100 °C sollten nur metallblanke Kugelrollen ohne Filzdichtung eingesetzt werden.Tragzahlminderung beachten.Hochtemperatur-Schmierstoff verwenden! Hinweise der Hersteller beachten.Möglicherweise muss das vorhandene Schmieröl ausgewaschen werden.Bei längerem Einsatz mit Geschwindigkeiten über 1 m/s muss, abhängig von der Belastung,mit Temperaturerhöhung sowie Lebensdauerminderung gerechnet werden.Ein fester Sitz wird erreicht durch Montage mit Toleranzringen (siehe SM 1275-80) oder Einkleben.

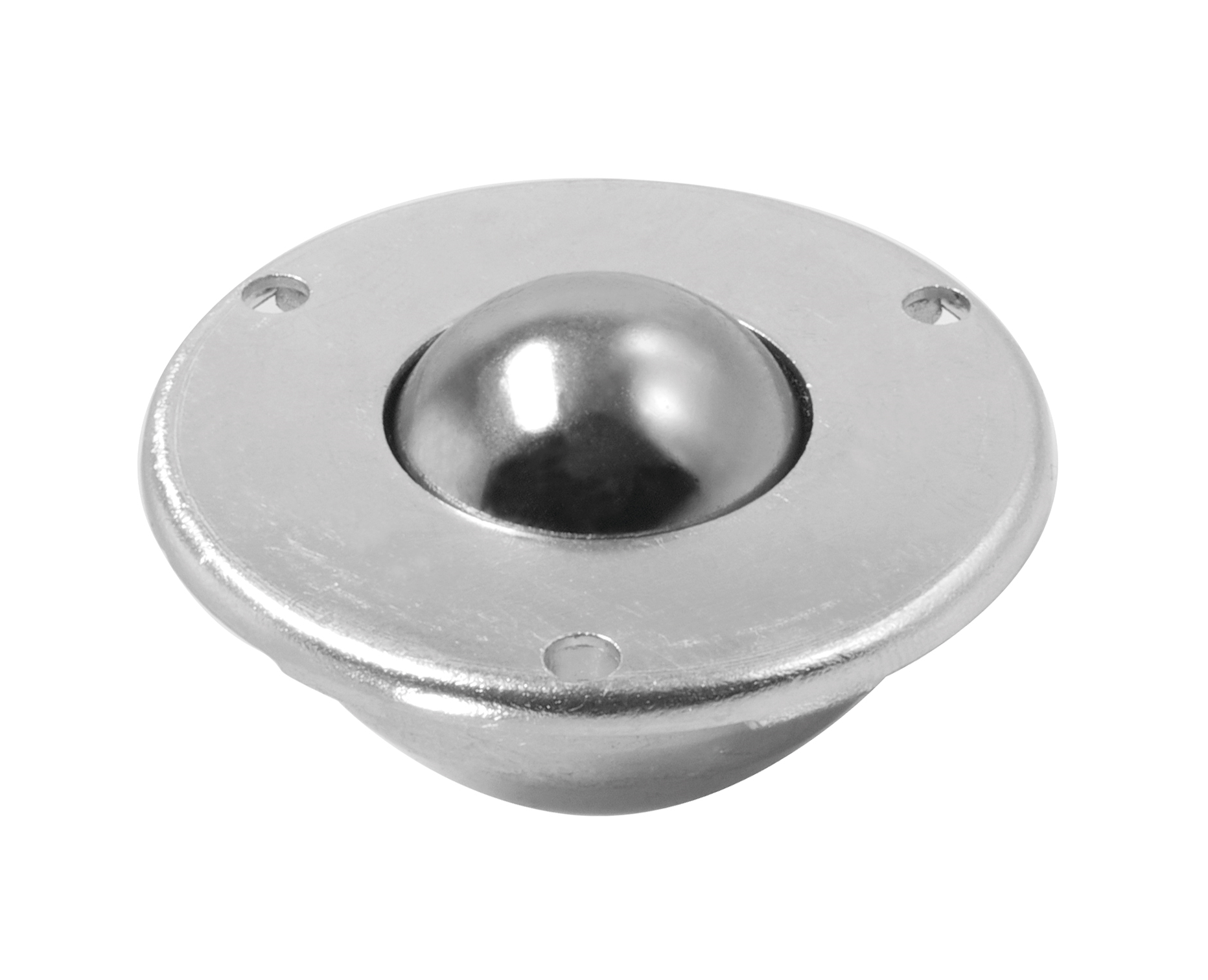

ohne Gehäusemit Filzdichtring Material: Form A: Deckel und Kugelpfanne: Stahl verzinktKugeln: Wälzlagerstahl 1.3505mit FilzdichtringForm B: alle Teile: Stahl verzinktKugeln: korrosionsbeständiger Stahl 1.3541 / 1.4034mit FilzdichtringKleine BaumaßeEinfache MontageBefestigung über Bohrungen im BundTemperatureinsatzbereich: - 30 °C bis + 100 °C.Bei Temperaturen über 100 °C sollten nur metallblanke Kugelrollen ohne Filzdichtung eingesetzt werden.Tragzahlminderung beachten. Hochtemperatur-Schmierstoff verwenden! Hinweise der Hersteller beachten. Möglicherweise muss das vorhandene Schmieröl ausgewaschen werden.Bei längerem Einsatz mit Geschwindigkeiten über 1 m/s muss, abhängig von der Belastung, mit Temperaturerhöhung sowie Lebensdauerminderung gerechnet werden.

mit verstärktem Stahlblechgehäuse Material:Form A: Deckel und Gehäuse: Stahl verzinktKugeln: Wälzlagerstahl 1.3505mit FilzdichtringForm B: alle Teile verzinktKugeln: korrosionsbeständiger Stahl 1.3541 / 1.4034mit FilzdichtringForm C: Kugelpfanne und Kugelanlaufscheibe: korrosionsbeständiger Stahl sonstige Teile: verzinkt Kugeln: korrosionsbeständiger Stahl 1.3541 / 1.4034 mit Filzdichtringmit Bodenloch für Schmutzaustrag Toleranzringe siehe SM 1275.80. Montagedorn siehe SM 1275.81.Für starke Stoßbelastungen.Temperatureinsatzbereich: - 30 °C bis + 100 °C. Bei Temperaturen über 100 °C sollten nur metallblanke Kugelrollen ohne Filzdichtung eingesetzt werden.Tragzahlminderung beachten. Hochtemperatur-Schmierstoff verwenden! Hinweise der Hersteller beachten. Möglicherweise muss das vorhandene Schmieröl ausgewaschen werden.Bei längerem Einsatz mit Geschwindigkeiten über 1 m/s muss, abhängig von der Belastung, mit Temperaturerhöhung sowie Lebensdauerminderung gerechnet werden.Fester Sitz wird erreicht durchEinbau mit Presssitz oderMontage mit Toleranzringen (siehe SM 1275-80) oderEinkleben.

mit Kralle als BefestigungselementDeckel verstärkt Material:Form A: Deckel und Gehäuse: Stahl verzinktKugeln: Wälzlagerstahl 1.3505mit FilzdichtringForm B: alle Teile sind verzinktKugeln: korrosionsbeständiger Stahl 1.3541 / 1.4034mit FilzdichtringDeckel verstärkt für starke Stoßbelastung.Fixierung erfolgt mit federnden Krallen, dadurch große Toleranzen für Einbaubohrung möglich.Einfache Montage und Demontage von der Funktionsseite her.Sie lassen große Toleranzen in der Einbaubohrung zu.Kugelrolle mit Bodenloch auf Anfrage.Temperatureinsatzbereich: - 30 °C bis + 100 °C.Bei Temperaturen über 100 °C sollten nur metallblanke Kugelrollen ohne Filzdichtung eingesetzt werden.Tragzahlminderung beachten.Hochtemperatur-Schmierstoff verwenden! Hinweise der Hersteller beachten.Möglicherweise muss das vorhandene Schmieröl ausgewaschen werden.Bei längerem Einsatz mit Geschwindigkeiten über 1 m/s muss, abhängig von der Belastung, mit Temperaturerhöhung sowie Lebensdauerminderung gerechnet werden.

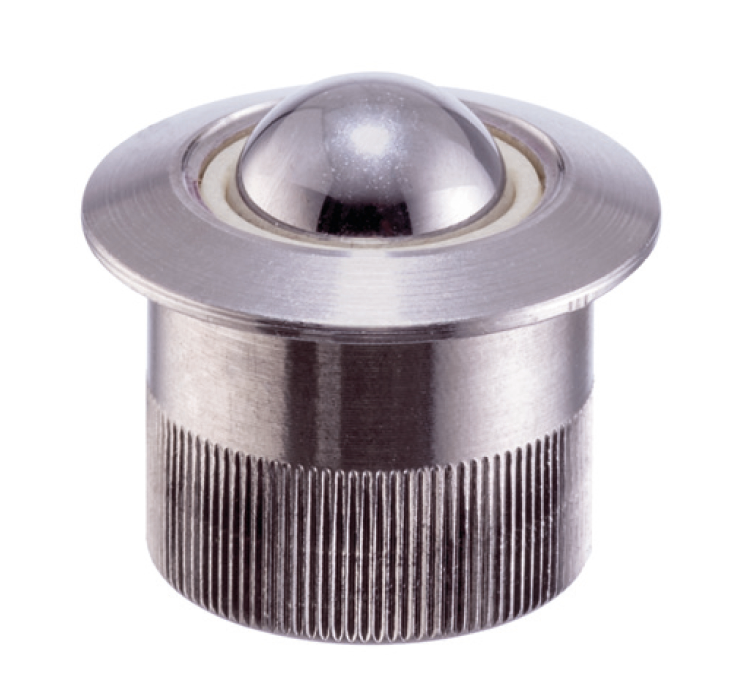

gleitgelagertzum EinpressenMaterial:Gehäuse und Deckel: Rostfreier StahlLager: KunststoffKugel: Edelstahl rostfrei, gehärtetAußen gerändelt.Temperatureinsatzbereich: - 50 °C bis + 90 °C.Die Tragzahl nimmt bei Temperaturen > 20°C linear ab,Beispiel: bei 90°C beträgt die Belastbarkeit max. 60%.Diese Kugelrollen sind wartungsfrei.Einbau über Einpressen mit Montagedorn.Die Rändelung an der Außenkontur ermöglicht eine Montage in Bohrungen ohne zusätzliche Vorbereitungsschritte. RoHS-konform: ja

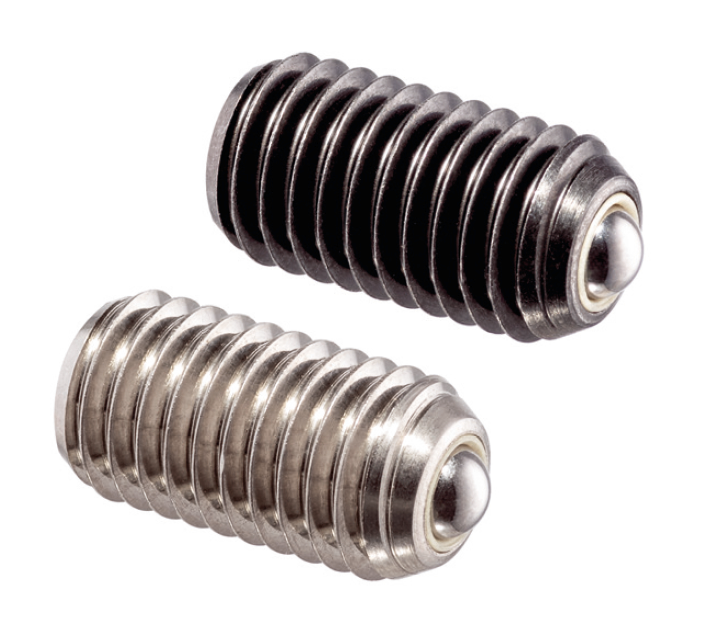

einschraubbargleitgelagert Material:Lager: KunststoffST: Schraube: Automatenstahl, brüniertKugel: Kugellagerstahl, gehärtetNI: Schraube: Edelstahl rostfrei 1.4305Kugel: Rostfreier Stahl, gehärtetTemperatureinsatzbereich: - 50 °C bis + 90 °C .Die Tragzahl nimmt bei Temperaturen > 20°C linear ab,Beispiel: bei 90°C beträgt die Belastbarkeit max. 60%,.Zum Positionieren und Ausrichten von Werkstücken.Durch das Gleitlager kann die Kugel dauerhaft rollen und die Oberfläche des Werkstücks wird geschont. RoHS-konform: ja

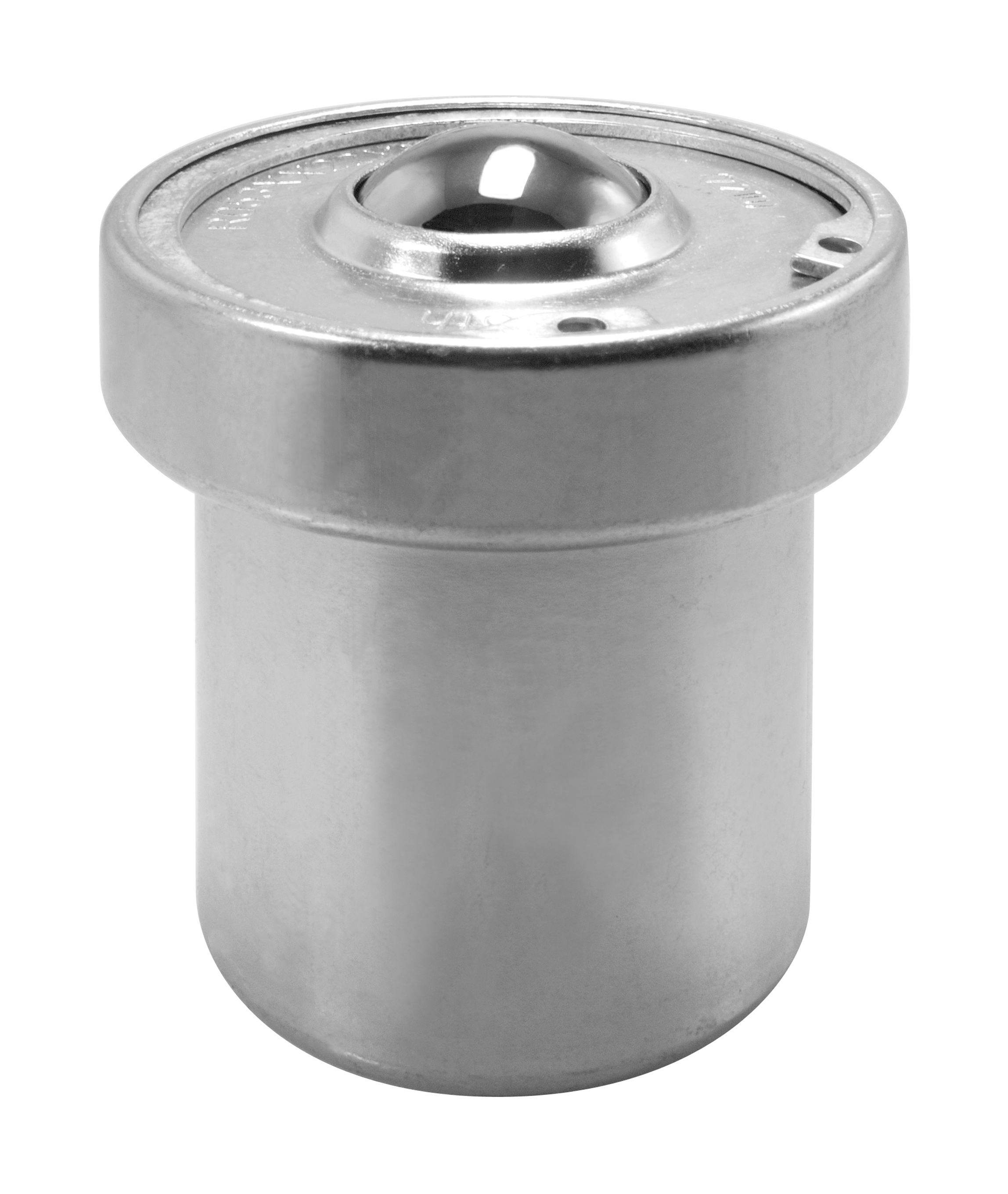

mit Filzdichtringmit Federelement Material:Form A: Deckel und Gehäuse: Stahlblech, verzinkt Kugeln: Wälzlagerstahl 1.3505Filzdichtringmit Tellerfedern (TF)Form B: alle Teile: verzinkt Kugeln: korrosionsbeständiger Stahl 1.3541 / 1.4034Filzdichtringmit Tellerfedern Temperatureinsatzbereich: - 30 °C bis + 100 °CBei Temperaturen über 100 °C sollten nur metallblanke Kugelrollen ohne Filzdichtung eingesetzt werdenTragzahlminderung beachten.Hochtemperatur-Schmierstoff verwenden! Hinweise der Hersteller beachten!Möglicherweise muss das vorhandene Schmieröl ausgewaschen werden.Kugelrollen sind unter Vorspannung auf Federelementen ins Gehäuse eingebaut. Sie tauchen bei hoher Belastung ein.Bei längerem Einsatz mit Geschwindigkeiten über 1 m/s muss, abhängig von der Belastung, mit Temperaturerhöhung sowie Lebensdauerminderung gerechnet werden.Ein fester Sitz wird erreicht durch Einbau mit Presssitz oder Montage mit Toleranzringen (siehe SM 1275-80) oder Einkleben.

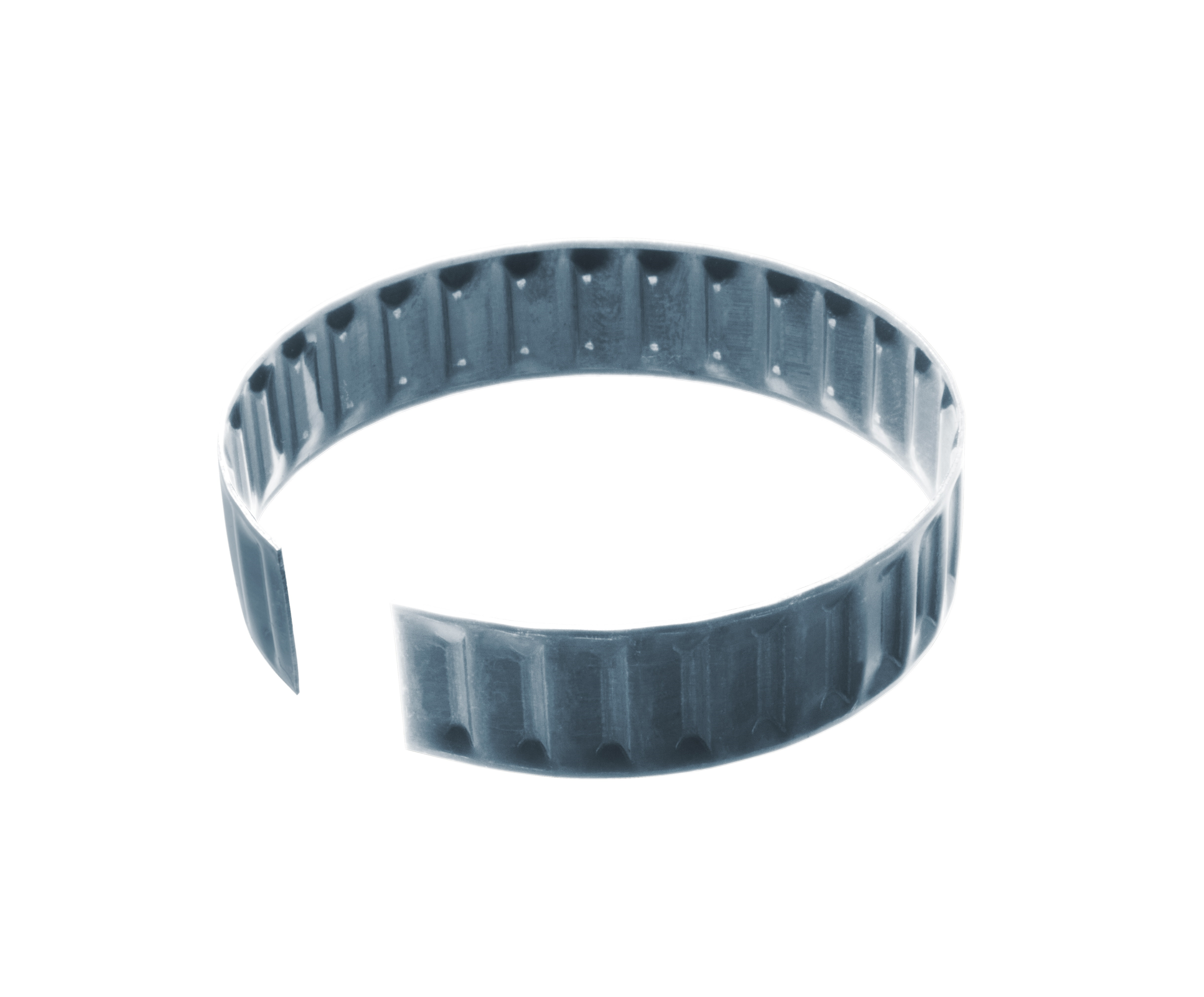

für KugelrollenMaterial: Federbandstahlgeeignet für KugelrollenSM 1275-63SM 1275-64SM 1275-68SM 1275-70Der Einsatz von Toleranzringen (für Kugelrollen mit Stahlblechgehäuse) ermöglichtein größeres Toleranzfeld zwischen den zu verbindenden Teilenund den schnellen und kostensparenden Einbau der Kugelrollen.
