Gelenkteller | SM 1270-2 A
ab 10,34 €*
10,34 €*
Lieferzeit: 1-3 Arbeitstage
Lieferzeit: 1-3 Arbeitstage
Dieses Produkt ist in 21 Ausführungen erhältlich.
Produktinformationen "Gelenkteller | SM 1270-2 A"
mit Kugelelement und Teller
Material:
Kugelelement / Teller:
Form A:
Kugelelement: Vergütungsstahl, vergütet, brüniert
Teller: Vergütungsstahl, brüniert
Form DN:
Kugelelement: rostfreier Stahl 1.4305
Teller: Thermoplast (POM), weiß
Form NI:
Kugelelement: rostfreier Stahl 1.4305
Teller: rostfreier Stahl 1.4305
Verwendung als Füße und Druckstücke.
Sie können mit den meisten Schraubensorten verbunden werden.

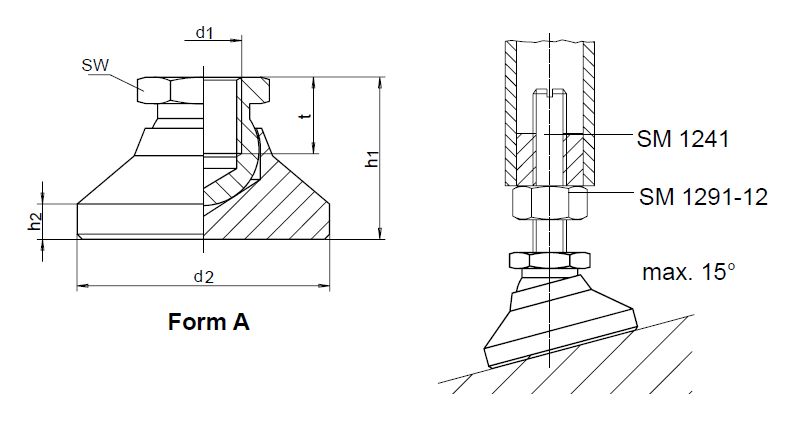

Es können nicht parallele Auflageflächen bis max. 15° Grad ausgeglichen werden.
Temperatureinsatzbereich für Ausführung in
Thermoplast
von - 30 °C bis + 80 °C.
RoHS-konform: ja
| Compliance: | RoHS-konform |
|---|---|
| Elementtyp: | Füße / Räder, Gelenkfuß, Gelenkstücke, Gelenkteller |
| Material: | Buchse/Schraube: Edelstahl, Buchse/Schraube: Stahl, Teller: Edelstahl, Teller: Kunststoff POM, Teller: Stahl |
| Oberfläche: | Stahl - brüniert |
ähnliche Artikel
Druckstück - DIN 6311 | SM 1270
Ab
1,87 €*
inkl. MwSt.
mit Sprengring
Material: ST: Stahl, einsatzgehärtet, brüniertNI: Edelstahl rostfreiSprengring ist eingelegt
Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236,
mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße.
Die schwenkbare Verbindung von Druckzapfen und Druckstück ermöglicht das Anpassen an unebene oder nicht rechtwinklig zur Schraubenachse liegende Spannflächen und verhindert beim Spannen das Übertragen der Drehbewegung der Schraube auf die Spannfläche.
Montage: Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt.
RoHS-konform: ja
Druckstück, flach - DIN 6311 | SM 1270-1
Ab
3,97 €*
inkl. MwSt.
mit Sprengring
Material: ST: Stahl, einsatzgehärtet, brüniert NI: Edelstahl rostfrei
Sprengring eingelegt,niedrige Bauart mit größerer Druckfläche.
Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236, mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße.Die schwenkbare Verbindung von Druckzapfen und Druckstück ermöglicht das Anpassen an unebene oder nicht rechtwinklig zur Schraubenachse liegende Spannflächen und verhindert beim Spannen das Übertragen der Drehbewegung der Schraube auf die Spannfläche.
Montage: Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt.
RoHS-konform: ja
Gelenkteller, rutschgesichert | SM 1270-2 AC
Ab
11,89 €*
inkl. MwSt.
mit Teller, Kugelelement und GummikappeMaterial:Gummikappe: Gummi, schwarzKugelelement / Teller:Form AC: Kugelelement: Automatenstahl, induktivgehärtet, brüniertTeller: Vergütungsstahl vergütet, brüniertForm CDN: Kugelelement: Rostfreier Stahl 1.4305Teller: Thermoplast (POM), weißForm CNI:Kugelelement: Rostfreier Stahl 1.4305Teller: Rostfreier Stahl 1.4305Form C: mit Gummikappe als RutschsicherungVerwendung als Stellfuß und Druckstück.Es können nicht parallele Auflageflächen bis max. 15° Grad ausgeglichen werden.Die Kunststoffkappe am Gelenkteller verhindert ein Verrutschen.Die statische Belastbarkeit ist begrenzt durch die zulässige Belastbarkeit der Gelenkkugel.Die Werte in den Tabellen gehen von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus.Biege-/Knickbeanspruchungen führen zur Minderung der Belastbarkeit und müssen entsprechend berücksichtigt werden.RoHS-konform: ja
Gelenkteller, Bolzen | SM 1270-2 BC
Ab
20,08 €*
inkl. MwSt.
mit Bolzen, Kugelelement und Gummikappeals RutschsicherungMaterial:Gummikappe: Gummi, schwarzKugelelement mit Bolzen / Teller / Kontermutter:Form BC: Kugelelement mit Bolzen: Vergütungsstahl, brüniertTeller: Vergütungsstahl vergütet, brüniertKontermutter: Stahl, brüniert, ISO 4032 (bei M10 und M12 ist die Kontermutter gemäß DIN 934)Form BCDN: Kugelelement mit Bolzen: Rostfreier Stahl 1.4305Teller: Thermoplast (POM), weißKontermutter: rostfreier Stahl A2, ISO 4032 (bei M10 und M12 ist die Kontermutter gemäß DIN 934)Form BCNI: Kugelelement mit Bolzen: Rostfreier Stahl 1.4305Teller: Rostfreier Stahl 1.4305Kontermutter: rostfreier Stahl A2, ISO 4032 (bei M10 und M12 ist die Kontermutter gemäß DIN 934)Form C: mit Gummikappe als RutschsicherungVerwendung als Stellfuß und Druckstück.Es können nicht parallele Auflageflächen bis max. 15° Grad ausgeglichen werden.Die Kunststoffkappe am Gelenkteller verhindert ein Verrutschen.Die statische Belastbarkeit ist begrenzt durch die zulässige Belastbarkeit der Gelenkkugel.Die Werte in den Tabellen gehen von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus.Biege-/Knickbeanspruchungen führen zur Minderung der Belastbarkeit und müssen entsprechend berücksichtigt werden.RoHS-konform: ja
Druckstück | SM 1270-11
Ab
3,30 €*
inkl. MwSt.
für Schrauben mit Druckzapfen DIN 6332 | SM 1240,für Knebelschrauben DIN 6304 | SM 1235 und DIN 6306 | SM 1236,mit oder ohne Kunststoffkappe
Material: Druckstück ST: Stahl, brüniert NI: Edelstahl 1.4301 Haltering: Edelstahl 1.4310 Kunststoffkappe: naturfarben, (Polyacetal POM), temperaturbeständig bis 100 °C
Form A: ohne Kunststoffkappe Form K: mit Kunststoffkappe
Die Druckstücke passen sich an unebene bzw. zylindrische Flächen an und verhindern eine Übertragung der Drehbewegung der Schraube auf das Werkstück. Die Kunststoffkappen verhindern Beschädigungen an empfindlichen Werkstücken. Durch die besondere Form der Haltefeder lässt sich das Druckstück leicht und problemlos auf den Druckzapfen aufstecken und wieder abnehmen. Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236, mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße. RoHS-konform: ja
Gelenkfuß | SM 3050
Ab
6,50 €*
inkl. MwSt.
mit Verstellspindel aus Stahl und KunststofffußMaterial:Fußteller: Kunststoff (Polyamid PA)glasfaserverstärkttemperaturbeständig -30 °C bis +100 °Cschwarz, mattVerstellspindel: Stahl, Festigkeitsklasse 5.8verzinkt, blau passiviertSechskantmutter: ISO 4032, Stahlverzinkt, blau passiviertGummiauflage (Form C+D): Acrylnitril-Butadien-Kautschuk (NBR)Härte 70 Shore A,schwarzForm A: ohne Mutter, ohne GummiauflageForm B: mit Mutter, ohne GummiauflageForm C: ohne Mutter, mit GummiauflageForm D: mit Mutter, mit Gummiauflagehohe statische Belastbarkeit durch hochwertigen Kunststoffund leicht stufenförmige Form,Lastverteilung durch Verrippung auf einen großen Bereich.Gelenkfüße werden montiert geliefert, sind aber demontierbar.Angaben zur statischen Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftungfür mögliche Folgeschäden beim Einsatz der Gelenkfüße.Bei Überschreitung der Werte ist bleibende Verformung bzw. der Bruch des Kunststofftellers möglich.Die Wertermittlung erfolgte durch eine Versuchsreihe, bei der eine begrenzte Anzahl von Gelenkfüßeneine begrenzte Zeit mit einer senkrecht zum Teller wirkenden statischen Kraft belastet wurde.Die Eignung der Stellfüße für den jeweiligen Einsatz muss der Anwender ermitteln.RoHS-konform: ja
Gelenkfuß, Spindel Edelstahl | SM 3051
Ab
10,38 €*
inkl. MwSt.
mit Verstellspindel aus Edelstahlund KunststofffußMaterial:Fußteller: Kunststoff, Polyamid (PA)glasfaserverstärkttemperaturbeständig -30 °C bis +100 °Cschwarz, mattVerstellspindel: Edelstahl 1.4305Sechskantmutter: ISO 4032, Edelstahl A2Gummiauflage (Form C+D): Acrylnitril-Butadien-Kautschuk (NBR)Härte 70 Shore A, schwarzForm A: ohne Mutter, ohne GummiauflageForm B: mit Mutter, ohne GummiauflageForm C: ohne Mutter, mit GummiauflageForm D: mit Mutter, mit Gummiauflagehohe statische Belastbarkeit durch hochwertigen Kunststoffund leicht stufenförmige Form,Lastverteilung durch Verrippung auf einen großen Bereich.Gelenkfüße werden montiert geliefert, sind aber demontierbar.Angaben zur statischen Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftungfür mögliche Folgeschäden beim Einsatz der Gelenkfüße.Bei Überschreitung der Werte ist bleibende Verformung bzw. der Bruch des Kunststofftellers möglich.Die Wertermittlung erfolgte durch eine Versuchsreihe, bei der eine begrenzte Anzahl von Gelenkfüßeneine begrenzte Zeit mit einer senkrecht zum Teller wirkenden statischen Kraft belastet wurde.Die Eignung der Stellfüße für den jeweiligen Einsatz muss der Anwender ermitteln.RoHS-konform: ja
Gelenkfuß, Spindel Edelstahl | SM 3061
Ab
6,91 €*
inkl. MwSt.
mit Verstellspindel aus Edelstahl und Kunststofffuß
Material:Fußteller: Kunststoff (Polyamid PA)glasfaserverstärktschwarz, matttemperaturbeständig bis 100° CGewindebuchse / Verstellspindel: Edelstahl 1.4305Sechskantmutter ISO 4032: Edelstahl A2Gummiauflage: Acrylnitril-Butadien-Kautschuk (NBR)Härte 70 Shore Aschwarz
Form B: mit Mutter, ohne GummiauflageForm D: mit Mutter, mit Gummiauflage
Die Gelenkfüße erzielen ihre hohe statische Belastbarkeit durch die Verwendung eines hochwertigenKunststoffes und einer Formgebung, welche die Last auf einen großen Bereich verteilt.Gelenkfüße werden montiert geliefert, sind aber demontierbar.
Hinweis:Bei Überschreitung der in der Tabelle angegebenen Werte der statischenBelastbarkeit kann es zum Bruch des Kunststofftellers kommen.Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzteAnzahl von Gelenkfüssen eine begrenzte Zeit durch eine senkrecht zum Tellerwirkende, statische Kraft beaufschlagt wurden. Abhängig vom Einsatz- undBelastungsfall muss jedoch mit einem Sicherheitsfaktor gerechnet werden, sodass die zulässige Belastbarkeit unter der in der Tabelle angegebenen Wert liegt.
RoHS-konform: ja
Stellfuß, Edelstahl | SM 3105
Ab
6,18 €*
inkl. MwSt.
mit Spindel und Fußteller aus Edelstahl Material:Fußteller: Edelstahl 1.4301blank, geschliffenVerstellspindel: Edelstahl 1.4305Sechskantmutter: ISO 4032, Edelstahl A2Gummiauflage (Form KR): Thermoplastisches Elastomer (TPE) ≈ Härte 80 Shore A, schwarzaufgeklipstGummiauflage (Form GV): Acrylnitril-Butadien-Kautschuk (NBR) Härte 70±5 Shore A, schwarzaufvulkanisiertForm OS: ohne Kappe/Gummiauflage, mit MutterForm KR: mit aufgeklipster Gummiauflage, mit MutterForm GV: mit aufvulkanisierter Gummiauflage, mit MutterDie Stellfüße können in unterschiedlichen Kombinationen von Fußteller- und Spindelvarianten universell eingesetzt werden.Die Fußteller mit Gummiauflage schützen empfindliche Oberflächen
und vermindern ein seitliches Verrutschen.Ausführung Schrauben M08/M10/M12 mit Außensechskant SW1.Ausführung Schrauben M16/M20/M24 mit Innensechskant oben und Schlüsselfläche SW2 unten.Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.RoHS-konform: ja
Stellfuß - HYGIENIC DESIGN | SM 3150
Ab
111,54 €*
inkl. MwSt.
Stellfuß aus Edelstahlmit Verstellhülse
Material: Fußteller: Edelstahl 1.4301, gedrehtSpindel: Edelstahl 1.4301, gedrehtVerstellhülse: Edelstahl 1.4301, gedrehtDichtungen: blau, FDA-konform
Härte:- Dichtring: NBR, Härte 70 ±5 Shore A- Abstreifer: TPU, Härte 95 ±5 Shore A- Gelenkdichtring: HNBR, Härte 85 ±5 Shore A- Bodendichtung: Silikon, Härte 85 ±5 Shore AEinsatztemperatur: -20 °C bis +100 °C
Form A: ohne Befestigungsbohrungen Form B: mit Befestigungsbohrungen
Hygienic Design
Diese Stellfüße sind nach den Richtlinien der 3-A Sanitary Standards, Inc. und DGUV
Test und die Stellfüße Form B mit Befestigungsbohrungen auch nach EHEDG
zertifiziert und daher besonders für den Einsatz in Hygienebereichen geeignet.Die Bodendichtung schützt den Raum unter dem Fußteller vor Verschmutzung.Dazu muss der Fuß mittels der Befestigungsbohrungen angeschraubt und durch
das Gewicht des zu tragenden Bauteils angepresst sein. Der Dichtring oberhalb
der Verstellhülse ermöglicht eine totraumfreie Befestigung. Hygienegerechte Befestigungsmittel
wie Schrauben und Muttern SM 1265-9 und 1265-10 und
eine lagerichtige Einbringung der Montagebohrungen sind dabei zwingend
erforderlich. Bewegliche Teile sind durch den Abstreifer bzw. die Kugeldichtung
gegenüber der Umgebung abgedichtet. Die hohe Oberflächengüte verhindert das
Anhaften von Schmutz bzw. erleichtert die Reinigung.Die Werte für die statische Belastbarkeit in der Tabelle gelten bei einer reinen
Druckbelastung senkrecht zum Gelenkfuß. Häufig auftretende zusätzliche
Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit.
RoHS-konform: jaDGUV-zertifiziert3-A Sanitary
Standard 88-01-konform
