Klemmhebel | SM 1189-1

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Farbe	Länge 1	Artikel	Preis	Bestellen

Produktinformationen "Klemmhebel | SM 1189-1"

verstellbar
mit Auflagescheibe
mit Innengewinde

Material:
Einsatz / Innengewinde:
ST: Stahl, Festigkeitsklasse 5.8, brüniert
Auflagescheibe: Stahl, einsatzgehärtet, brüniert
Griffkörper: Zink-Druckguss

Farbe / Oberfläche des Griffes:
kunststoffbeschichtet
OR = orange, RAL 2004, strukturmatt
RS = rot, RAL 3000, strukturmatt

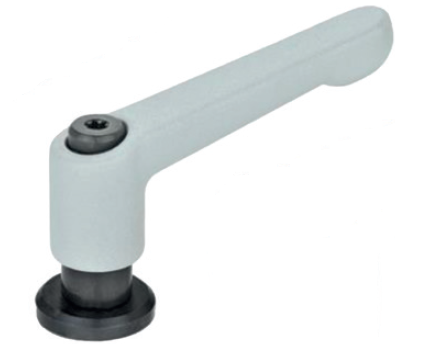

SB = silber, RAL 9006, strukturmatt

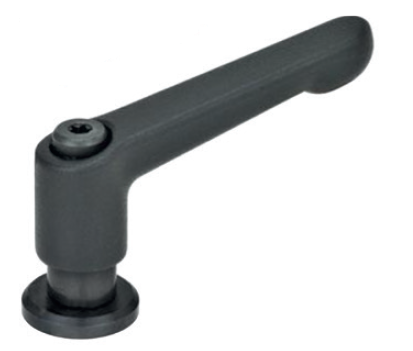

SW = schwarz, RAL 9005, strukturmatt

Gute Handhabung durch Verdickung am Griffende.
Hebelverstellung durch Ziehen.

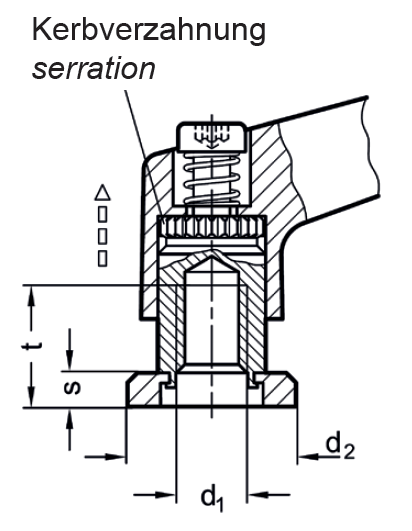

Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel
kann in die günstigste Spannposition geschwenkt werden.
Beim „Loslassen“ rastet der Griff selbsttätig wieder ein.
Die Auflagescheibe ist unverlierbar angebracht, dreht sich beim Anziehen nicht
mit und schützt die Spannfläche vor Beschädigung.
Eine typische Anwendung ist der Einsatz der Klemmhebel bei Langlöchern.

RoHS-konform: ja

Bedientyp:	Hebel, Klemmhebel
Besonderheit:	Feststellen durch selbstständiges Einrasten, mit Auflagescheibe, mit Innengewinde, mit Innensechskant
Compliance:	RoHS-konform
Farbe:	ROT, orange, schwarz, silber
Material:	Buchse/Schraube: Stahl, Hebel: Zink-Druckguss
Oberfläche:	Stahl - brüniert, kunststoffbeschichtet

Ähnliche Artikel

Klemmhebel - HYGIENIC DESIGN | SM 1179-1

aus Edelstahlverstellbarmit Innengewinde Material:Griffkörper: Edelstahl-Feinguss 1.4408 (A4) poliert (Ra < 0,8 μm)Gewindebuchse / Einatz: Edelstahl 1.4301Dichtring / Abstreifer: Hydrierter Acrylnitril-Butadien-Kautschuk (HNBR) temperaturbeständig -25 °C bis +150 °C Härte 85 ±5 Shore A FDA-konform blau Hygienic Design - Klemmhebel SM 1179-1 mit massivem Edelstahl-Griffkörper sind DGUV-zertifiziert und für den Einsatz in Hygienebereichen vorgesehen. Die dichtende Anschraubfläche ermöglicht eine totraumfreie Befestigung. Die polierte Oberfläche verhindert das Anhaften von Schmutz und erleichtert die Reinigung. Einsatz vorzugsweise bei begrenztem Spannbereich oder wenn eine bestimmte Spannstellung erwünscht ist. Hebelverstellung durch Ziehen. Beim Loslassen rastet der Griff selbstständig wieder ein. Gewindeeinsatz durch Kerbverzahnung mit Griff lösbar verbunden.auf Anfrage:Dichtring: Härte 85 ±5 Shore A, blauEPDM (Ethylen-Propylen-Dien-Kautschuk) - Einsatztemperatur -40 °C bis +120 °C RoHS-konform: ja

Ab 43,90 €* inkl. MwSt.

Details

Klemmhebel | SM 1180

aus Kunststoffverstellbarmit Buchsemit Innengewinde oder PassbohrungMaterial:Einsatz / Halteschraube:ST: Stahl, brüniert NI: Edelstahl 1.4305Zahnring: Zink-DruckgussGriffkörper: Kunststoff, Polyamid (PA)glasfaserverstärkttemperaturbeständig -30°C bis +130 °CFarbe / Oberfläche:SG = schwarzgrau, RAL 7021, mattOR = orange, RAL 2004, mattGute Handhabung des Hebels durch leichte Wölbung und eine Verstärkung am Hebelende.Hebelverstellung durch Anheben des Griffes. Beim Loslassen rastet der Griff selbstständig wieder ein.Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.RoHS-konform: ja

Ab 4,03 €* inkl. MwSt.

Details

Mini-Klemmhebel | SM 1182

verstellbarEinsatz aus Stahl oder Edelstahlmit Innengewinde / Passbohrung Material:Einsatz / Gewindebuchse und Halteschraube:ST: Stahl, brüniertNI: Edelstahl rostfrei, 1.4305Griffkörper: Zink-Druckguss Farben / Oberflächen:CR = Griffkörper verchromtRH = unlackiert, gleitgeschliffenkunststoffbeschichtet:OR = orange, RAL 2004, strukturmattRS = rot, RAL 3000, strukturmattSB = silber, RAL 9006, strukturmattSW = schwarz, RAL 9005, strukturmattSZ = schwarz, RAL 9005, seidenglanz Gute Handhabung durch Verstärkung am Hebelende.Hebelverstellung durch Anheben des Griffes. Beim Loslassen rastet der Griff selbstständig wieder ein. Gewindeeinsatz mit Griff durch Kerbverzahnung lösbar verbunden. RoHS-konform: ja

Ab 4,19 €* inkl. MwSt.

Details

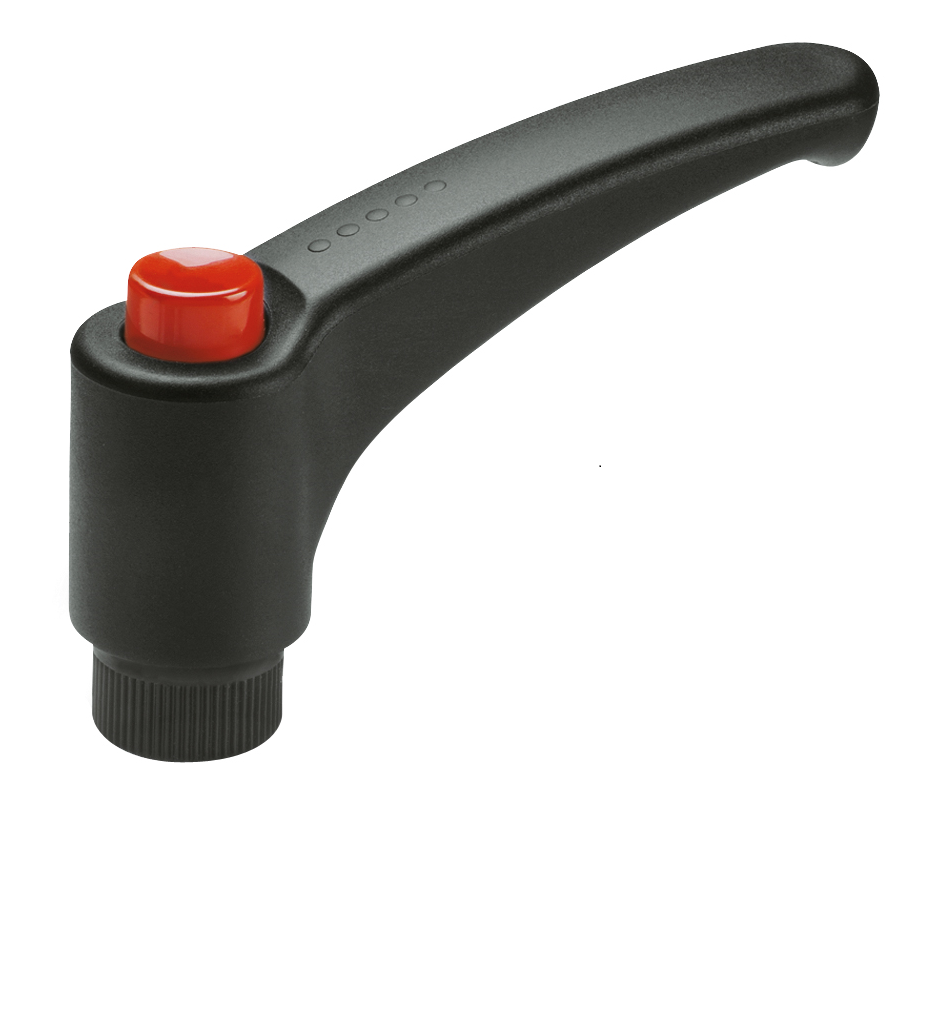

Klemmhebel | SM 1184
