Klemmhebel - HYGIENIC DESIGN | SM 1179-1

SCHOLZ MECHANIK GmbH

ab 43,90 €*

43,90 €*

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 5 Tagen

Dieses Produkt ist in 4 Ausführungen erhältlich.

Durchmesser 1

M06

M08

M10

Länge 1

63,00

78,00

Oberfläche

Um ein Angebot für diesen Artikel erstellen zu können, legen Sie diesen bitte in den Warenkorb. Von dort aus können Sie das Angebot mit allen erforderlichen Angaben erstellen.

Produktnummer: 109095

Beschreibung Datenblatt

Variantentabelle
Durchmesser 1	Länge 1	Oberfläche	Artikel	Preis	Bestellen

Produktinformationen "Klemmhebel - HYGIENIC DESIGN | SM 1179-1"

aus Edelstahl
verstellbar
mit Innengewinde

Material:
Griffkörper: Edelstahl-Feinguss 1.4408 (A4)
poliert (Ra < 0,8 μm)
Gewindebuchse / Einatz: Edelstahl 1.4301

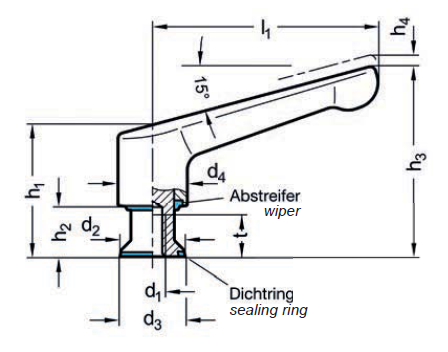

Dichtring / Abstreifer:
Hydrierter Acrylnitril-Butadien-Kautschuk (HNBR)
temperaturbeständig -25 °C bis +150 °C
Härte 85 ±5 Shore A
FDA-konform
blau

Hygienic Design - Klemmhebel SM 1179-1 mit massivem Edelstahl-Griffkörper
sind DGUV-zertifiziert und für den Einsatz in Hygienebereichen vorgesehen.
Die dichtende Anschraubfläche ermöglicht eine totraumfreie Befestigung.
Die polierte Oberfläche verhindert das Anhaften von Schmutz und erleichtert die Reinigung.
Einsatz vorzugsweise bei begrenztem Spannbereich oder wenn eine bestimmte Spannstellung erwünscht ist.
Hebelverstellung durch Ziehen.
Beim Loslassen rastet der Griff selbstständig wieder ein.
Gewindeeinsatz durch Kerbverzahnung mit Griff lösbar verbunden.

auf Anfrage:
Dichtring: Härte 85 ±5 Shore A, blau
EPDM (Ethylen-Propylen-Dien-Kautschuk) - Einsatztemperatur -40 °C bis +120 °C

RoHS-konform: ja

Bedientyp:	Hebel, Klemmhebel
Besonderheit:	Feststellen durch selbstständiges Einrasten, mit Dichtring, mit Innengewinde
Compliance:	RoHS-konform
Einsatz in sensiblen Bereichen:	Hygienic Design
Material:	Edelstahl, Hebel: Edelstahl, Knopf / Griff: Edelstahl
Oberfläche:	poliert

Ähnliche Artikel

Klemmhebel - HYGIENIC DESIGN | SM 1179-2

aus Edelstahlverstellbarmit Schraube Material:Griffkörper: Edelstahl-Feinguss 1.4408 (A4)poliert (Ra < 0,8 μm)Gewindestift / Einsatz: Edelstahl 1.4301Dichtring / Abstreifer: Hydrierter Acrylnitril-Butadien-Kautschuk (H-NBR) temperaturbeständig -25 °C bis +150 °CHärte 85 ±5 Shore AFDA-konformblau Diese rostfreien Klemmhebel mit massivem Edelstahl-Griffkörper sind DGUV-zertifiziert und für den Einsatz in Hygienebereichen vorgesehen. Die dichtende Anschraubfläche ermöglicht eine totraumfreie Befestigung. Die polierte Oberfläche verhindert das Anhaften von Schmutz und erleichtert die Reinigung. Einsatz vorzugsweise bei begrenztem Spannbereich oder wenn eine bestimmte Spannstellung erwünscht ist. Hebelverstellung durch Ziehen. Beim Loslassen rastet der Griff selbstständig wieder ein. Gewindeeinsatz durch Kerbverzahnung mit Griff lösbar verbunden. RoHS-konform: ja

Ab 57,50 €* inkl. MwSt.

Details

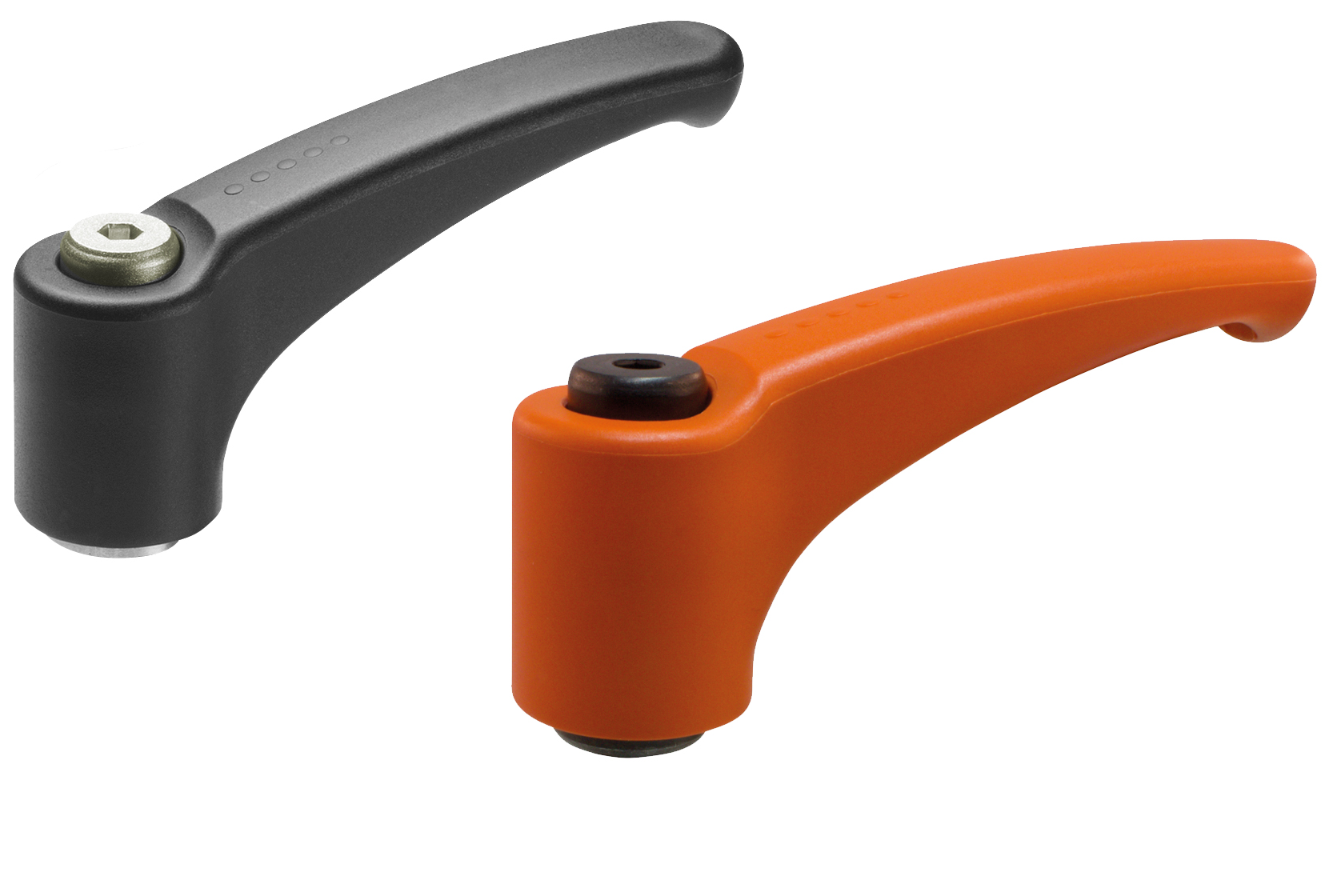

Klemmhebel | SM 1180

aus Kunststoffverstellbarmit Buchsemit Innengewinde oder PassbohrungMaterial:Einsatz / Halteschraube:ST: Stahl, brüniert NI: Edelstahl 1.4305Zahnring: Zink-DruckgussGriffkörper: Kunststoff, Polyamid (PA)glasfaserverstärkttemperaturbeständig -30°C bis +130 °CFarbe / Oberfläche:SG = schwarzgrau, RAL 7021, mattOR = orange, RAL 2004, mattGute Handhabung des Hebels durch leichte Wölbung und eine Verstärkung am Hebelende.Hebelverstellung durch Anheben des Griffes. Beim Loslassen rastet der Griff selbstständig wieder ein.Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.RoHS-konform: ja

Ab 4,03 €* inkl. MwSt.

Details

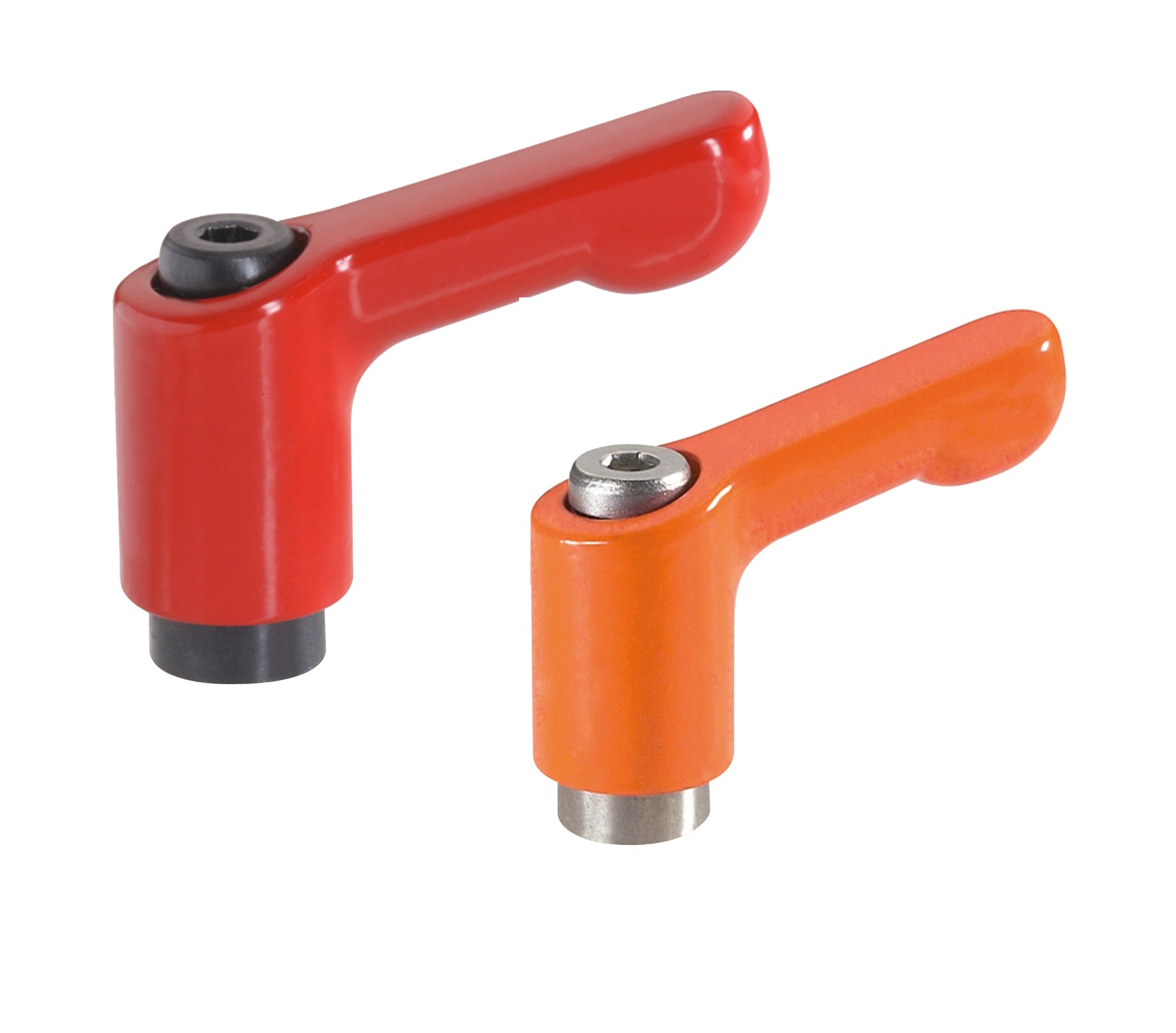

Mini-Klemmhebel | SM 1182

verstellbarEinsatz aus Stahl oder Edelstahlmit Innengewinde / Passbohrung Material:Einsatz / Gewindebuchse und Halteschraube:ST: Stahl, brüniertNI: Edelstahl rostfrei, 1.4305Griffkörper: Zink-Druckguss Farben / Oberflächen:CR = Griffkörper verchromtRH = unlackiert, gleitgeschliffenkunststoffbeschichtet:OR = orange, RAL 2004, strukturmattRS = rot, RAL 3000, strukturmattSB = silber, RAL 9006, strukturmattSW = schwarz, RAL 9005, strukturmattSZ = schwarz, RAL 9005, seidenglanz Gute Handhabung durch Verstärkung am Hebelende.Hebelverstellung durch Anheben des Griffes. Beim Loslassen rastet der Griff selbstständig wieder ein. Gewindeeinsatz mit Griff durch Kerbverzahnung lösbar verbunden. RoHS-konform: ja

Ab 4,19 €* inkl. MwSt.

Details

Klemmhebel | SM 1186

verstellbarEinsatz aus Stahl oder Edelstahlmit Innengewinde Material: Einsatz:ST: Stahl, brüniertNI: Edelstahl 1.4305Griffkörper: Zink-Druckguss Farbe / Oberfläche des Griffes:kunststoffbeschichtetSW = schwarz, RAL 9005, strukturmattOR = orange, RAL 2004, strukturmatt Durch Anheben des Hebels wird die Verzahnung freigegeben. Der Griff wird über die Verzahnung positioniert, der Gewindeeinsatz kann ausgetauscht werden. Nach dem Loslassen rastet die Verzahnung ein. Einsatz vor allem dort, wo der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. RoHS-konform: ja

Ab 5,77 €* inkl. MwSt.

Details

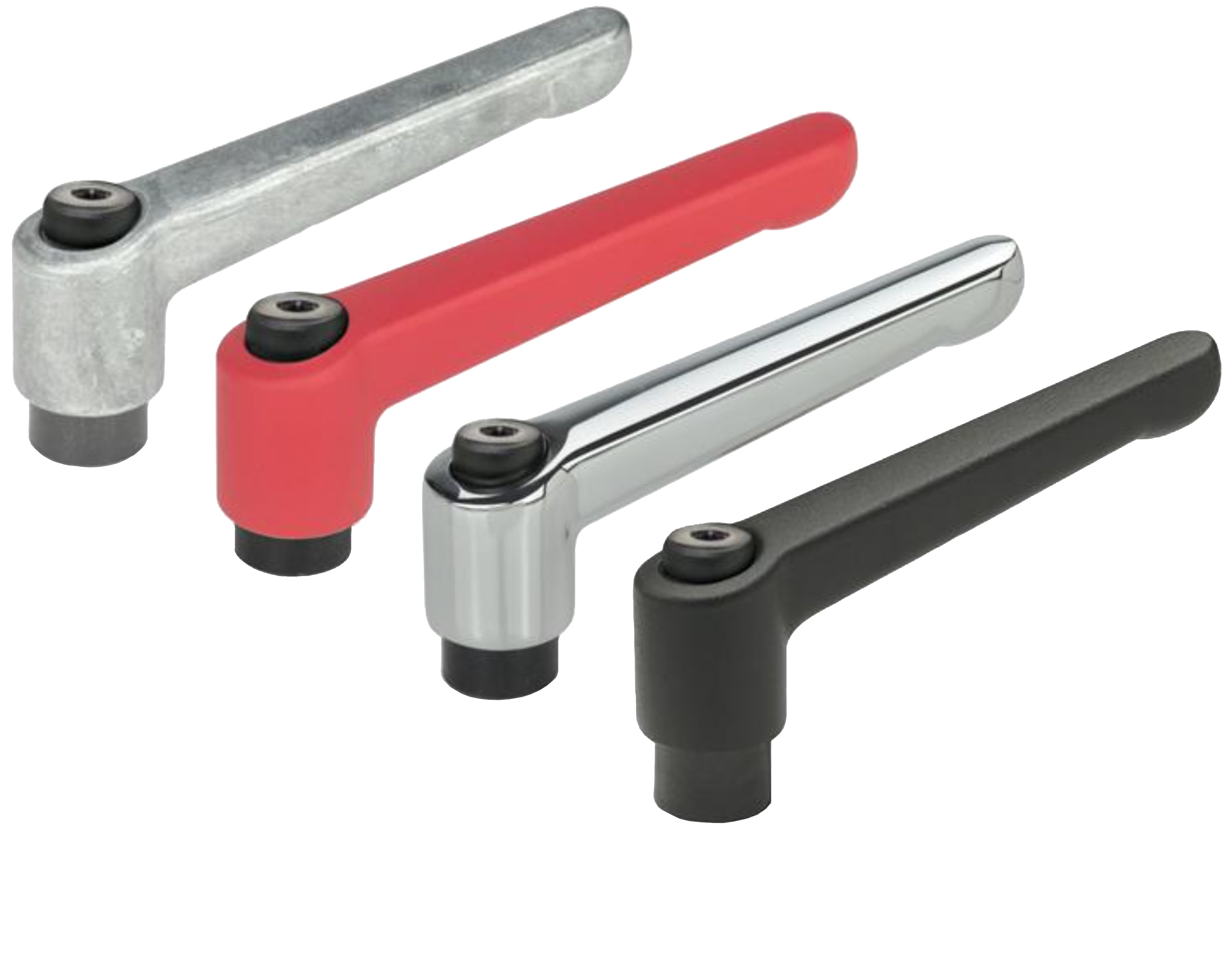

Klemmhebel | SM 1189

verstellbarEinsatz aus Stahlmit Innengewinde / Passbohrung Material: Einsatz / Innengewinde: ST: Stahl, brüniert Griffkörper: Zink-Druckguss Farben / Oberflächen des Griffes: CR = verchromt RH = unlackiert gleitgschliffenkunststoffbeschichtetOR = orange, RAL 2004, strukturmattRS = rot, RAL 3000, strukturmattSB = silber, RAL 9006, strukturmattSW = schwarz, RAL 9005, strukturmattSZ = schwarz, RAL 9005, seidenglanz Gute Handhabung durch Verdickung am Griffende. Hebelverstellung durch Ziehen. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden. Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim Loslassen rastet der Griff selbsttätig wieder ein. Einsatz bei begrenztem Spannbereich oder bei bestimmter festgelegter Spannstellung.Buchse und Halteschraube aus Edelstahl rostfrei (SM 1198). RoHS-konform: ja

Ab 4,66 €* inkl. MwSt.

Details

Klemmhebel | SM 1189-1

verstellbarmit Auflagescheibemit Innengewinde Material: Einsatz / Innengewinde: ST: Stahl, Festigkeitsklasse 5.8, brüniertAuflagescheibe: Stahl, einsatzgehärtet, brüniert Griffkörper: Zink-Druckguss Farbe / Oberfläche des Griffes:kunststoffbeschichtetOR = orange, RAL 2004, strukturmattRS = rot, RAL 3000, strukturmattSB = silber, RAL 9006, strukturmattSW = schwarz, RAL 9005, strukturmatt Gute Handhabung durch Verdickung am Griffende.Hebelverstellung durch Ziehen.Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebelkann in die günstigste Spannposition geschwenkt werden.Beim „Loslassen“ rastet der Griff selbsttätig wieder ein.Die Auflagescheibe ist unverlierbar angebracht, dreht sich beim Anziehen nichtmit und schützt die Spannfläche vor Beschädigung. Eine typische Anwendung ist der Einsatz der Klemmhebel bei Langlöchern. RoHS-konform: ja

Ab 11,72 €* inkl. MwSt.

Details

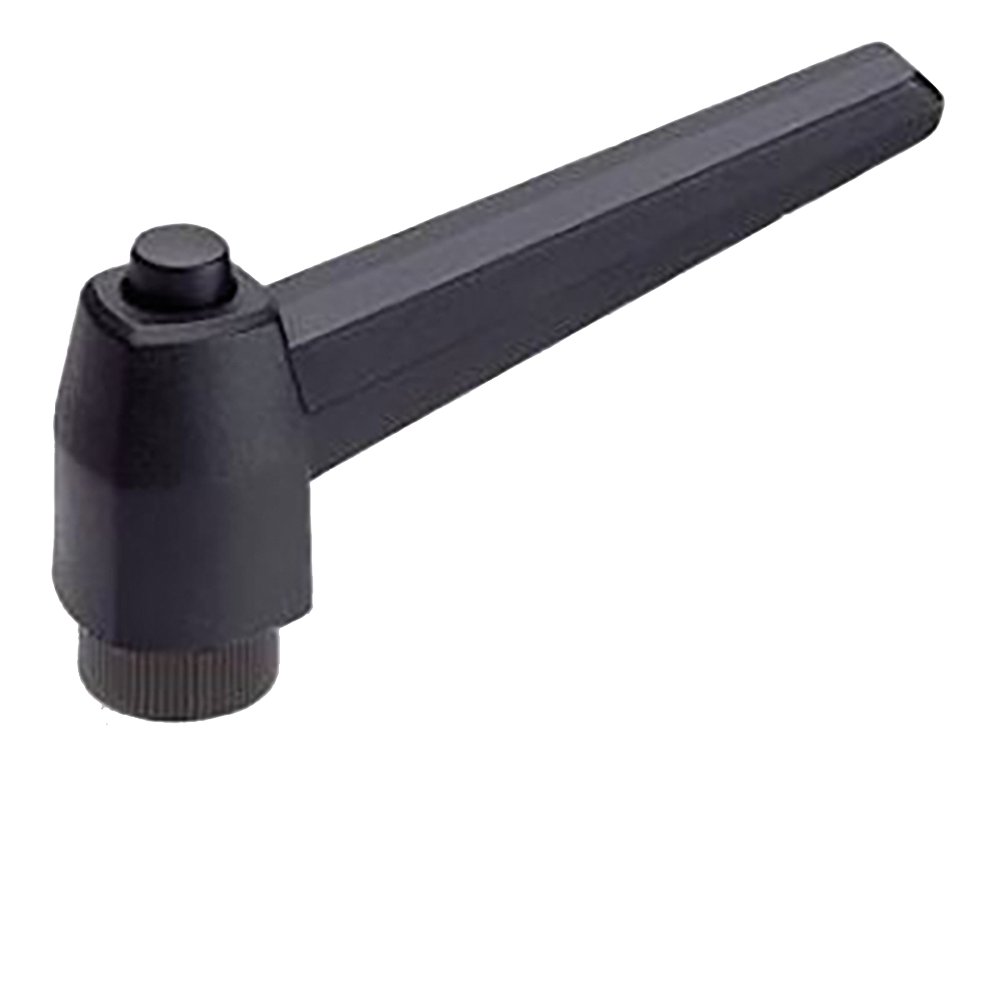

Klemmhebel, verstellbar | SM 1190-1

verstellbarmit Ausrastknopf und Gewindebuchse Material:Buchse: MessingGriffkörper: Kunststoff Thermoplast (Polyamid PA)glasfaserverstärkttemperaturbeständig -30°C bis +120 °CAusrastknopf: Kunststoff, schwarz Farbe / Oberfläche des Griffes:SW = schwarz, RAL 9005, matt Hebelverstellung durch Ziehen bzw. Drücken.Die Gewindebuchse ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden. Durch Anheben des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden.Beim "Loslassen" rastet der Griff selbsttätig wieder ein.Der Ausrastknopf ermöglicht müheloses Ausrasten.Anwendung bei begrenztem Spannbereich oder für bestimmte Spannstellung oder wenn die Demontage des Hebels beim Einschrauben nicht erforderlich ist. RoHS-konform: ja

Ab 3,33 €* inkl. MwSt.

Details

Klemmhebel, verstellbar | SM 1192

aus Kunststoffmit Gewindebuchse Material:Einsatz und Gewindebuchse: Stahl brüniertGriffkörper: Kunststoff Thermoplast (Polyamid PA)glasfaserverstärkttemperaturbeständig -30° C bis 130° C Farbe / Oberfläche des Griffes:SW = schwarz, RAL 9005, mattOR = orange, RAL 2004, matt (Restbestände bei einzelnen Größen, Nachbestellung nicht mehr möglich)Die Aktualisierung des Datenblattes folgt. Hebelverstellung durch Ziehen bzw. Drücken.Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden. Durch Anheben des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim "Loslassen" rastet der Griff selbsttätig wieder ein.Anwendung bei begrenztem Spannbereich oder für bestimmte Spannstellung. RoHS-konform: ja

Ab 4,89 €* inkl. MwSt.

Details

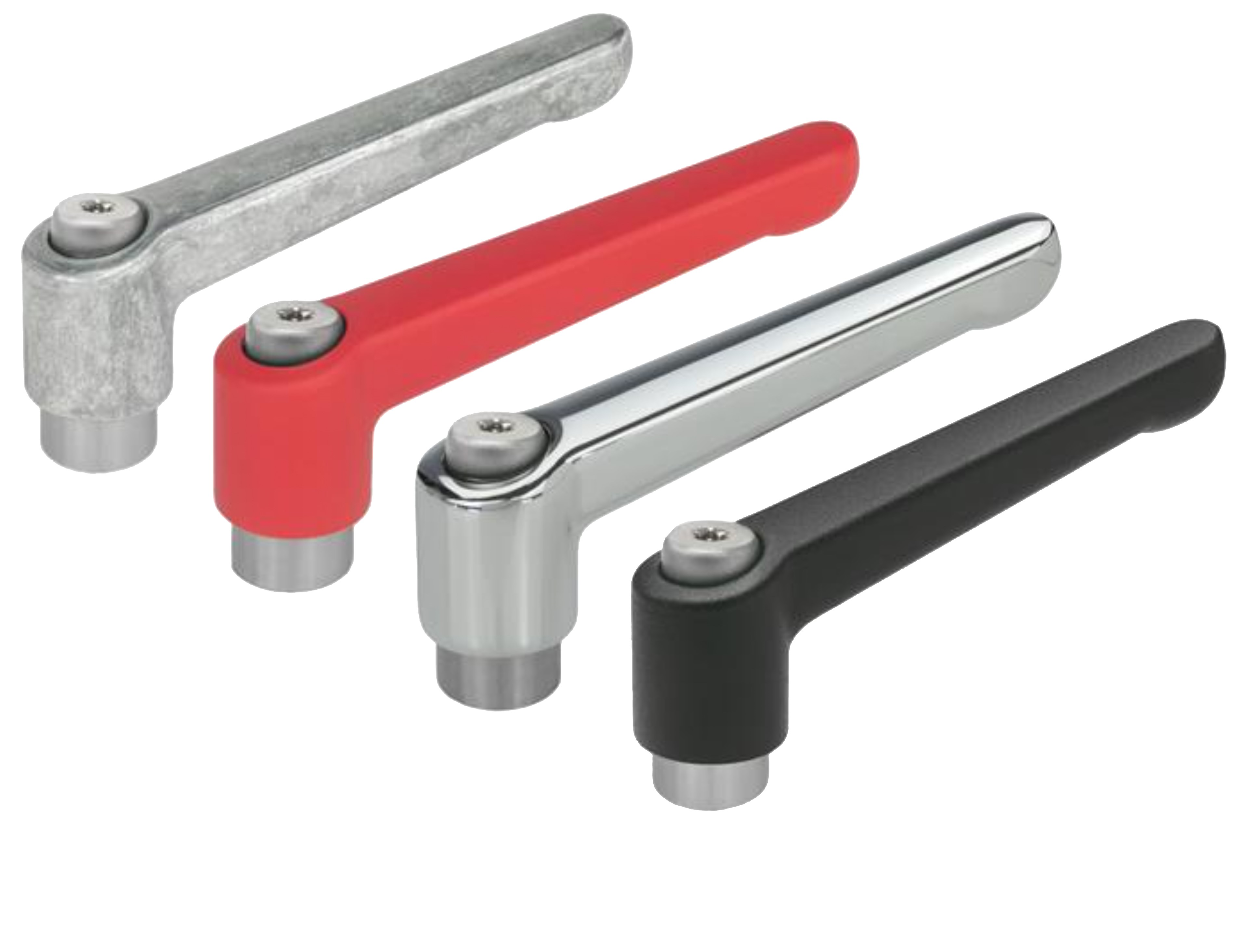

Klemmhebel | SM 1198

verstellbarEinsatz aus Edelstahlmit Innengewinde / Passbohrung Material:Einsatz / Innengewinde: : NI: Edelstahl 1.4305Griffkörper: Zink-Druckguss Farben / Oberflächen des Griffes:CR = verchromtRH = unlackiert, gleitgeschliffen kunststoffbeschichtetOR = orange, RAL 2004, strukturmattRS = rot, RAL 3000, strukturmattSB = silber, RAL 9006, strukturmattSW = schwarz, RAL 9005, strukturmattSZ = schwarz, RAL 9005, seidenglanz Gute Handhabung durch Verdickung am Griffende.Hebelverstellung durch Ziehen.Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden.Beim Loslassen rastet der Griff selbsttätig wieder ein.Einsatz bei begrenztem Spannbereich oder bei bestimmter festgelegter Spannstellung.Buchse und Halteschraube aus brüniertem Stahl (SM 1189). RoHS-konform: ja

Ab 6,74 €* inkl. MwSt.

Details

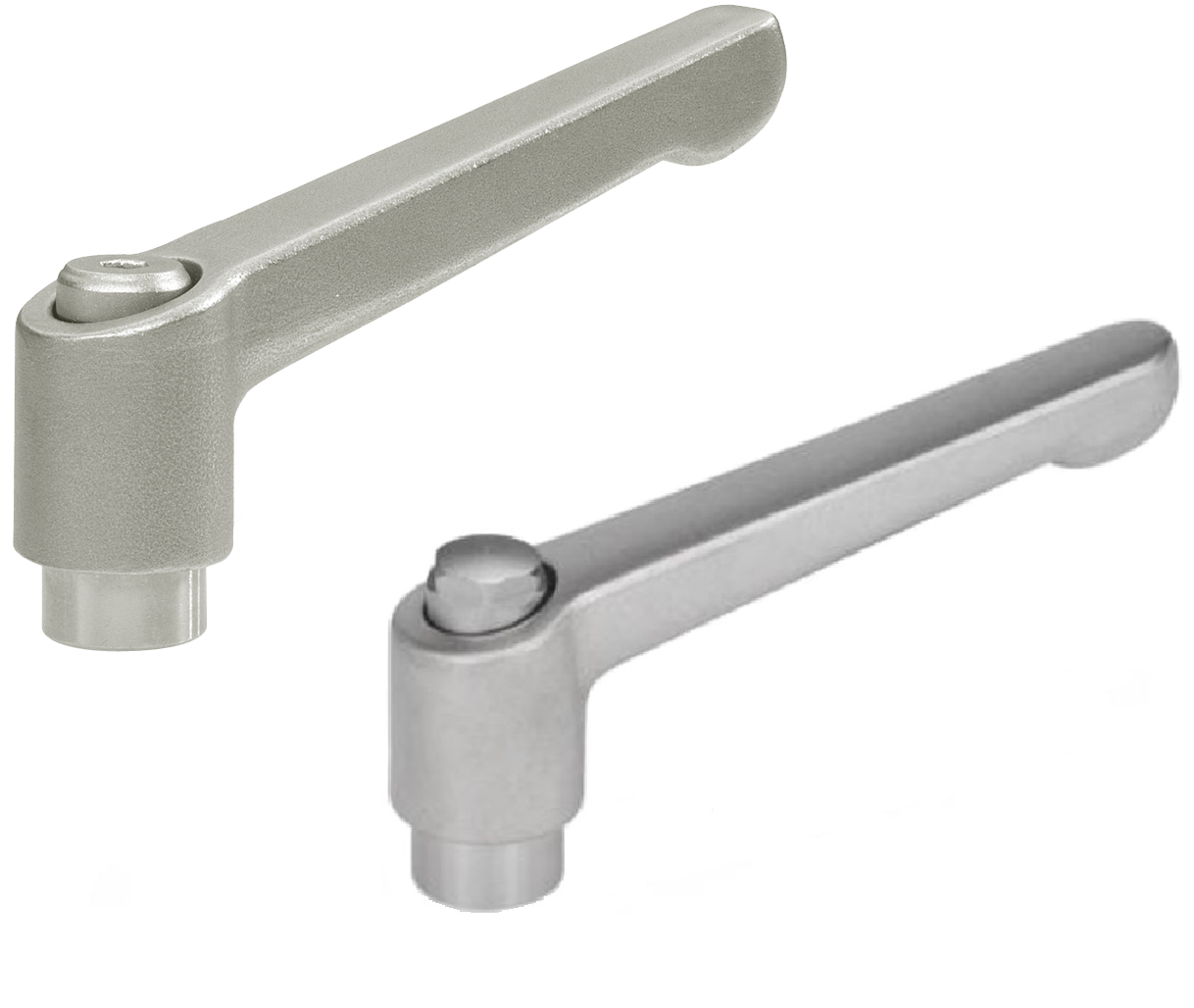

Klemmhebel | SM 1199-1
