Klemmhebel | SM 1189

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Farbe	Länge 1	Artikel	Preis	Bestellen

Produktinformationen "Klemmhebel | SM 1189 "

verstellbar
Einsatz aus Stahl
mit Innengewinde / Passbohrung

Material:
Einsatz / Halteschraube:
ST: Stahl, brüniert
Griffkörper: Zink-Druckguss

Farben / Oberflächen:
CR = verchromt
RH = unlackiert gleitgschliffen
kunststoffbeschichtet
OR = orange, RAL 2004, strukturmatt
RS = rot, RAL 3000, strukturmatt
SB = silber, RAL 9006, strukturmatt
SW = schwarz, RAL 9005, strukturmatt
SZ = schwarz, RAL 9005, seidenglanz

Gute Handhabung durch Verdickung am Griffende.

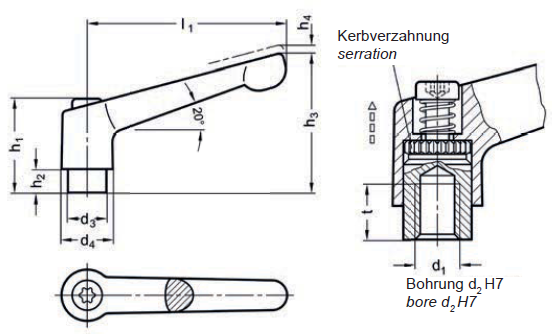

Hebelverstellung durch Ziehen. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden.
Beim Loslassen rastet der Griff selbsttätig wieder ein.
Einsatz bei begrenztem Spannbereich oder bei bestimmter festgelegter Spannstellung.

Buchse und Halteschraube aus Edelstahl rostfrei (SM 1198).

RoHS-konform: ja

Bedientyp:	Hebel, Klemmhebel
Besonderheit:	Feststellen durch selbstständiges Einrasten, mit Innengewinde, mit Innensechskant
Compliance:	RoHS-konform
Farbe:	ROT, orange, schwarz, schwarz - seidenglanz, silber
Material:	Buchse/Schraube: Stahl, Hebel: Zink-Druckguss
Oberfläche:	Stahl - brüniert, kunststoffbeschichtet, roh / unlackiert, verchromt
