Klemmhebel | SM 1180

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Farbe	Länge 1	Material	Artikel	Preis	Bestellen

Produktinformationen "Klemmhebel | SM 1180"

aus Kunststoff
verstellbar
mit Buchse
mit Innengewinde oder Passbohrung

Material:

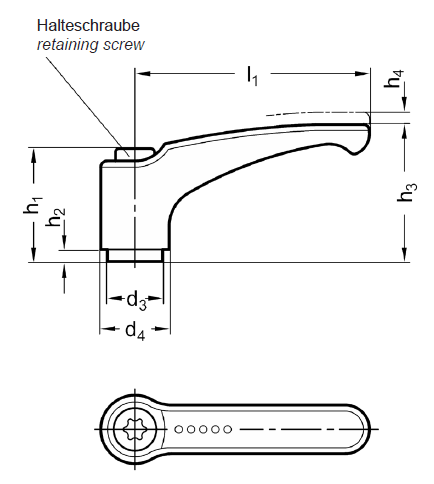

Einsatz / Halteschraube:
ST: Stahl, brüniert
NI: Edelstahl 1.4305
Zahnring: Zink-Druckguss
Griffkörper: Kunststoff, Polyamid (PA)
glasfaserverstärkt
temperaturbeständig -30°C bis +130 °C
Farbe / Oberfläche:
SG = schwarzgrau, RAL 7021, matt
OR = orange, RAL 2004, matt

Gute Handhabung des Hebels durch leichte Wölbung und eine Verstärkung am Hebelende.
Hebelverstellung durch Anheben des Griffes. Beim Loslassen rastet der Griff selbstständig wieder ein.
Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

RoHS-konform: ja

Bedientyp:	Hebel, Klemmhebel
Besonderheit:	Feststellen durch selbstständiges Einrasten, mit Bohrung, mit Innengewinde
Compliance:	RoHS-konform
Farbe:	orange, schwarzgrau
Material:	Buchse/Schraube: Edelstahl, Buchse/Schraube: Stahl, Hebel: Kunststoff, Kunststoff
Oberfläche:	Edelstahl - blank, Stahl - brüniert
