Klemmhebel | SM 1184

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Farbe	Länge 1	Material	Artikel	Preis	Bestellen

Produktinformationen "Klemmhebel | SM 1184"

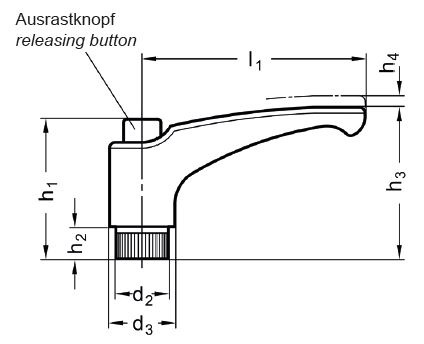

verstellbar, mit Ausrastknopf
mit Gewindebuchse

Material:
Gewindebuchse:
MS: Messing
NI: Edelstahl 1.4305
eingebettet in schwarzem glasfaserverstärktem Kunststoff

Griffkörper: Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
Einsatztemperatur -30°C bis +130 °C (verchromter Griff: -30°C bis +80 °C)
schwarzgrau, matt, ähnlich RAL 7021
Ausrastknopf: Kunststoff, glänzend

Farbe des Ausrastknopfes:
SG = schwarzgrau RAL 7021
OR = orange RAL 2004
GR = grau RAL 7035
GB = gelb RAL 1021
GN = grün RAL 6017
RT = rot RAL 3000
BL = blau RAL 5024

CR = Griffkörper verchromt, Knopf schwarz

Gute Handhabung durch gewölbte Form und Verstärkung am Hebelende.
Änderung der Spannposition durch Anheben des Griffes bzw. Drücken des Ausrastknopfes.
Beim Loslassen rastet der Griff selbstständig wieder ein.

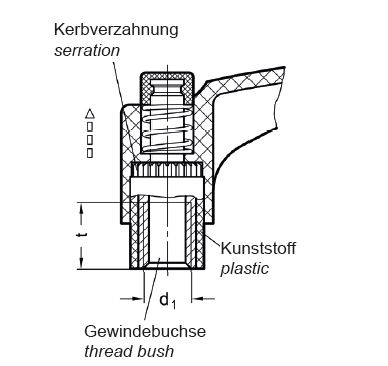

Gewindeeinsatz ist mit Griff durch eine Kerbverzahnung lösbar verbunden.
Bei ausgerastetem Hebel kann der Gewindeeinsatz auch mit Hilfe der Randrierung eingeschraubt werden.

RoHS-konform: ja

Bedientyp:	Hebel, Klemmhebel
Besonderheit:	Feststellen durch selbstständiges Einrasten, mit Ausrastknopf, mit Innengewinde
Compliance:	RoHS-konform
Farbe:	Ausrastknopf: blau, Ausrastknopf: gelb, Ausrastknopf: grau, Ausrastknopf: orange, Ausrastknopf: rot, Ausrastknopf: schwarz, Ausrastknopf: schwarzgrau
Material:	Buchse/Schraube: Edelstahl, Buchse: Messing, Hebel: Kunststoff, Kunststoff, Thermoplast
Oberfläche:	Edelstahl - blank, matt, verchromt
