Pendelauflage | SM 1145-1

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Durchmesser 2	Material	Form	Artikel	Preis	Bestellen

Produktinformationen "Pendelauflage | SM 1145-1"

mit selbsttätiger Rückstellung
mit Passung n6

Material:
Federelement: Thermoplast PUR
Form G + J
ST: Körper: Vergütungsstahl, vergütet, phosphatiert
Kugel: Kugellagerstahl, gehärtet, blank
Form G
NI: Körper: rostfreier Stahl 1.4057, vergütet
Kugel: rostfreier Stahl 1.3541, vernickelt

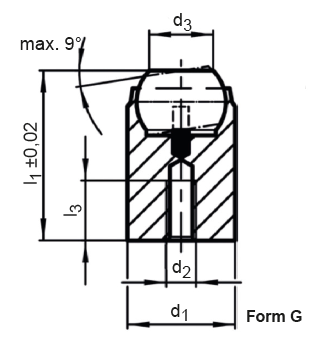

Form G: Kugel abgeflacht, Auflagefläche plan
Form J: Kugel abgeflacht, Auflagefläche geriffelt

RoHS-konform: ja

Pendelauflagen mit selbständiger Rückstellung mit Passungstoleranz n6
aus Stahl oder Edelstahl mit beweglichen glatten oder geriffelten Auflageflächen
werden als Anschläge, Auflagen oder Druckstücke verwendet zum Klemmen, Spannen und Stützen.
Sie sind für den Einbau in Spannelemente geeignet,
auch für die Lastabtragung zwischen nicht parallelen Flächen.
Die bewegliche geriffelte Auflagefläche gibt eingespannten Bauteilen besonderen Halt.
Durch die Rückstellung der Auflage in die Parallelposition wird verhindert,
dass beim Einlegen des Werkstücks die Kugel in einer schrägen Position verklemmt.

Kugel gegen Verdrehen gesichert.

Besonderheit:	Auflagefläche geriffelt, Auflagefläche plan, Kugel abgeflacht, mit Passungstoleranz, selbstständige Rückstellung
Compliance:	RoHS-konform
Elementtyp:	Auflagebolzen, Pendelauflagen
Material:	Edelstahl, Kugel: Edelstahl, Kugel: Stahl, Stahl
