Pendelauflage | SM 1146

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Durchmesser 2	Material	Form	Artikel	Preis	Bestellen

Produktinformationen "Pendelauflage | SM 1146"

mit abgeflachter Kugel
mit Gewindestift

Material:
Form C + F
ST: Körper: Vergütungsstahl, vergütet, phosphatiert
Kugel: Kugellagerstahl, gehärtet, blank
Form C

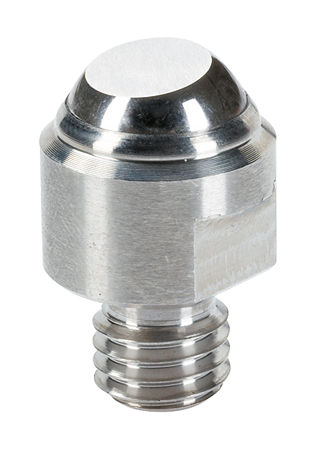

NI: rostfreier Stahl Körper: 1.4057, vergütet
Kugel: rostfreier Stahl 1.3541, vernickelt

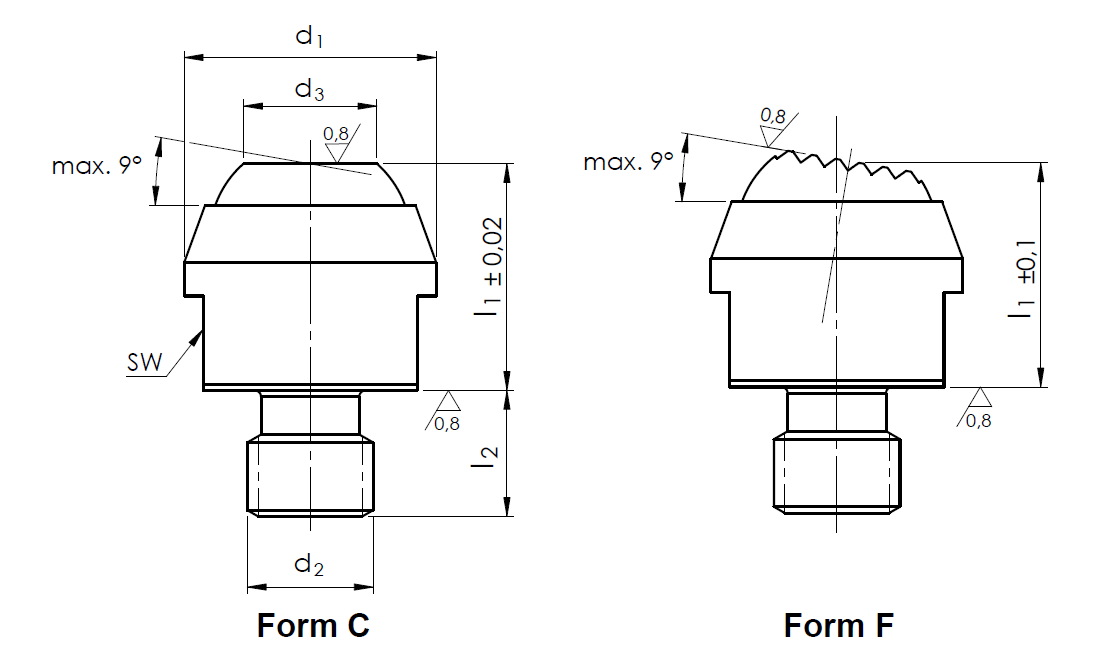

Form C: Kugel abgeflacht, Auflagefläche plan

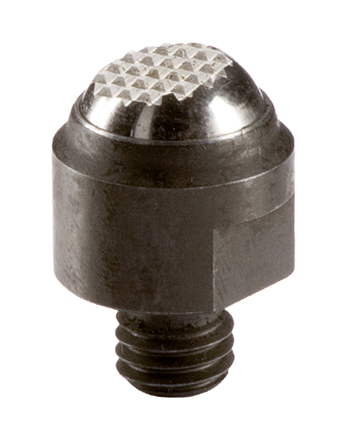

Form F: Kugel abgeflacht, Auflagefläche geriffelt

RoHS-konform: ja

Pendelauflagen mit Gewindestift aus Stahl oder Edelstahl
mit beweglichen glatten oder geriffelten Auflageflächen werden als Anschläge, Auflagen oder Druckstücke verwendet zum Klemmen, Spannen und Stützen.
Sie sind für den Einbau in Spannelemente geeignet, auch für die Lastabtragung zwischen nicht parallelen Flächen.
Die bewegliche geriffelte Auflagefläche gibt eingespannten Bauteilen besonderen Halt.

Besonderheit:	Auflagefläche geriffelt, Auflagefläche plan, Kugel abgeflacht, mit Gewindestift
Compliance:	RoHS-konform
Elementtyp:	Auflagebolzen, Pendelauflagen
Material:	Edelstahl, Kugel: Edelstahl, Kugel: Stahl, Stahl
