Pendelauflage, verstellbar | SM 1146-2

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Material	Schlüsselweite	Form	Artikel	Preis	Bestellen

Produktinformationen "Pendelauflage, verstellbar | SM 1146-2"

mit Gewindestift
mit selbsttätiger Rückstellung

Material:
Federelement: Thermoplast PUR
Form C + F
ST: Körper: Vergütungsstahl, vergütet, phosphatiert
Kugel: Kugellagerstahl, gehärtet, blank
Mutter: Stahl, brüniert (ISO 4035)
Form C
NI: Körper: rostfreier Stahl 1.4057, vergütet
Kugel: rostfreier Stahl 1.3541, vernickelt
Mutter: rostfreier Stahl

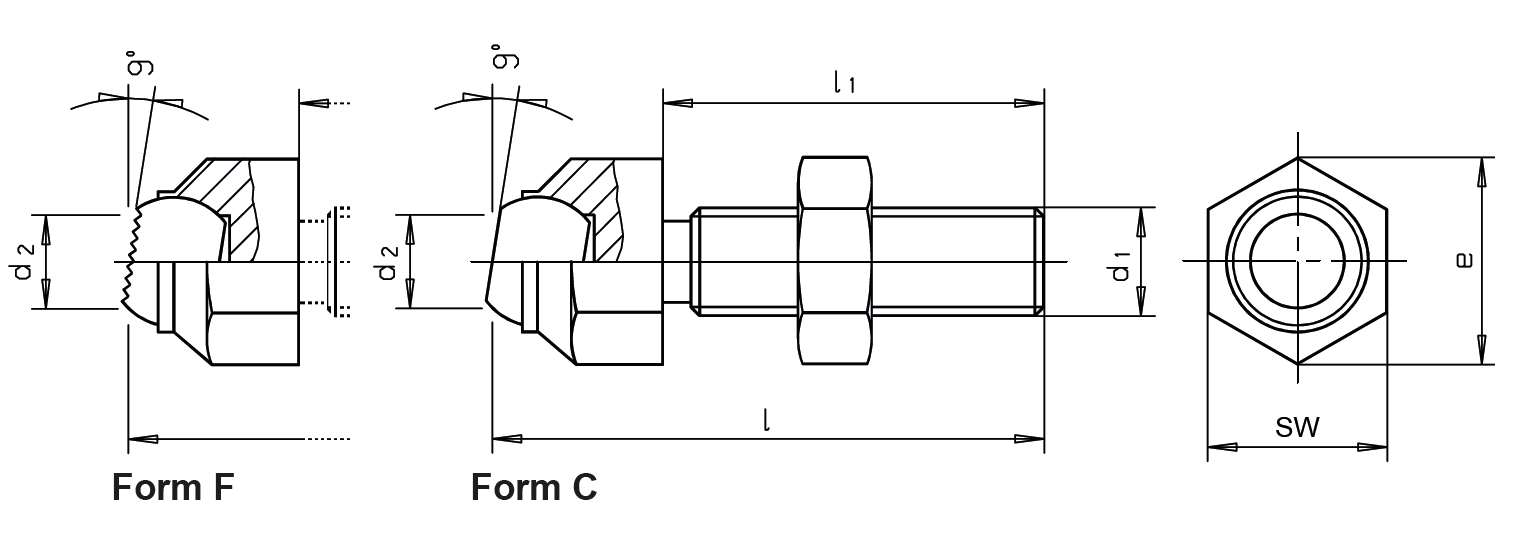

Form C: Kugel abgeflacht, Auflagefläche plan
Form F: Kugel abgeflacht, Auflagefläche geriffelt

RoHS-konform: ja

Pendelauflagen mit Gewindestift aus Stahl oder Edelstahl
mit beweglichen glatten oder geriffelten Auflageflächen
werden als Anschläge, Auflagen oder Druckstücke verwendet zum Klemmen, Spannen und Stützen.
Sie sind für den Einbau in Spannelemente geeignet, auch für die Lastabtragung zwischen nicht parallelen Flächen.
Durch die Rückstellung der Auflage in die Parallelposition wird verhindert,
dass beim Einlegen des Werkstücks die Kugel in einer schrägen Position verklemmt.

Besonderheit:	Auflagefläche geriffelt, Auflagefläche plan, Kugel abgeflacht, mit Gewindestift, selbstständige Rückstellung
Compliance:	RoHS-konform
Elementtyp:	Auflagebolzen, Pendelauflagen, Positionier- und Auflagestifte
Material:	Edelstahl, Kugel: Edelstahl, Kugel: Stahl, Stahl
