Pendelauflage | SM 1145

SCHOLZ MECHANIK GmbH

Variantentabelle
Durchmesser 1	Durchmesser 2	Material	Form	Artikel	Preis	Bestellen

Produktinformationen "Pendelauflage | SM 1145"

mit abgeflachter Kugel
mit Passung n6

Material:
Form G + J
ST: Körper: Vergütungsstahl, vergütet
Kugel: Kugellagerstahl, gehärtet
Form G
NI: Körper: rostfreier Stahl 1.4057, vergütet
Kugel: rostfreier Stahl 1.3541, vernickelt

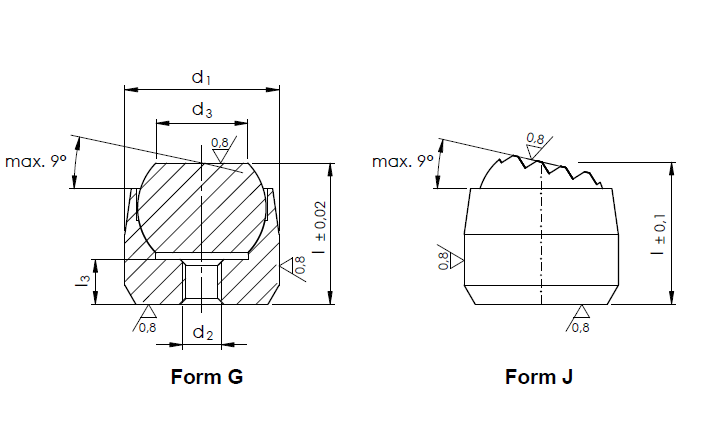

Form G: Kugel abgeflacht, Auflagefläche plan
Form J: Kugel abgeflacht, Auflagefläche geriffelt

RoHS-konform: ja

Pendelauflage mit Passungstoleranz n6
aus Stahl oder Edelstahl mit beweglichen glatten oder geriffelten Auflageflächen
werden als Anschläge, Auflagen oder Druckstücke verwendet zum Klemmen, Spannen und Stützen.
Sie sind für den Einbau in Spannelemente geeignet,
auch für die Lastabtragung zwischen nicht parallelen Flächen.
Die bewegliche geriffelte Auflagefläche gibt eingespannten Bauteilen besonderen Halt.

Besonderheit:	Auflagefläche geriffelt, Auflagefläche plan, Kugel abgeflacht, mit Passungstoleranz
Compliance:	RoHS-konform
Elementtyp:	Auflagebolzen, Pendelauflagen
Material:	Edelstahl, Kugel: Edelstahl, Kugel: Stahl, Vergütungsstahl
