für Höhenverstell-Elemente
Material: ST: Stahl, galvanisch verzinkt, blau chromatiertNI: Edelstahl
Ist der Verstellweg von Δ h nicht ausreichend, können die Distanzscheiben den Verstellweg erweitern. Dieser erhöht sich um die Dicke der Scheibe.
RoHS-konform: ja

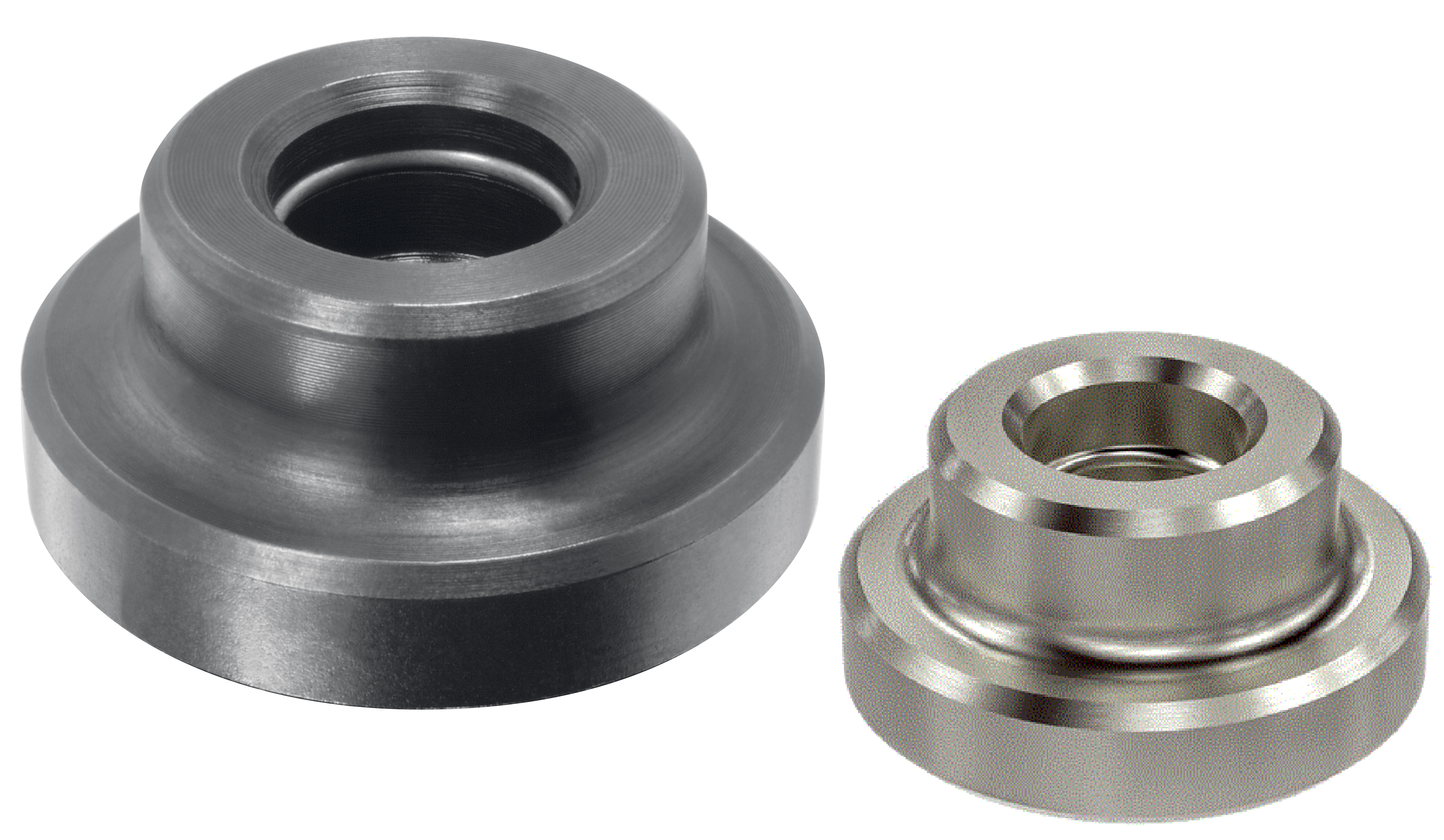

mit Sprengring
Material: ST: Stahl, einsatzgehärtet, brüniertNI: Edelstahl rostfreiSprengring ist eingelegt
Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236,
mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße.
Die schwenkbare Verbindung von Druckzapfen und Druckstück ermöglicht das Anpassen an unebene oder nicht rechtwinklig zur Schraubenachse liegende Spannflächen und verhindert beim Spannen das Übertragen der Drehbewegung der Schraube auf die Spannfläche.
Montage: Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt.
RoHS-konform: ja

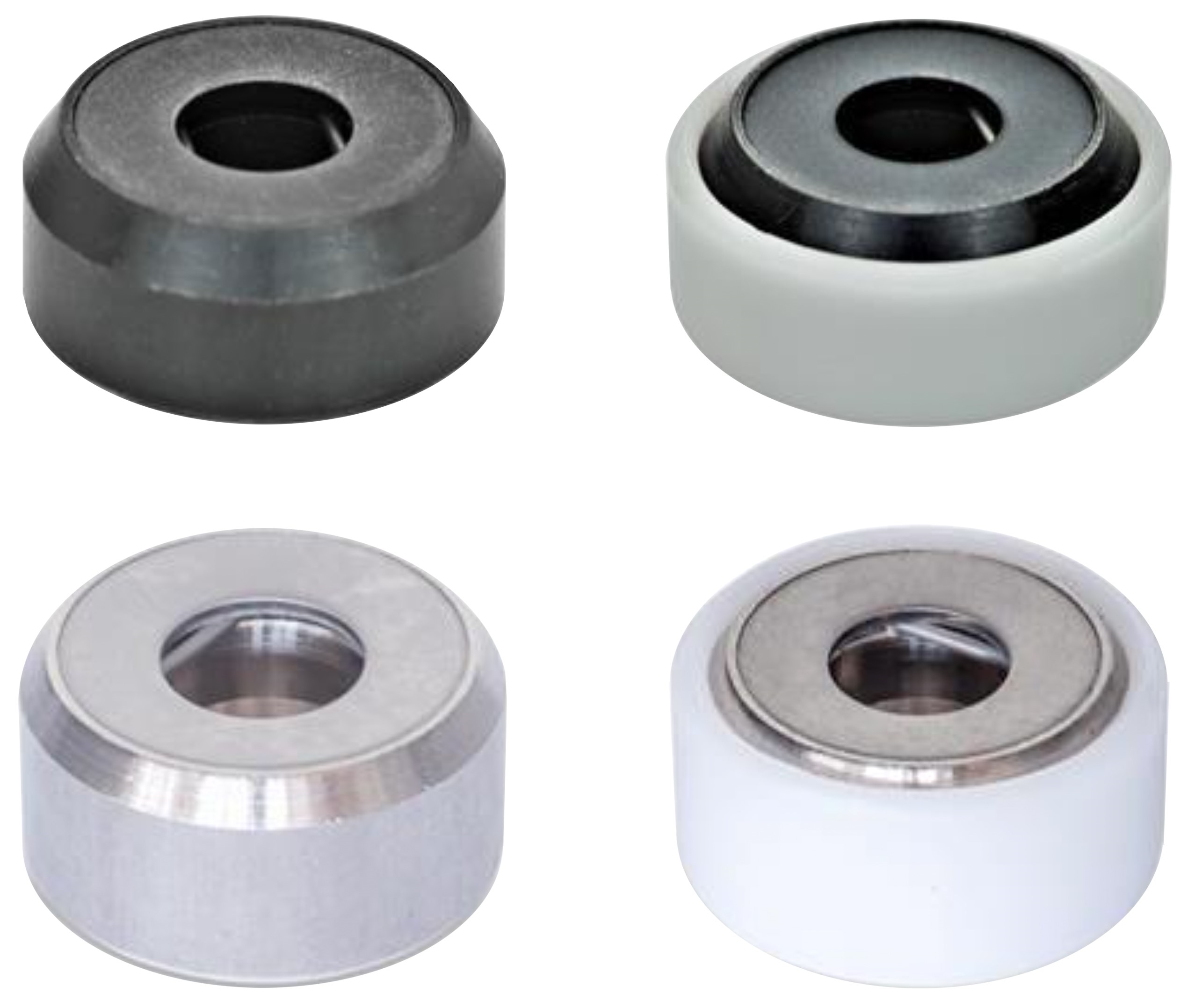

für Schrauben mit Druckzapfen DIN 6332 | SM 1240,für Knebelschrauben DIN 6304 | SM 1235 und DIN 6306 | SM 1236,mit oder ohne Kunststoffkappe
Material: Druckstück ST: Stahl, brüniert NI: Edelstahl 1.4301 Haltering: Edelstahl 1.4310 Kunststoffkappe: naturfarben, (Polyacetal POM), temperaturbeständig bis 100 °C
Form A: ohne Kunststoffkappe Form K: mit Kunststoffkappe
Die Druckstücke passen sich an unebene bzw. zylindrische Flächen an und verhindern eine Übertragung der Drehbewegung der Schraube auf das Werkstück. Die Kunststoffkappen verhindern Beschädigungen an empfindlichen Werkstücken. Durch die besondere Form der Haltefeder lässt sich das Druckstück leicht und problemlos auf den Druckzapfen aufstecken und wieder abnehmen. Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236, mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße. RoHS-konform: ja

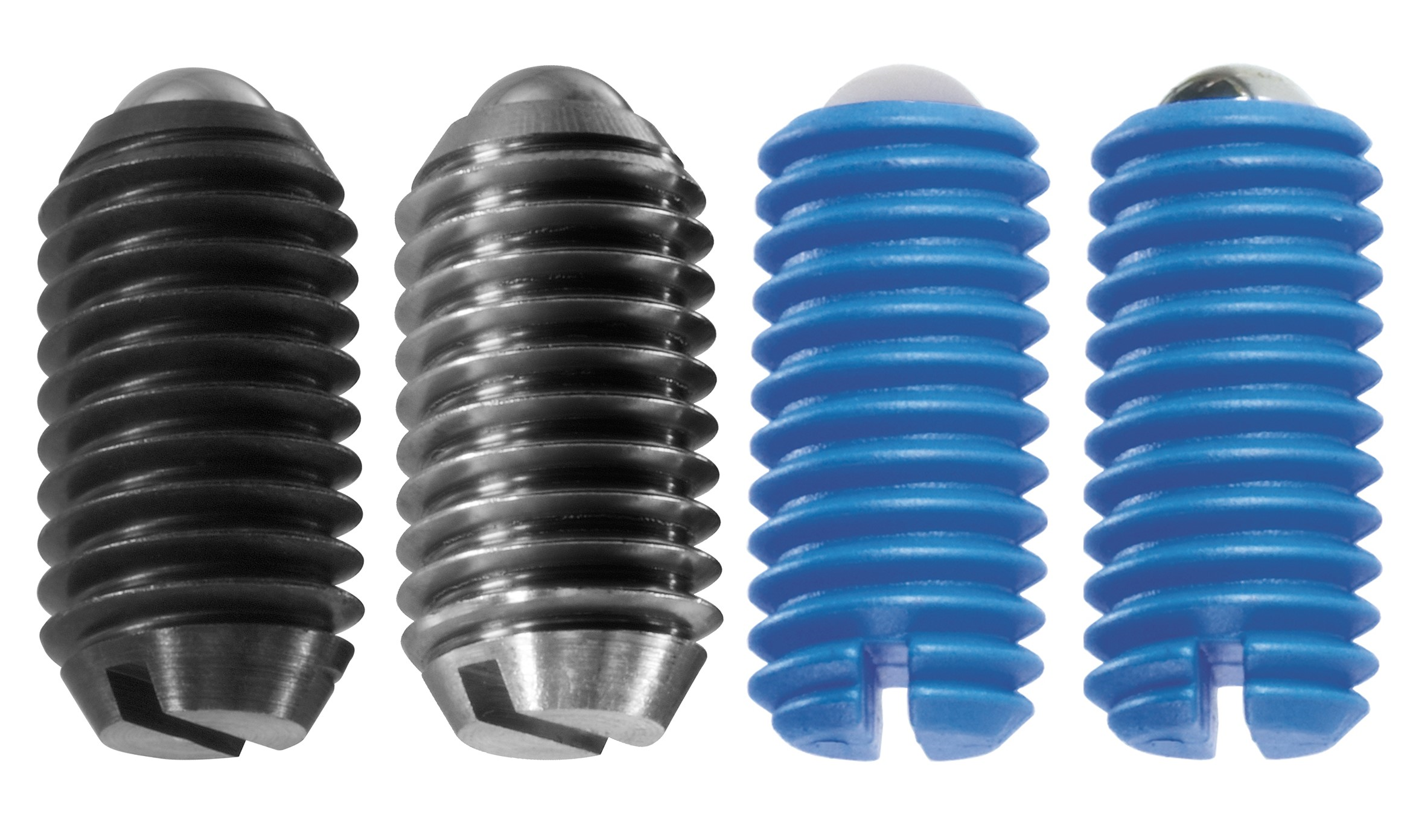

federndmit Kugel oder Bolzen und Schlitz
Material: Feder: rostfreier StahlHülse: Automatenstahl, brüniert Rostfreier Stahl 1.4305Thermoplast POM, blauKugel:Kugellagerstahl, gehärtetRostfreier Stahl, gehärtetThermoplast POM, weißBolzen:Automatenstahl, gehärtet, brüniertRostfreier Stahl 1.4305, nitriert
Form K: Hülse aus Stahl, mit Stahlkugel, normale FederkraftForm KS: Hülse aus Stahl, mit Stahlkugel, verstärkte Federkraft
Form KN: Hülse + Kugel aus rostfreiem Stahl, normale FederkraftForm KNS:
Hülse + Kugel aus rostfreiem Stahl,
verstärkte Federkraft
Form KDN: Hülse aus blauem Thermoplast (POM),
Kugel aus rostfreiem Stahl
, normale FederkraftForm KDD: Hülse aus blauem Thermoplast (POM), mit weißer Thermoplast-Kugel, normale Federkraft
Form B: Hülse aus Stahl, mit Stahlbolzen, normale FederkraftForm BS: Hülse aus Stahl, mit Stahlbolzen, verstärkte Federkraft
Form BN: Hülse + Bolzen aus rostfreiem Stahl, normale FederkraftForm BNS:
Hülse + Bolzen aus rostfreiem Stahl,
verstärkte Federkraft
Kennzeichnung:Ausführung Standard-Federkraft: keine MarkierungAusführung verstärkte Federkraft: 2 Längsmarkierungen (entfällt bei Fertigung ab dem zweiten Quartal 2025).
Verwendung z. B. zum Positionieren, Arretieren, Rasten, Andrücken und Fixieren von Bauteilen. Temperatureinsatzbereich bis 250 °C. Druckstücke aus Thermoplast sind von -30 °C bis +50 °C einsetzbar.
RoHS-konform: ja

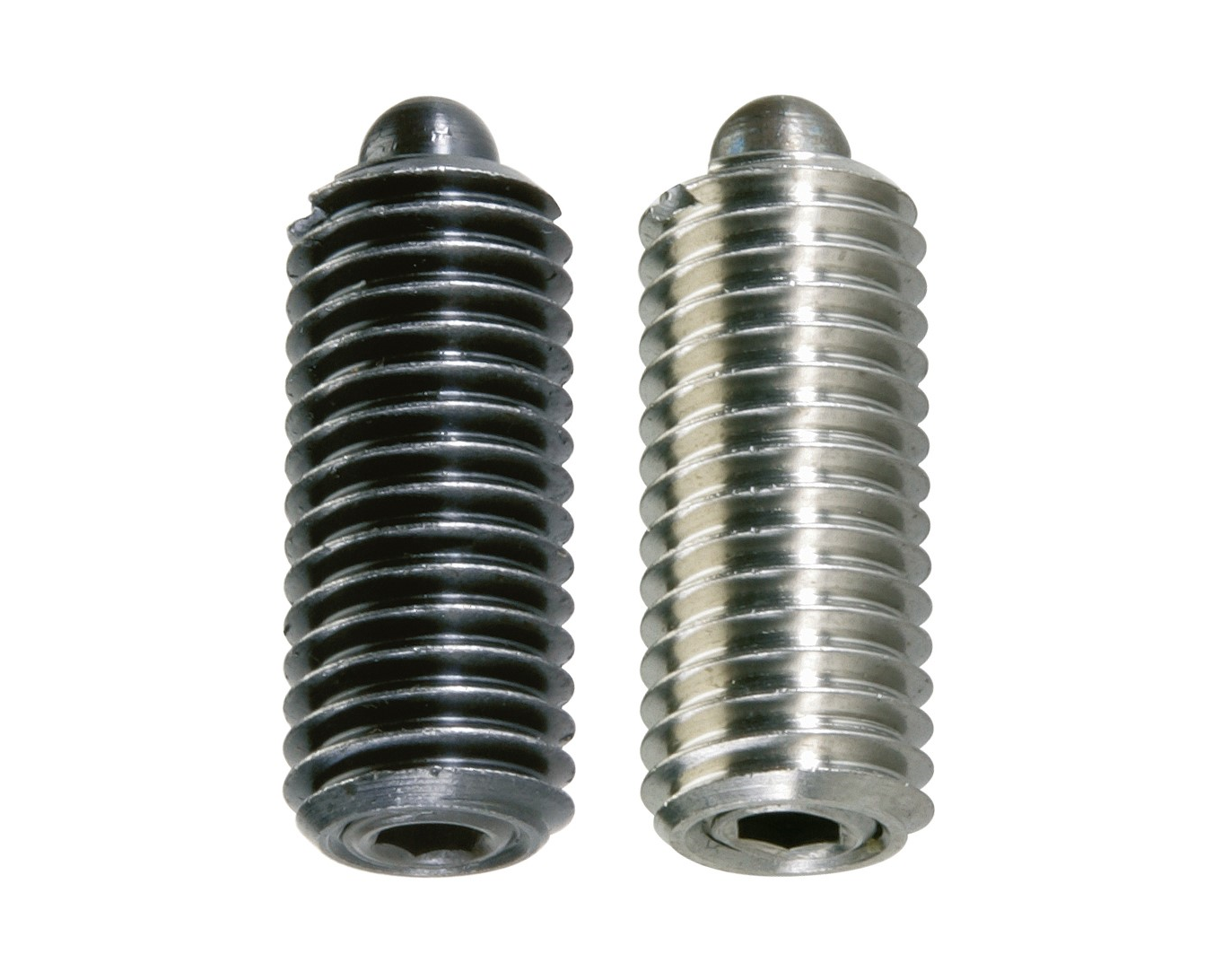

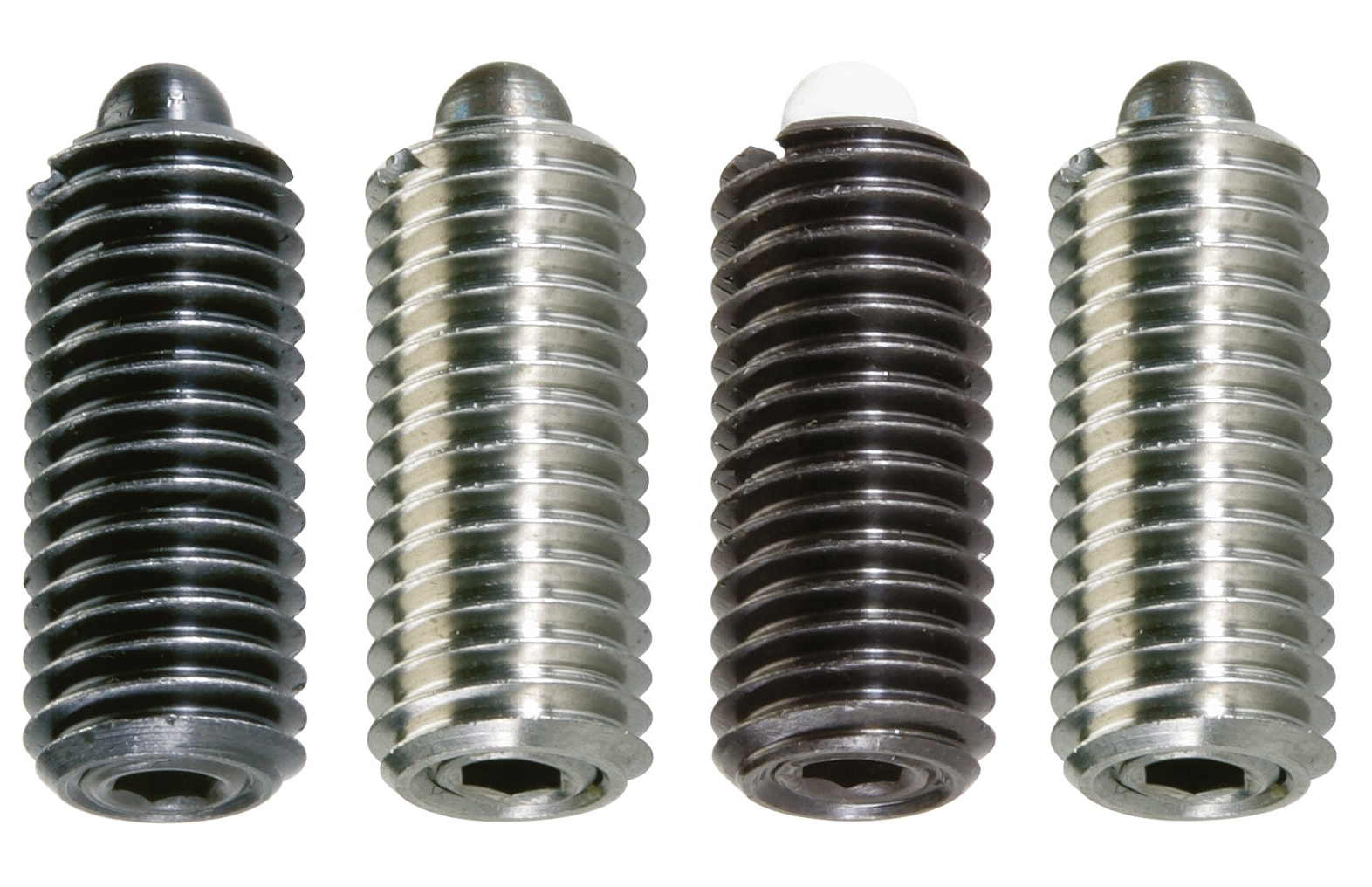

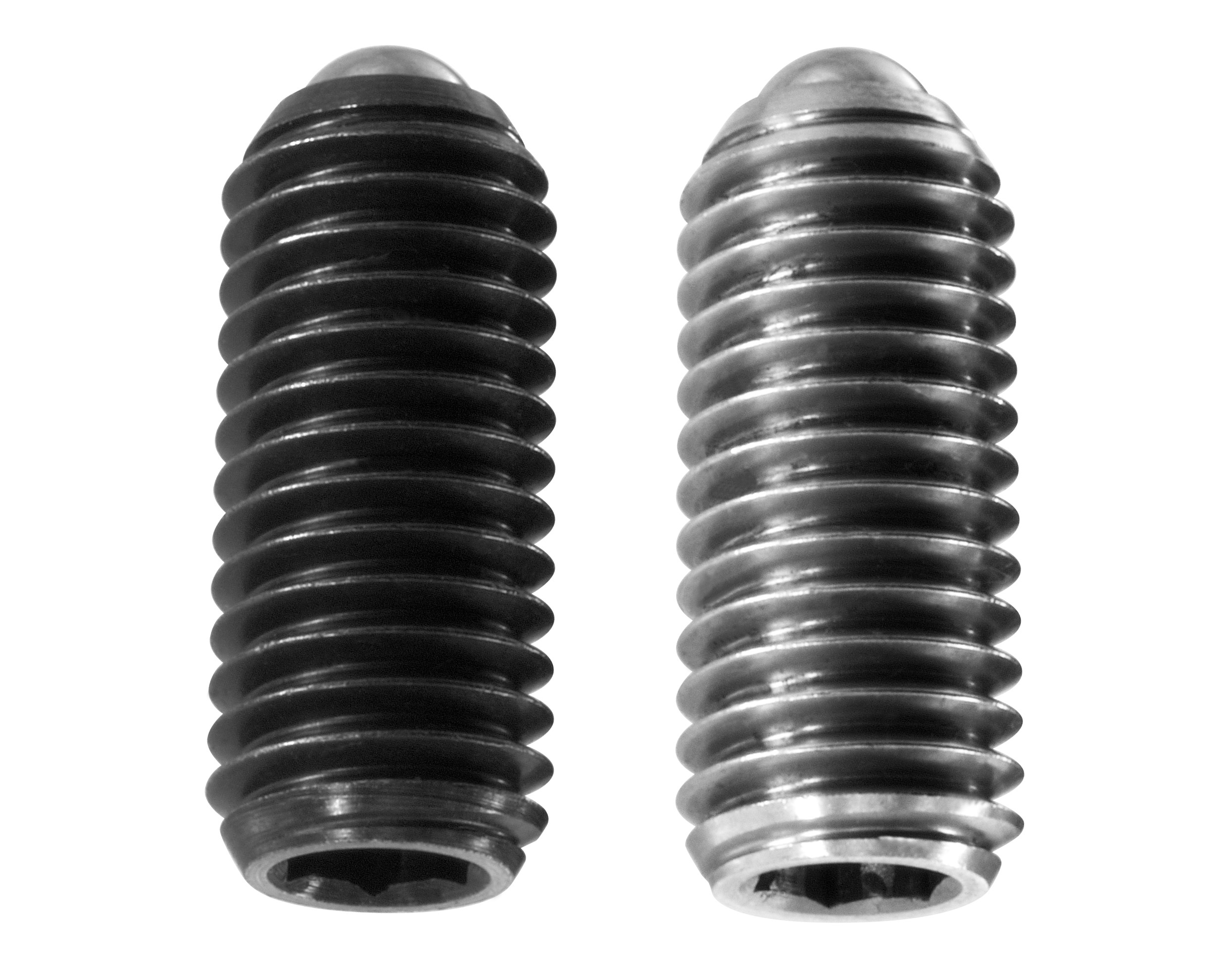

mit Kugel oder Bolzen und Innensechskant
Material: Feder:
rostfreier Stahl
Hülse:Automatenstahl, brüniertrostfreier Stahl 1.4305Kugel:Kugellagerstahl, gehärtet
rostfreier Stahl, gehärtetBolzen:Automatenstahl, gehärtet, brüniert
rostfreier Stahl
1.4305, nitriert
Form K: Hülse aus Stahl, mit Stahlkugel, normale FederkraftForm KS: Hülse aus Stahl, mit Stahlkugel, verstärkte FederkraftForm KN: Hülse + Kugel aus
rostfreiem Stahl, normale FederkraftForm KNS:
Hülse + Kugel aus rostfreiem Stahl
, verstärkte Federkraft
Form B: Hülse aus Stahl, mit Stahlbolzen, normale FederkraftForm BS:
Hülse aus Stahl, mit Stahlbolzen,
verstärkte FederkraftForm BN:
Hülse + Bolzen aus rostfreiem Stahl, normale FederkraftForm BNS:
Hülse + Bolzen aus rostfreiem Stahl
, verstärkte Federkraft
Kennzeichnung:Ausführung Standard-Federkraft: keine MarkierungAusführung verstärkte Federkraft: 2 Längsmarkierungen (entfällt bei Fertigung ab dem zweiten Quartal 2025).
Verwendung z. B. zur Arretierung sowie als An- und Abdrückstifte.Temperatureinsatzbereich bis 250 °C.
RoHS-konform: ja
mit Bolzen und Innensechskant
Material:Feder: rostfreier StahlHülse:Automatenstahl, brüniertrostfreier Stahl 1.4305Bolzen:Automatenstahl, gehärtet, brüniertRostfreier Stahl 1.4305, nitriertThermoplast POM, weißForm A: Hülse aus Stahl, mit Stahlbolzen, normale FederkraftForm AS: Hülse aus Stahl, mit Stahlbolzen, verstärkte FederkraftForm AN: Hülse + Bolzen aus rostfreiem Stahl, normale Federkraft
Form D: Hülse aus Stahl, mit weißem Thermoplast-Bolzen, normale Federkraft
Form DN: Hülse aus rostfreiem Stahl,
mit weißem Thermoplast-Bolzen, normale Federkraft

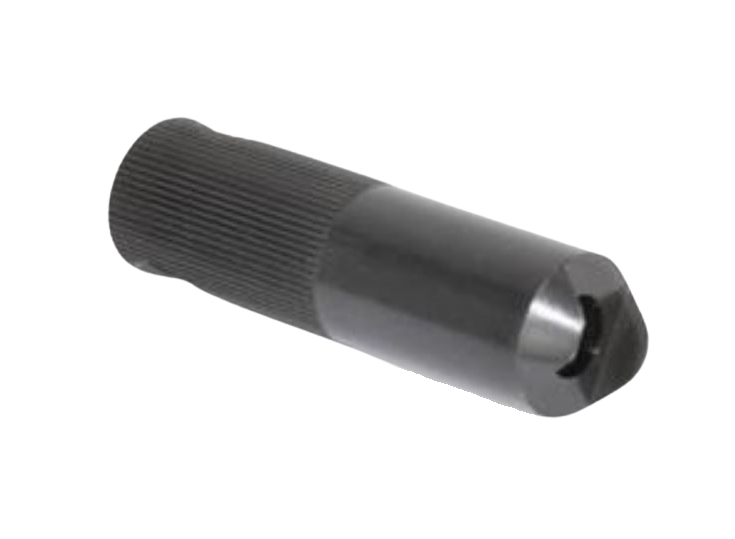

MW: Montagewerkzeug
Kennzeichnung:Standard-Federkraft: keine Markierungverstärkte Federkraft: 2 Längsmarkierungen (entfällt bei Fertigung ab dem zweiten Quartal 2025).
Zur Arretierung sowie als An- und Abdrückstifte. Die Druckstücke können mit dem Innensechskant oder mit dem Schlitz montiert und demontiert werden. Druckstücke aus Stahl und Edelstahl sind bis zu 250 °C hitzebeständig, Druckstücke mit Bolzen aus Thermoplast sind anwendbar im Temperaturbereich von -30 bis +50 0C.
RoHS-konform: ja
mit Innensechskant und Abdichtung
Material:Feder: rostfreier StahlDichtung: NBR PlastikHülse:Automatenstahl, brüniert
rostfreier Stahl
1.4305Bolzen:Automatenstahl, gehärtet, brüniert
rostfreier Stahl
1.4305
Form A:
Hülse aus Stahl, mit Stahlbolzen, normale Federkraft
Form AN:
Hülse + Bolzen aus rostfreiem Stahl, normale Federkraft
Form AS:
Hülse aus Stahl, mit Stahlbolzen, verstärkte FederkraftMW: Montagewerkzeug
Kennzeichnung:Standard-Federkraft: keine Markierungverstärkte Federkraft: 2 Längsmarkierungen (entfällt bei Fertigung ab dem zweiten Quartal 2025).
Zur Arretierung sowie als An- und Abdrückstifte. Durch die Abdichtung wird das Eindringen von Flüssigkeit in das Druckstück verhindert. Montage, Demontage mit Innensechskant und Schlitz möglich. Temperatureinsatzbereich: - 30 ° bis + 80 °C. Abweichungen bei Maß l, Federkraft und Temperaturbeständigkeit gegenüber Ausführung SM 1275-2 „ohne Abdichtung“.
RoHS-konform: ja

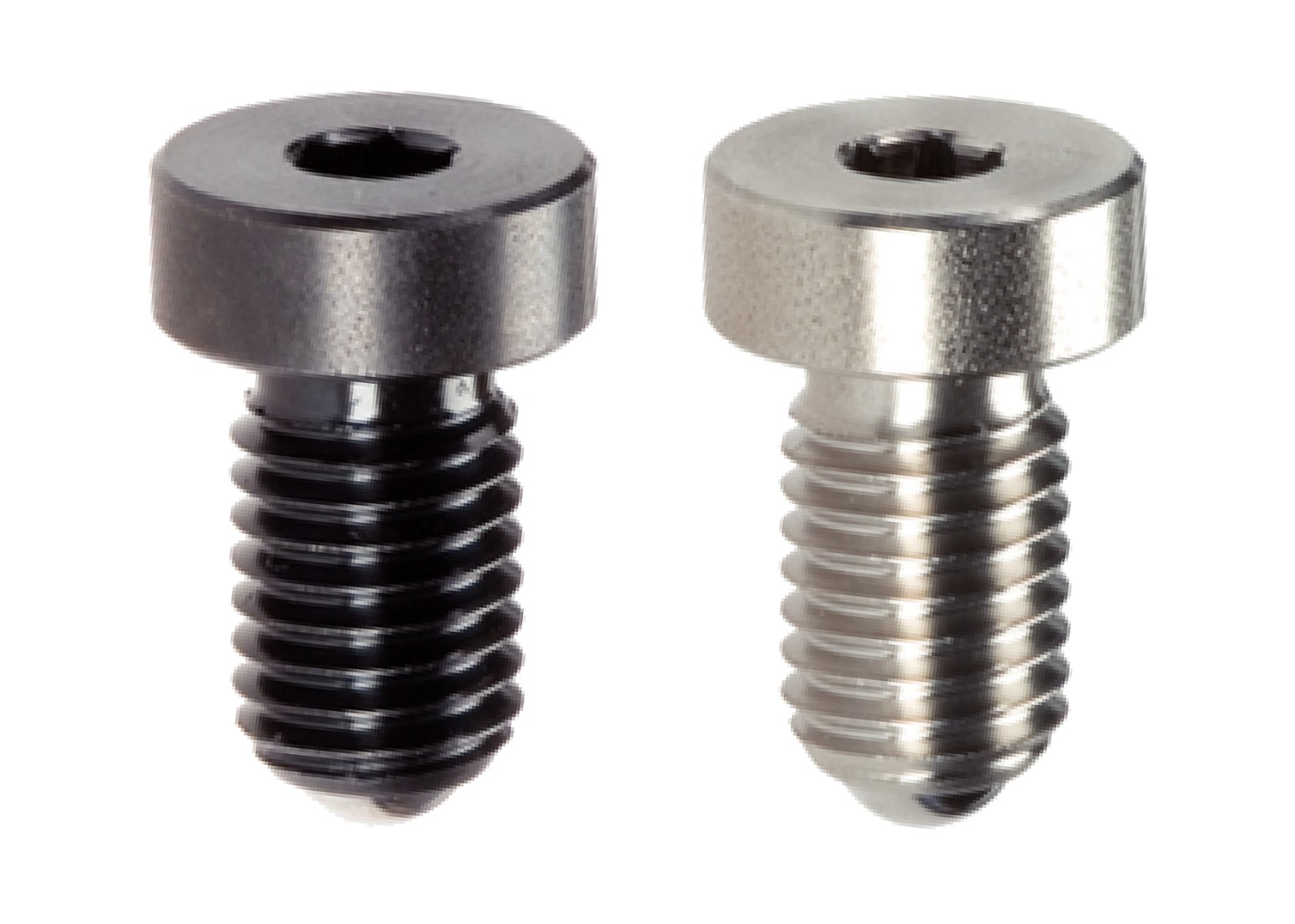

mit Kopf, Kugel und Innensechskant
Material: ST: Hülse: Automatenstahl, brüniertKugel: Kugellagerstahl, gehärtetFeder: rostfreier Stahl NI:Hülse:
rostfreier Stahl
,1.4305 Kugel:
rostfreier Stahl
gehärtet Feder:
rostfreier Stahl
Form K: Hülse aus Stahl mit Stahlkugel, normale FederkraftForm KS: Hülse aus Stahl mit Stahlkugel, verstärkte FederkraftForm KN: Hülse + Kugel aus
rostfreiem Stahl, normale FederkraftForm KNS:
Hülse + Kugel aus rostfreiem Stahl,
verstärkte Federkraft
Kennzeichnung:Ausführung Standard-Federkraft: keine MarkierungAusführung verstärkte Federkraft: 2 Längsmarkierungen (entfällt bei Fertigung ab dem zweiten Quartal 2025).
Verwendung z. B. zur Arretierung oder als An- und Abdrückstifte. Temperatureinsatzbereich bis 250 °C.
RoHS-konform: ja

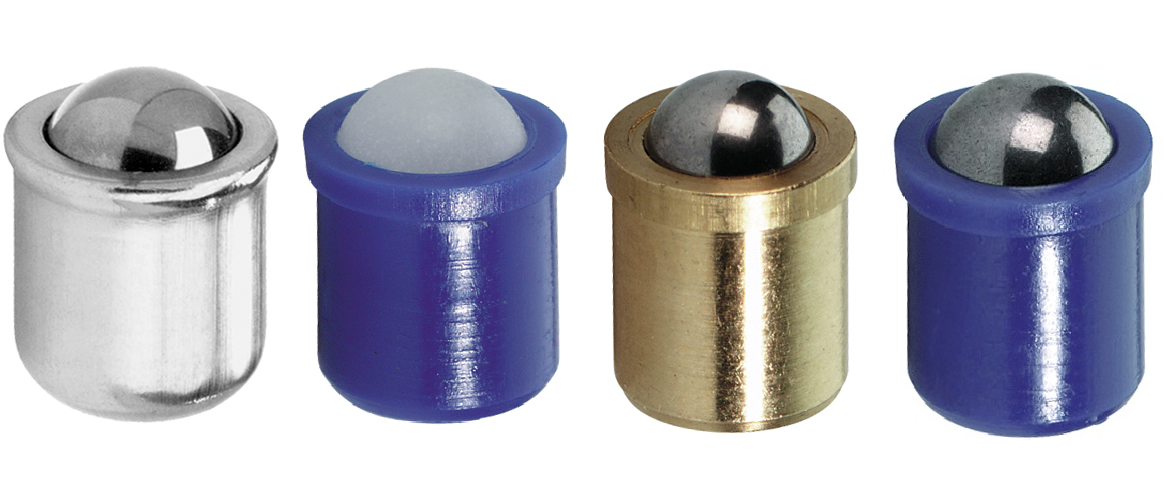

glatte Ausführung mit Bund und Kugelzum Einpressen
Material:Feder: rostfreier Stahl
NI: Hülse: rostfreier Stahl 1.4303Kugel: rostfreier Stahl, gehärtetKU: Hülse: Thermoplast POM, blauKugel:
rostfreier Stahl, gehärtetDE: Hülse: Thermoplast POM, blauKugel: Thermoplast POM, weißMS: Hülse: MessingKugel:
rostfreier Stahl, gehärtet
Standard-Federkraft.Die glatten Druckstücke mit Bund und Kugel werden zum Positionieren, Arretieren, Rasten, Andrücken und Fixieren von Bauteilen eingesetzt. Für die Aufnahmebohrung von d1 wird eine Toleranz H7 empfohlen.
RoHS-konform: ja

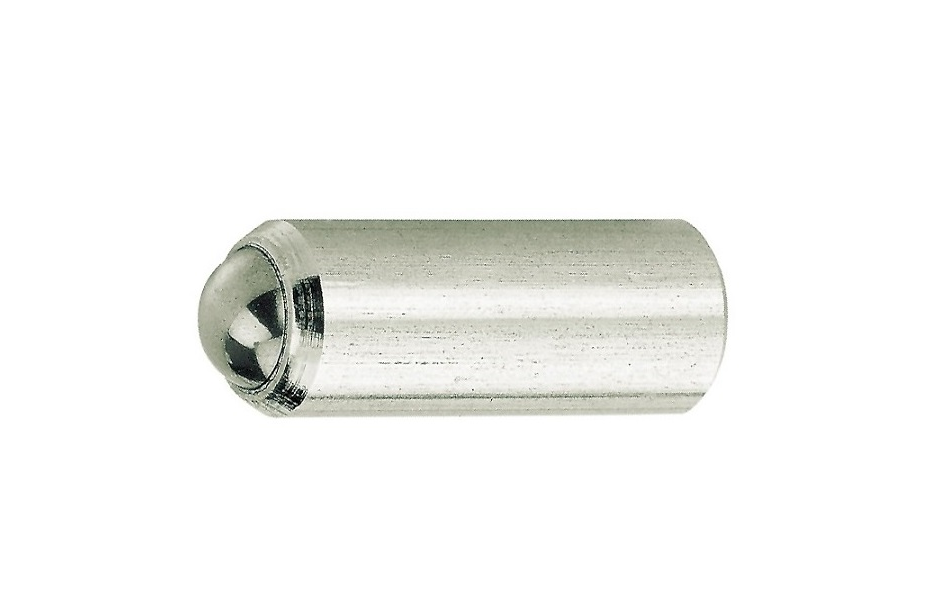

glatt, ohne Bund
Material: Hülse: rostfreier Stahl, 1.4305Kugel:
rostfreier Stahl, gehärtetFeder:
rostfreier Stahl
Standard-Federkraft.Zur Arretierung sowie als An- und Abdrückstift. Temperatureinsatzbereich: max. + 250 °C.Montage:Die Aufnahmebohrung ist abhängig vom Anwendungsfall. Bei Fügeverbindungen wird ein Passmaß F8, bei Pressverbindungen H9 empfohlen.
RoHS-konform: ja

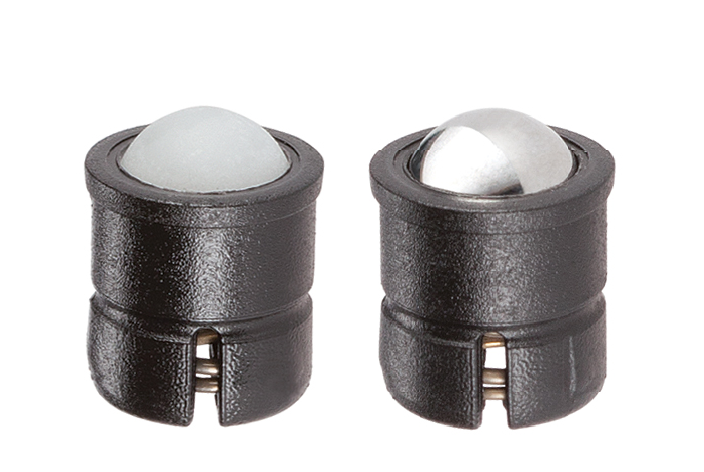

selbstklemmend
Material: Hülse: Thermoplast POM, schwarzFeder: rostfreier StahlKU: Kugel: Thermoplast POM, weißNI: Kugel:
rostfreier Stahl, gehärtet
glatte Ausführung, mit Bund und Kugel, selbstklemmend,zur Arretierung sowie als An- und Abdrückstifte, durch Selbstklemmen Ausgleich von Toleranzen bis ±0,2, gute Hand- und Überkopfmontage
RoHS-konform: ja

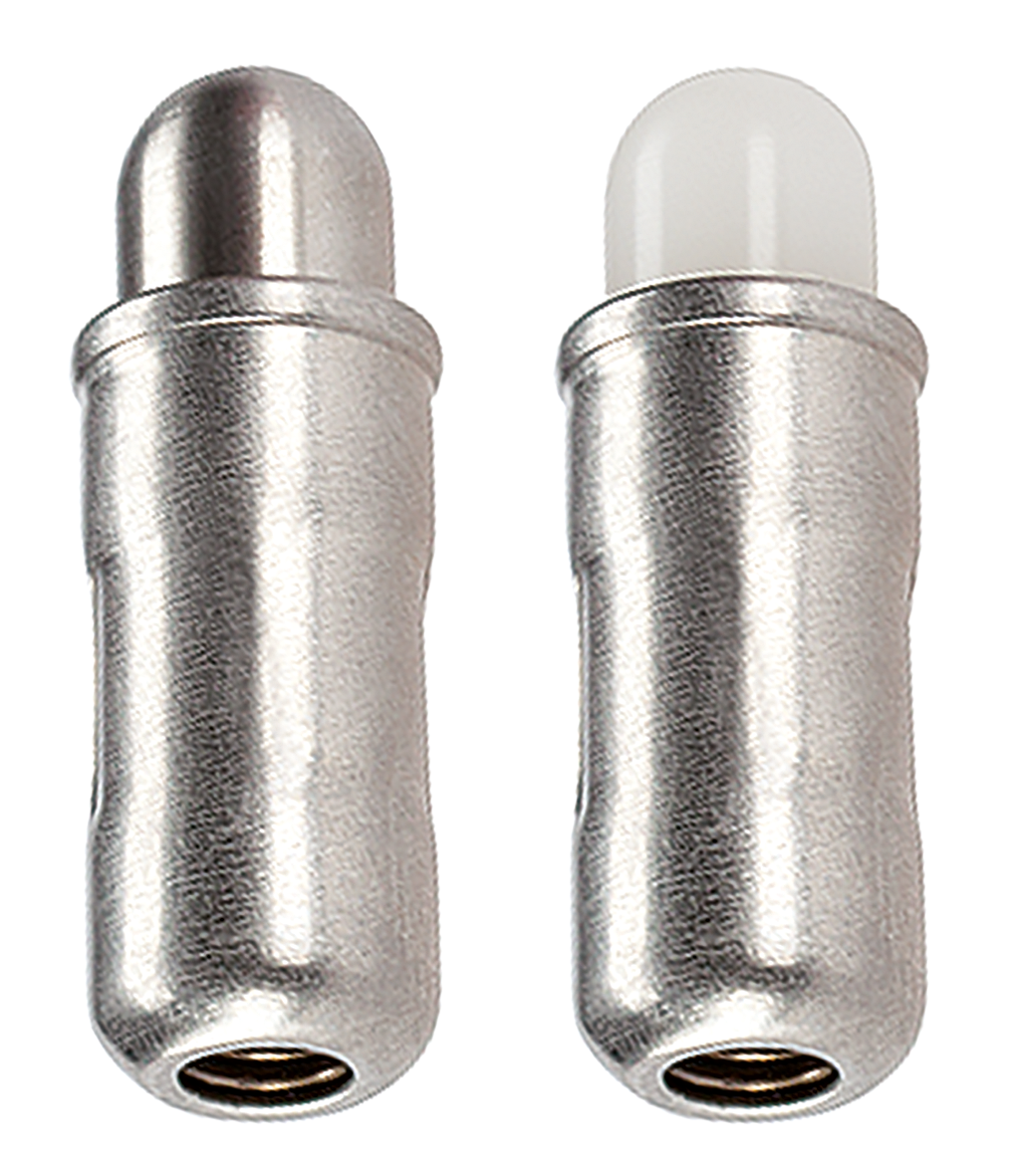

glattmit Bund und Bolzen
Material:NI:Hülse: rostfreier Stahl 1.4303Feder: rostfreier StahlBolzen: rostfreier Stahl
1.4305
KU:
Hülse:
rostfreier Stahl
1.4303Feder:
rostfreier Stahl
Bolzen: Thermoplast POM, weiß
Standard-FederkraftGlatte Ausführung zum EinpressenMontage:Für die Aufnahmebohrung von d1 wird eine Toleranz von H7 empfohlen.Zur Arretierung, Fixierung, als Montagehilfe, Anschlagdämpfer sowie als An- und Abdrückstift.
Temperatureinsatzbereich:Druckstücke mit Bolzen aus Edelstahl: max. + 250 °C.Druckstücke mit Bolzen aus Thermoplast: -30 bis + 50 °C.
RoHS-konform: ja
Material:ST: Hülse: Automatenstahl, brüniertBolzen: Stahl, einsatzgehärtet, brüniertFeder: rostfreier StahlNI: Hülse: rostfreier Stahl
1.4305Bolzen: rostfreier Stahl
1.4305, nitriert
Feder: rostfreier StahlStandard-FederkraftGlatte Ausführung zum EinpressenMontage:Für die Aufnahmebohrung von d1 wird eine Toleranz von H7 empfohlen.Verwendung z. B. als Abdrückstift oder als gefederter Anschlag im Werkzeugbau.Weder Druckstück noch Einzelteile können sich aus der Halterung lösen.Temperatureinsatz bis max. 250° C.RoHS-konform: ja

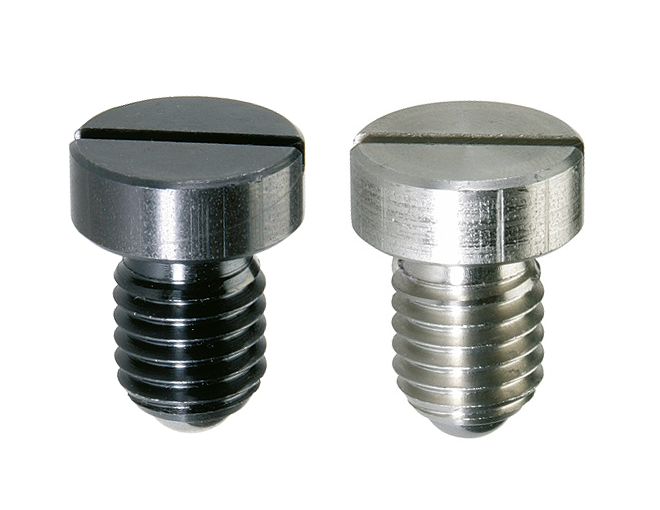

mit Kugel, Kopf und Schlitz
Material: ST: Hülse: Automatenstahl, brüniert Kugel: Kugellagerstahl, gehärtet Feder: rostfreier StahlNI: Hülse:
rostfreier Stahl, 1.4305 Kugel:
rostfreier Stahl, gehärtet Feder:
rostfreier StahlStandard-FederkraftMontage:Maß l3 bei M 4 / M 5 beachten.Temperatureinsatzbereich: max. 250 °C. Zur Arretierung sowie als An- und Abdrückstifte.
RoHS-konform: ja

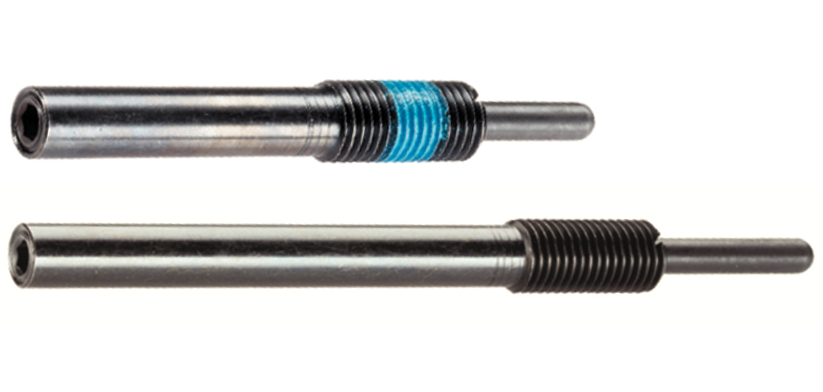

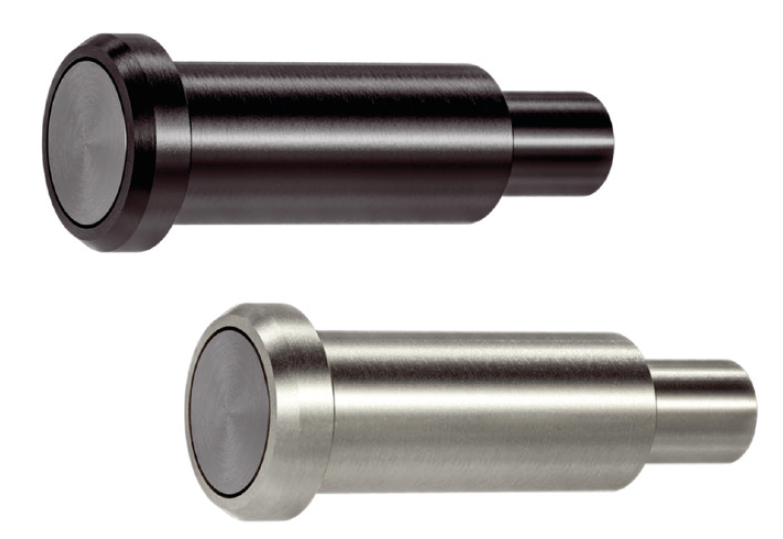

lange Ausführung
Material: Hülse: Automatenstahl brüniert (Form L, LS)Vergütungsstahl, vergütet, brüniert (Form LG)Bolzen: Stahl einsatzgehärtet, schwarz Feder: rostfreier StahlGewindesicherung: Polyamid-Rundumbeschichtung (Form L+LS)
Form L: normaler Federdruck, mit Gewindesicherung = .01Form LS: verstärkter Federdruck, mit Gewindesicherung = .02Form LG: normaler Federdruck, ohne Gewindesicherung = .03
Form SD: Spezialschraubendreher = .04
Diese Druckstücke werden für Blechverformungswerkzeuge verwendetsowie als Auswerfer, An- und Abdrückstift und als Dämpfungselement.Der lange Druckbolzen hebt das geformte Blech vom Werkzeug ab. So kann es mit einem Greifer oder von Hand leichter gefasst werden. Montage / Demontage mit Innensechskant oder Schlitz. Passende Schraubendreher sind lieferbar.
Kennzeichnung:normale Federkraft: keine Markierungverstärkte Federkraft: zwei LängsstreifenDie Kennzeichnung der Federkraft entfällt bei allen Fertigungslosen ab 2/2025.
RoHS-konform: jaauf Anfrage:Hülse und Bolzen aus rostfreiem Stahl 1.4305

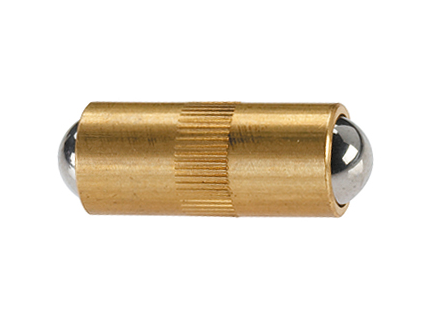

glatte Ausführung
Material: Hülse: Messing Kugel: rostfreier Stahl, gehärtet Feder:
rostfreier Stahl
Glatte Ausführung ohne Bund und doppelseitig mit Kugel.Als Arretierung, Sicherung sowie als elektrischer Kontaktgeber verwendbar. Temperaturbereich bis 250°C.
RoHS-konform: ja

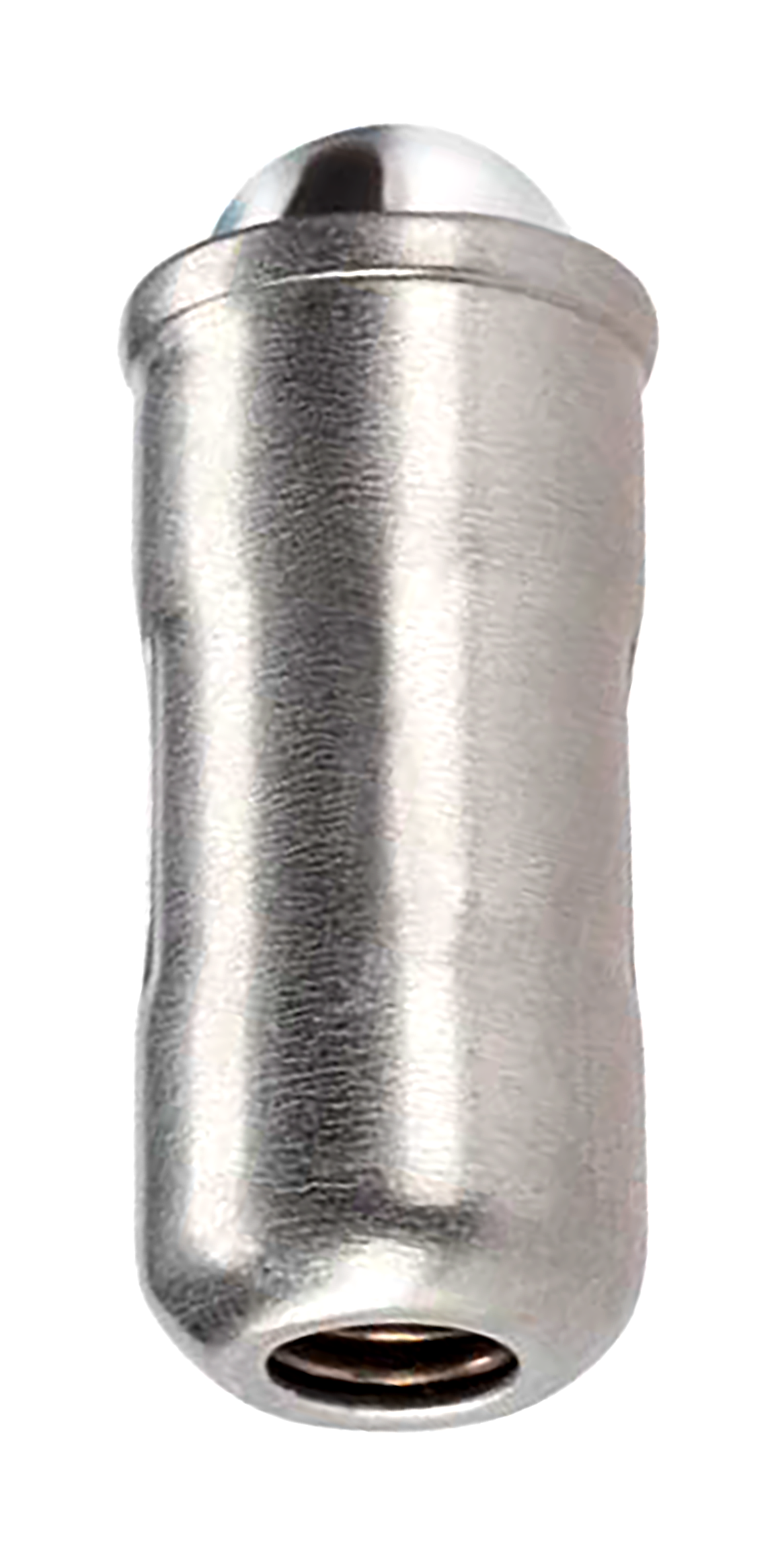

glatte Ausführungmit Bund und Kugel
Material:NI:Hülse: rostfreier Stahl 1.4303Feder:
rostfreier Stahl
Kugel:
rostfreier Stahl
, gehärtet
Standard-FederkraftGlatte Ausführung, lang, mit Bund und Kugel, zum EinpressenMontage:Für die Aufnahmebohrung von d1 wird eine Toleranz von H7 empfohlen.Zur Arretierung, Fixierung, als Montagehilfe, Anschlagdämpfer sowie als An- und Abdrückstift.
Temperatureinsatzbereich:Druckstücke mit Bolzen aus Edelstahl: max. + 250 °C.
RoHS-konform: ja

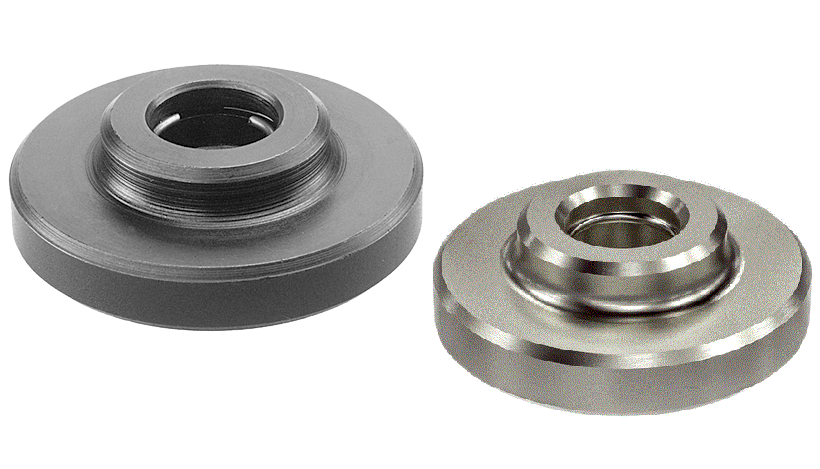

mit Sprengring
Material: ST: Stahl, einsatzgehärtet, brüniert NI: Edelstahl rostfrei
Sprengring eingelegt,niedrige Bauart mit größerer Druckfläche.
Verwendung mit Knebelschrauben DIN 6304 / SM 1235 und DIN 6306 / SM 1236, mit Schrauben mit Druckzapfen DIN 6332 / SM 1240 auch als Füße.Die schwenkbare Verbindung von Druckzapfen und Druckstück ermöglicht das Anpassen an unebene oder nicht rechtwinklig zur Schraubenachse liegende Spannflächen und verhindert beim Spannen das Übertragen der Drehbewegung der Schraube auf die Spannfläche.
Montage: Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt.
RoHS-konform: ja

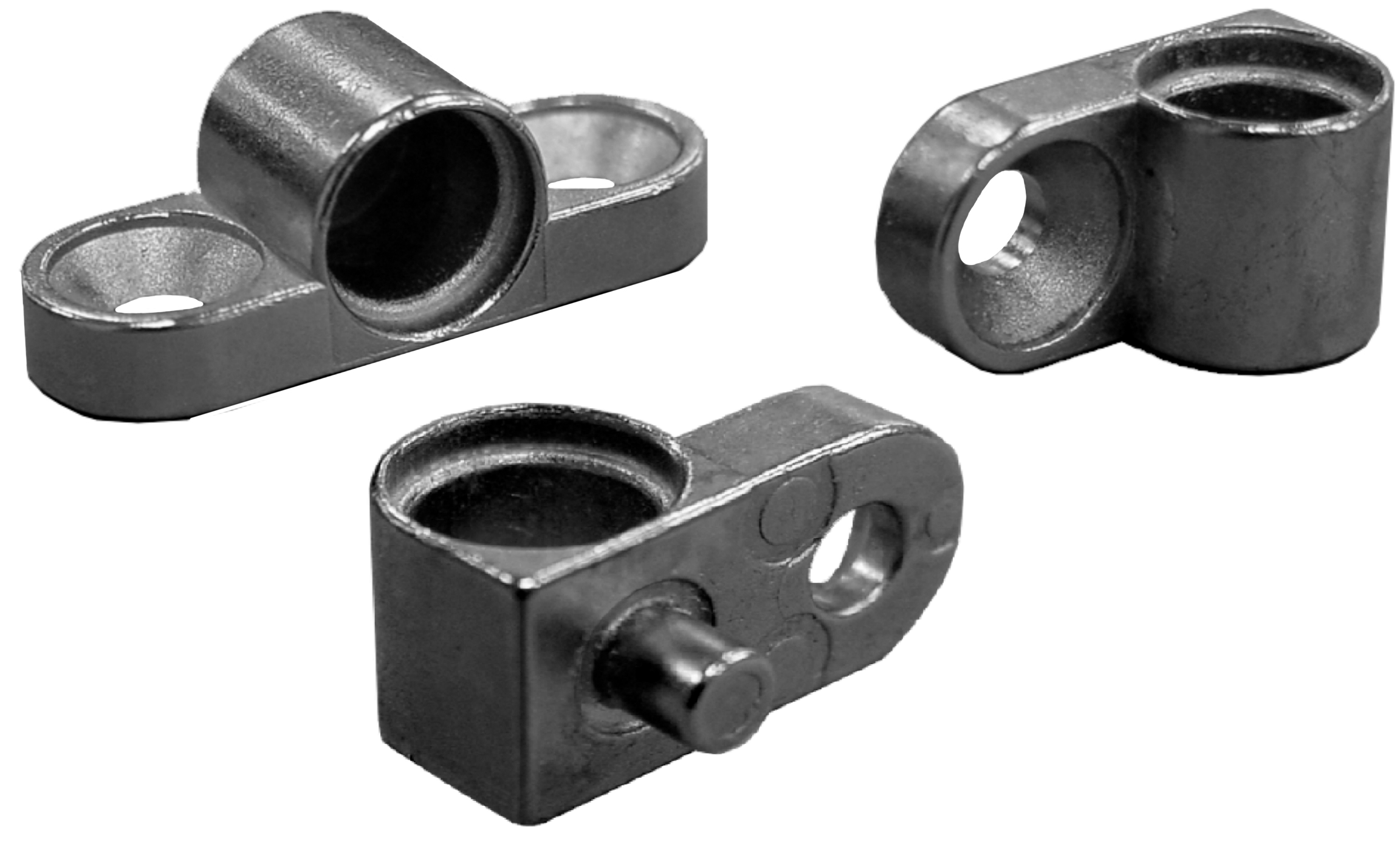

für Druckstücke SM 1275-3
Material: Zink-Druckgussvernickelt
Form B: Befestigung beidseitig, ohne Druckstück
Form L: Befestigung links, ohne Druckstück
Form R: Befestigung rechts, ohne Druckstück
Diese Drückstückhalter vereinfachen Anwendung und Einbau der Druckstücke SM 1275-3.
RoHS-konform: ja
Die abgebildeten Druckstückhalter erscheinen in unserer Darstellung zu dunkel.
hohe Ausführung mit und ohne KontermutterMaterial:NI: Edelstahl A1ST: Stahl, verzinkt und passiviert
Form A: ohne KontermutterForm K: mit Kontermutter
Zum Nivellieren, Justieren und Verbinden bei größeren Verstellwegen von 15 bis 55 mm.Mit dem Hakenschlüssel SM 1270-12 ist eine stufenlose und präzise Einstellung sowie Nachstellung durch das Feingewinde möglich. Als Höhenbegrenzung für die maximale Verstellhöhe dient ein Sprengring.
Fzus = statische ZusatzbelastungFges = GesamtbelastungDie statische Zusatzbelastung Fzus steht nach Abzug der Vorspannkraft (Schraube 8.8, μm = 0,125) von der Gesamtbelastung Fges zur Verfügung.
RoHS-konform: ja

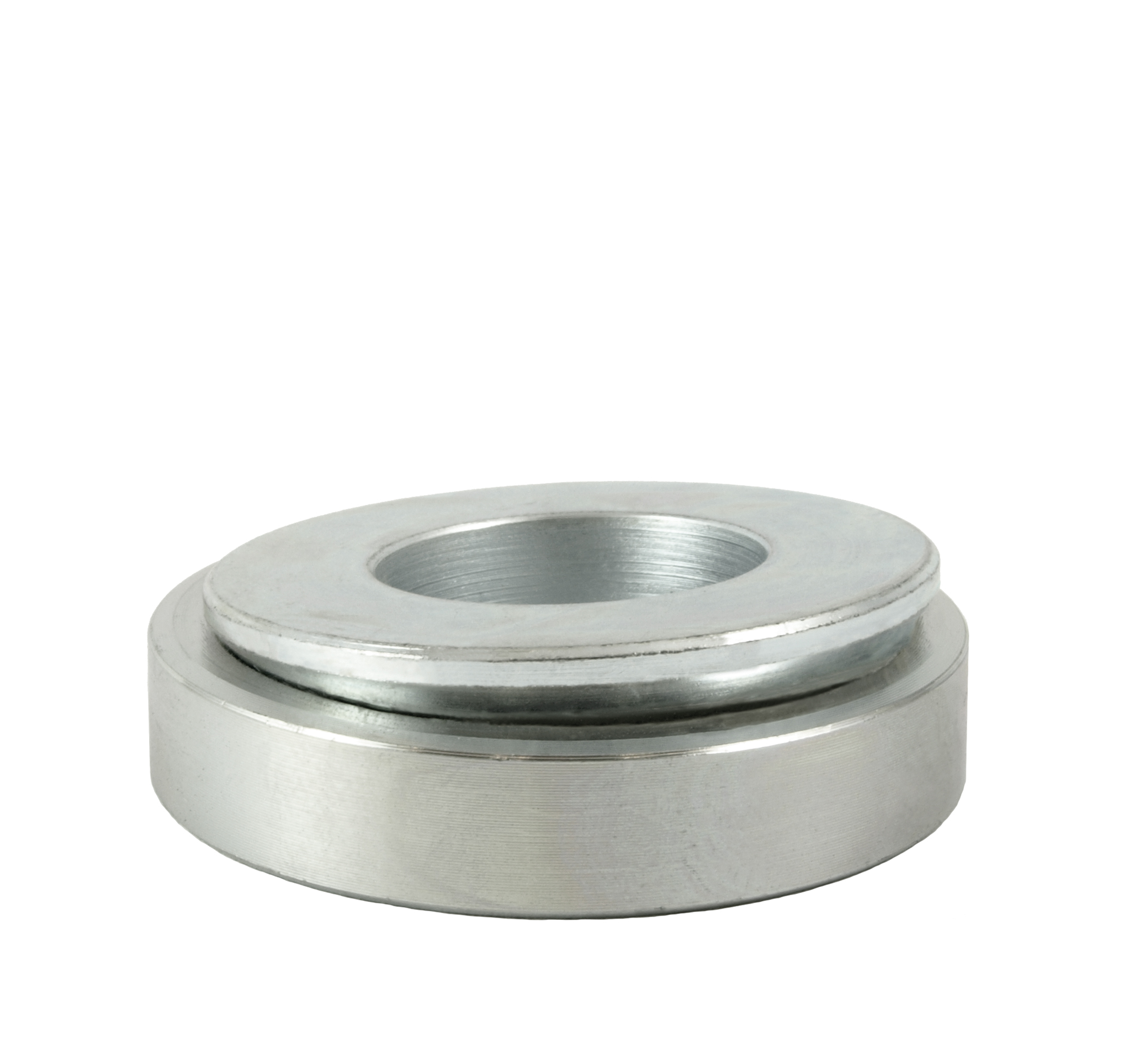

Material: NI: Edelstahl A1ST: Stahl, verzinkt und passiviert
Die Kugelausgleichsscheiben gleichen schräge Auflageflächen aus. Sie sind mit den Ausgleich-Elementen SM 1270-6 und SM 1270-8 abgestimmtund ermöglichen die exakte Montage bei nicht parallelen Auflageflächen bis zu einem Neigungswinkel von ca. 4°.Die beiden Scheiben sind unverlierbar miteinander verbunden.
RoHS-konform: ja
mit Kugelscheibeohne KontermutterMaterial: NI: Edelstahl A1ST: Stahl, verzinkt, passiviert
Zum Nivellieren, Justieren und Verbinden. Bei nicht parallelen Auflageflächen ermöglicht die Kugelscheibe eine genaue Montage mit einem Neigungswinkel α von ca. 4°. Mit dem Hakenschlüssel SM 1270-12 ist eine stufenlose und präzise Einstellung sowie Nachstellung durch das Feingewinde möglich. Als Höhenbegrenzung für die maximale Verstellhöhe dient ein Sprengring.
Fzus = statische ZusatzbelastungFges = GesamtbelastungDie statische Zusatzbelastung Fzus steht nach Abzug der Vorspannkraft (Schraube 8.8, μm = 0,125) von der Gesamtbelastung Fges zur Verfügung.
RoHS-konform: ja

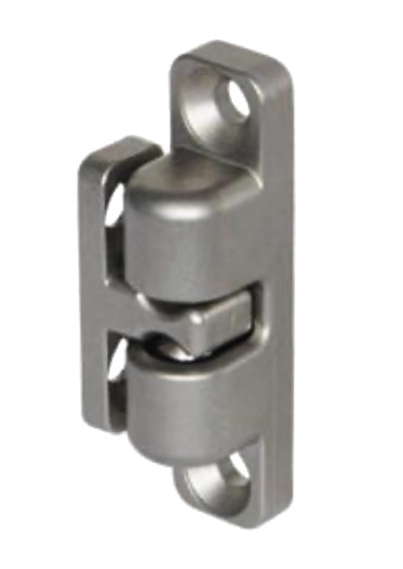

SchnappverschlussMaterial:Z: Kugelgehäuse / Haltestück: Zink-DruckgusskunststoffbeschichtetZSR: silber, RAL 9006, strukturmattZSW: schwarz, RAL 9005, strukturmattKugeln: Edelstahl 1.3541Feder: Edelstahl 1.4310Kugelführung: Kunststoff, Polyacetal (POM)NI: Kugelgehäuse / Haltestück: Edelstahl 1.4542metallspritzgegossen, ausscheidungsgehärtetmatt gestrahltKugeln: Keramik, Siliziumnitrid, schwarzFeder: Edelstahl 1.4310Kugelführung: Kunststoff, Polyacetal (POM)
Form A: normale HaltekraftForm B: verstärkte Haltekraft
mit Senkbohrungen in der HalterungKugelschnäpper SM 1275-34 halten z. B. Klappen und Türen zu, die häufig und einfach geöffnet bzw. geschlossen werden müssen. Dabei rastet das
Haltestück
seitlich oder von vorn in das Kugelgehäuse ein. Die Einbaulage kann beliebig gewählt werden.Weitere Anwendungen gibt es im technischen Umfeld. Bei Verwendung an Profilsystemen darf die in der Tabelle (siehe Datenblatt) angegebene Nutbreite n nicht überschritten werden - wird überarbeitet.Empfohlen jedoch ist die Verwendung von Montageblechen SM 1275-341 bzw. SM 1275-342.
RoHS-konform: ja
